工业传动用定制连杆结构三维数模

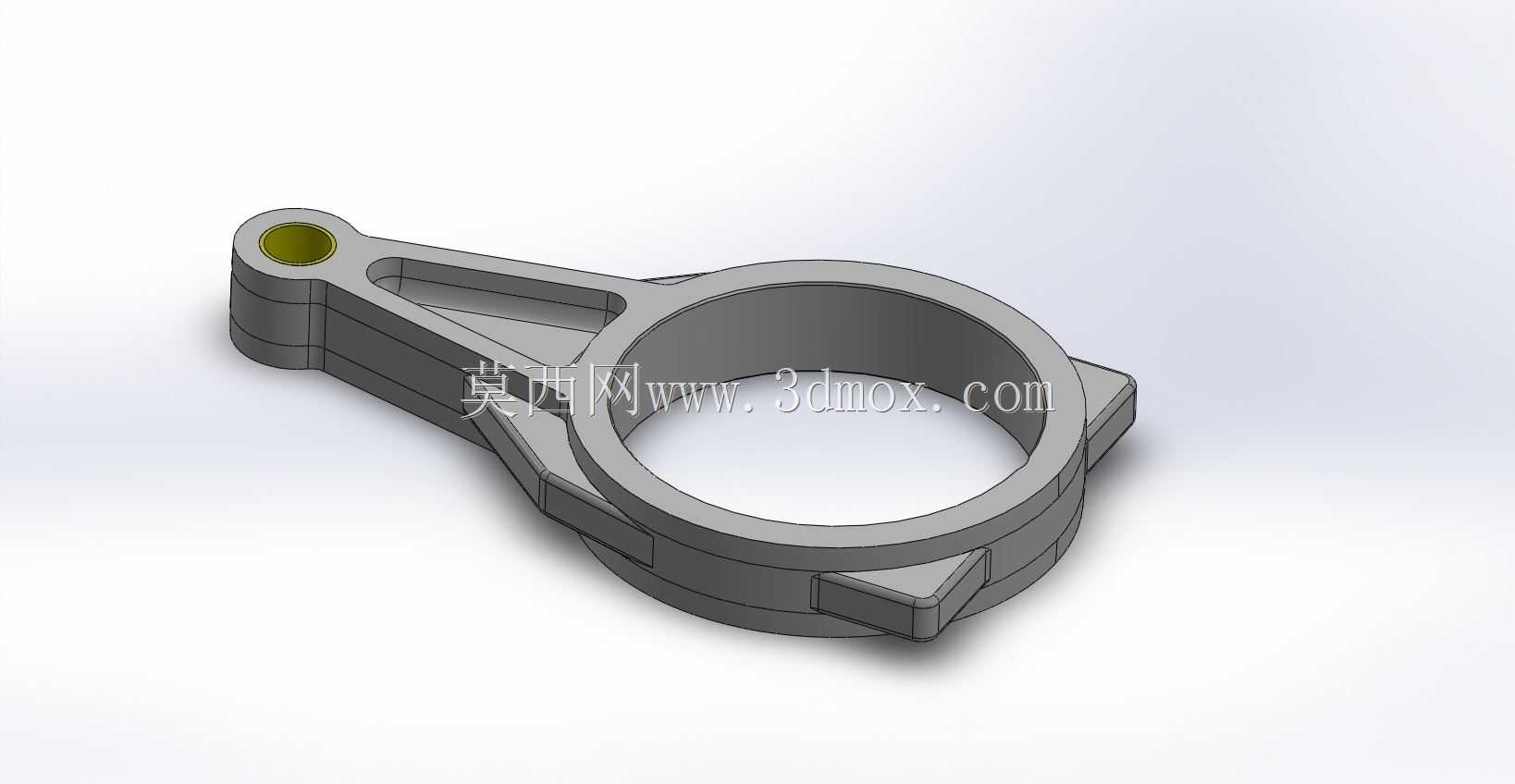

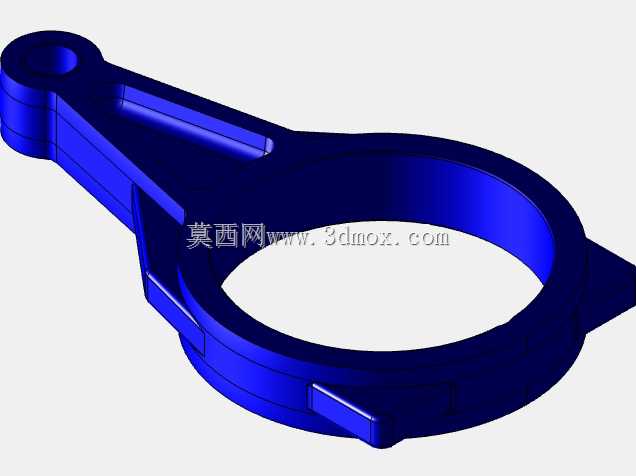

　　在往复式动力传输、阀门执行机构、轻工自动化输送线的摆臂驱动单元中，连杆是承担动力换向、载荷传递的核心受力构件，这款定制化连杆的结构设计完全围绕小空间内的交变载荷承载需求展开，没有多余的装饰性结构，每一处几何特征都服务于装配与受力要求。先从安装边界来看，大端的环形结构是与配套偏心轴、阀杆轴套配合的核心部位，环体内壁预留了轴瓦安装的台阶位，外侧三个均匀分布的凸耳是端盖锁紧的定位基准，安装时三个凸耳的螺栓孔与端盖孔位完全同轴，不需要额外调整配做，能直接适配直径匹配的回转销轴，大端的轴向厚度经过反复校核，既保证了轴套压装后的接触面积足够，不会在长期交变载荷下出现轴套松脱，又控制了整体重量，降低回转过程中的惯性损耗。

　　小端的带衬套孔位是与主动摆臂、驱动曲柄连接的部位，孔内的衬套安装位设计了0.02mm的过盈配合公差，压装铜衬套后能减少销轴转动时的本体磨损，后期维护只需要更换衬套即可，不需要整体更换连杆，大幅降低设备运维成本。连接大端与小端的杆身采用了工字形截面设计，这是在有限安装空间内提升抗弯截面模量的最优选择，相比等厚度的实心杆身，工字形截面在相同重量下的抗弯能力提升40%以上，杆身与大小端的过渡位置全部采用大圆角平滑过渡，完全避免了直角结构带来的应力集中问题，在承受峰值冲击载荷时，过渡位置不会出现应力开裂的隐患。

　　实际应用场景中，这类连杆常被用在中低压阀门的执行驱动端，连接气动执行器的输出轴与阀板的摆臂，将执行器的回转动力转化为阀板的定角度摆动，也可以用在小型内燃机的辅助传动机构、包装机械的取料摆臂驱动单元中，承担周期性的往复动力传递。设计过程中首先核算了额定载荷下的杆身挠度，保证在最大推力作用下杆身的弯曲变形量不超过0.05mm，避免因为杆身变形导致两端孔位同轴度超差，出现销轴卡滞、磨损加剧的问题；大小端的孔位中心距严格按照配套机构的行程要求设定，中心距公差控制在±0.02mm范围内，保证装配后机构的运动行程符合设计预期，不会出现行程不足或者过位卡滞的情况。

　　杆身侧面的减重槽是在保证结构强度的前提下做的轻量化设计，槽内的转角同样采用圆角过渡，避免铣削加工时出现应力残留，也能减少铸造或者3D打印过程中的变形问题。安装时需要注意，大端的三个凸耳端面要与配合端盖的端面完全贴合，螺栓锁紧时要采用对角分次锁紧的方式，避免端盖倾斜导致轴套偏磨；小端的衬套压装要使用专用工装，保证衬套端面与连杆小端端面齐平，压装后要检查衬套内孔的圆度，避免压装变形导致销轴转动不畅。从结构适配性来看，这款连杆可以兼容多种同安装尺寸的销轴类连接场景，不需要修改主体结构，只需要调整衬套的内径尺寸就能适配不同直径的连接销轴，通用性较强。杆身的表面没有多余的凸台、凹槽结构，加工时只需要一次装夹就能完成杆身外形、两端孔位的粗精加工，加工工序简单，适合批量生产制造。在长期运行的工况下，连杆的受力方向始终沿着大小端孔的中心连线方向，工字形杆身的受力截面完全匹配主受力方向，不会出现额外的侧向弯矩，能有效延长构件的使用寿命，减少设备的非计划停机时间。
