定制模数4齿数50压力角20度直齿轮

这款直齿轮在中小功率传动场景中适配性极强，常见于轻工输送线的动力传递单元、小型阀门的驱动执行机构、仪器仪表的微调传动链路，也可作为非标自动化设备中分度工位的传动元件使用。实际工况中，这类直齿轮多用于平行轴间的定传动比动力传输，相比斜齿轮不存在轴向分力，支撑轴承的选型门槛更低，安装调试时无需额外考虑轴向力抵消结构，非常适合安装空间紧凑、轴向尺寸受限的传动工位。

从功能特性来看，该齿轮采用20度标准压力角设计，齿面接触强度与齿根弯曲强度的平衡度较好，既不会因压力角过小导致齿根抗弯能力不足，也不会因压力角过大造成传动效率下降、啮合噪音升高的问题。模数4的齿形参数适配中等扭矩传递需求，单齿承载能力足以应对常规轻工设备、仪表阀门的传动载荷，正常润滑条件下齿面磨损速率可控，长期运行的传动精度保持性能够满足多数通用工业场景要求。齿数50的设计让其在与不同齿数小齿轮啮合时，可灵活搭配出多种传动比，既可以作为减速传动的从动轮使用，也可在增速传动链路中作为主动轮，适配不同的转速扭矩转换需求。

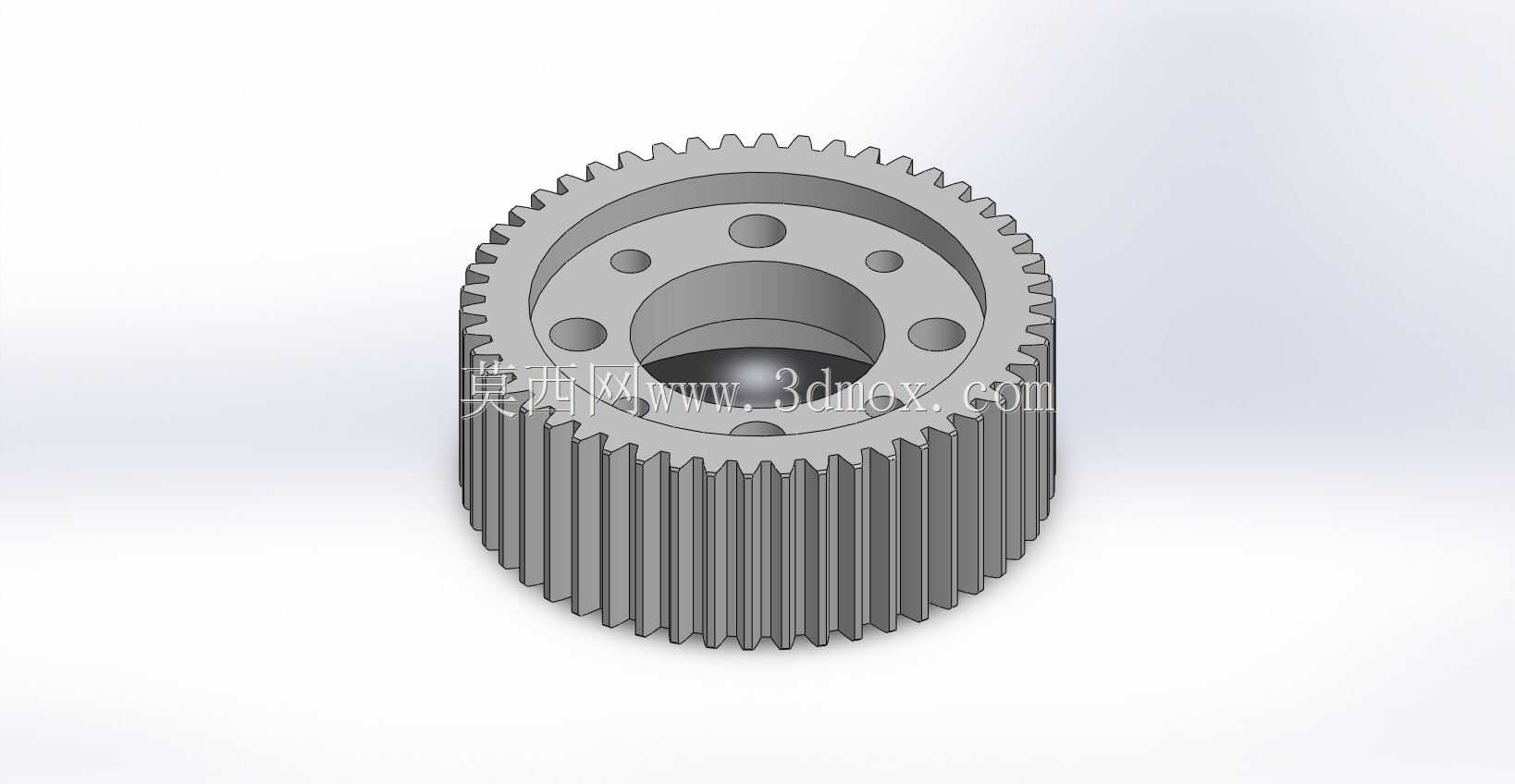

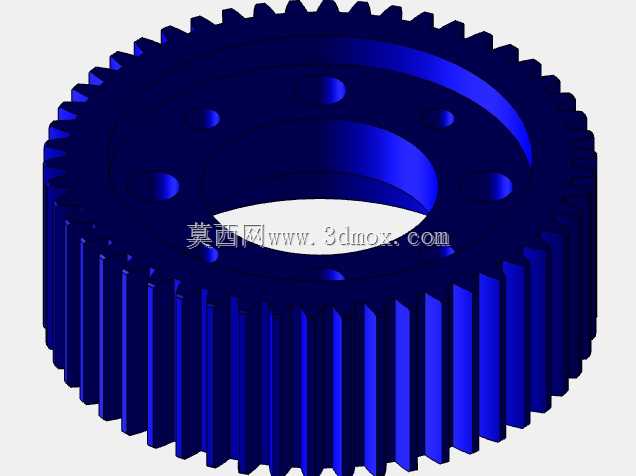

设计过程中，首先围绕安装边界做了结构适配：齿轮中心设置阶梯通孔，可直接与对应直径的传动轴配合，端面均匀分布的六个安装沉孔，用于穿装紧固螺钉实现齿轮与轴端法兰、传动轮毂的刚性连接，避免键连接带来的应力集中问题，同时也能消除键侧间隙带来的传动回差，适合对传动精度有一定要求的微调工位。齿圈与轮毂之间的辐板采用轻量化挖空设计，在保证整体结构刚性的前提下，尽可能降低齿轮自身转动惯量，减少启停阶段的动态载荷冲击，提升传动链路的响应速度。齿向方向做了等宽设计，齿宽参数经过载荷校核，既能保证足够的啮合接触面积，又不会因齿宽过大造成齿向载荷分布不均的问题。

实际安装时需要注意，该齿轮的轴向定位依靠端面贴合实现，装配时需保证安装端面与轴线的垂直度公差控制在0.02mm以内，避免啮合时出现偏载导致局部齿面过早磨损。啮合侧隙需要根据运行工况调整：常温恒定载荷工况下侧隙可控制在0.05-0.1mm区间，若用于温度变化范围较大的工况，需适当放大侧隙补偿热膨胀量，避免卡齿。润滑方式优先选用脂润滑，若运行线速度超过2m/s则需改为油浴润滑，保证齿面啮合区域能形成稳定油膜，降低磨损与运行噪音。

从结构细节来看，齿顶边缘做了微小倒角处理，既可以去除加工毛刺避免装配时刮伤配合零件，也能减少啮合起始阶段的冲击，让齿轮入啮过程更平缓。轮毂与辐板的过渡位置设置了圆角，避免应力集中导致的辐板开裂问题，提升零件的抗疲劳寿命。所有安装孔的位置度公差经过严格控制，装配时无需额外修配即可与标准法兰盘对位，降低现场安装的调整工作量。这类直齿轮的结构设计没有冗余特征，所有结构都围绕传动可靠性、安装便捷性、运行稳定性三个核心目标展开，没有多余的装饰性结构，完全服务于工业传动的实际功能需求。
