涂布滚筒分段式驱动齿圈结构设计

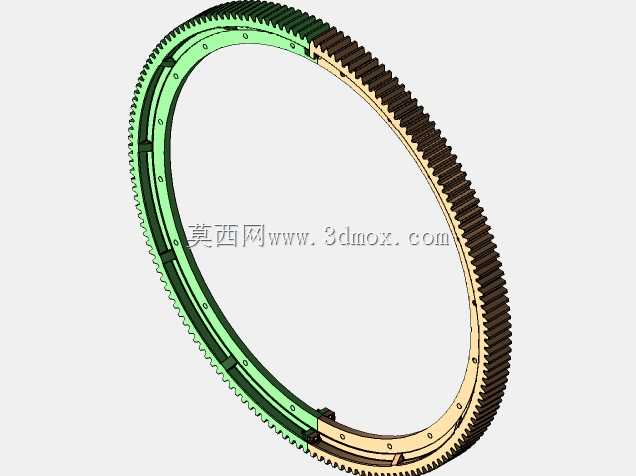

　　在卷材连续涂布生产场景中，大直径回转滚筒的驱动可靠性直接决定整线涂布厚度均匀性与走带稳定性，这类大直径滚筒若采用一体式齿圈传动，不仅加工难度随直径增大呈指数级上升，后期齿面磨损后的更换成本也会居高不下，分段式驱动齿圈正是针对这类工况开发的传动结构。本次设计的两段式涂布滚筒驱动齿圈，采用分体拼接结构替代传统整圈锻件加工方案，从安装适配性角度出发，将整圈齿结构拆分为两个半环构件，现场安装时无需将整根涂布滚筒从机架轴承座中吊出，仅需拆除对应侧的护罩即可完成齿圈的拆装作业，大幅缩短产线维护停机时长。齿圈本体采用内外双层齿形复合设计，外侧为大模数渐开线直齿结构，用于对接驱动电机输出端的主动齿轮，传递整机运行所需的回转扭矩，齿形参数按照涂布滚筒满负载工况下的最大扭矩核算，齿根处做圆弧过渡处理，避免长期交变载荷作用下出现应力集中断齿问题；内侧为小模数细齿结构，用于和滚筒端面上的定位销孔配合，实现齿圈与滚筒本体的周向精确定位，避免传动过程中出现齿圈与滚筒相对滑移的问题。

　　拼接位置采用止口定位结构，两段齿圈的对接端面加工有凹凸配合的定位止口，拼接时可自动对齐齿形轮廓，保证拼接处齿距误差控制在国标7级精度以内，不会因拼接缝隙导致传动过程中出现冲击、异响问题；拼接紧固件采用内六角圆柱头螺钉，螺钉沉孔深度经过精确核算，安装后螺钉顶面不高出齿圈本体端面，避免运转过程中与周边护罩、传感器支架发生干涉。齿圈与滚筒本体的连接采用周向均布的沉头螺钉固定，螺钉孔位置做锪平处理，保证每个连接点的压紧力均匀一致，避免长期运转后因螺钉松动导致齿圈跳动超差。

　　从安装边界尺寸来看，齿圈的径向厚度经过优化，在满足齿根弯曲强度要求的前提下尽可能缩小径向尺寸，适配现有涂布设备滚筒端的安装空间，不会与周边的张紧机构、纠偏传感器产生位置干涉；轴向宽度匹配驱动齿轮的齿宽参数，保证啮合接触面积占比达到85%以上，减少齿面局部接触应力，延长齿面耐磨寿命。设计过程中针对齿圈的动平衡性能做了专项优化，两段齿圈的质量差控制在5g以内，拼接后整体做动平衡校正，剩余不平衡量满足G6.3级精度要求，避免涂布滚筒高速运转时出现径向跳动，影响涂布面的厚度一致性。

　　齿面加工采用滚齿后高频淬火处理，淬火硬度控制在HRC45-50之间，既保证齿面足够耐磨，又避免硬度过高导致齿面崩裂；齿圈基体采用中碳钢材质，兼顾强度与韧性，可适应涂布车间内存在少量溶剂挥发、湿度波动的生产环境，不易出现锈蚀变形问题。在实际传动匹配中，该齿圈的齿形参数可适配常用的Y系列变频驱动电机搭配减速机构的输出端，无需对现有设备的驱动安装座做大幅改动即可完成替换，适合老旧涂布设备的传动部件升级改造，也可直接配套新开发的宽幅涂布设备使用。两段式结构的另一个优势在于，当某一段齿面出现异常磨损或局部断齿时，仅需更换对应半段齿圈即可，无需更换整圈构件，大幅降低后期维护的备件成本；同时分体结构的毛坯锻造、加工难度远低于大直径整圈齿圈，生产制造过程中的材料利用率更高，加工时的设备行程要求更低，普通中型滚齿机即可完成加工，无需依赖大型专用齿轮加工设备。
