锥齿轮啮合传动副结构设计

这套锥齿轮传动副主要用于相交轴之间的旋转运动与扭矩传递，常见于需要改变动力传输方向的机械结构中，比如小型机床的进给传动单元、轻工设备的动力转向模块、农用机械的分动结构以及部分专用设备的转角传动部位，能够在空间受限的安装场景下完成90度方向的动力换向，相比圆柱齿轮传动，不需要额外增加中间换向轮组，可有效压缩传动链路的整体占用空间。

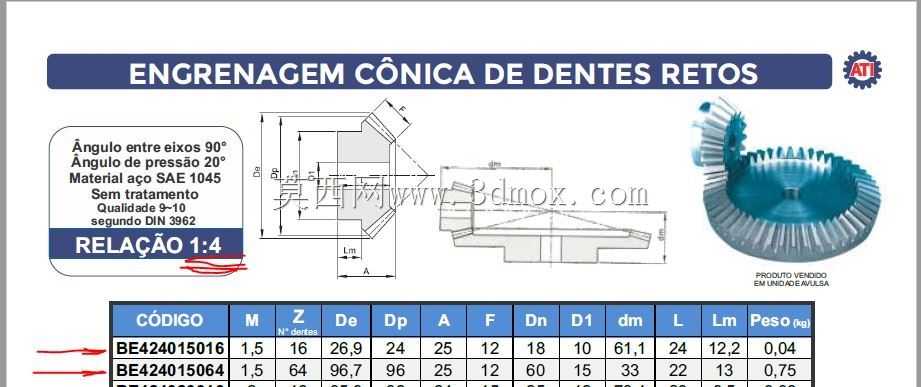

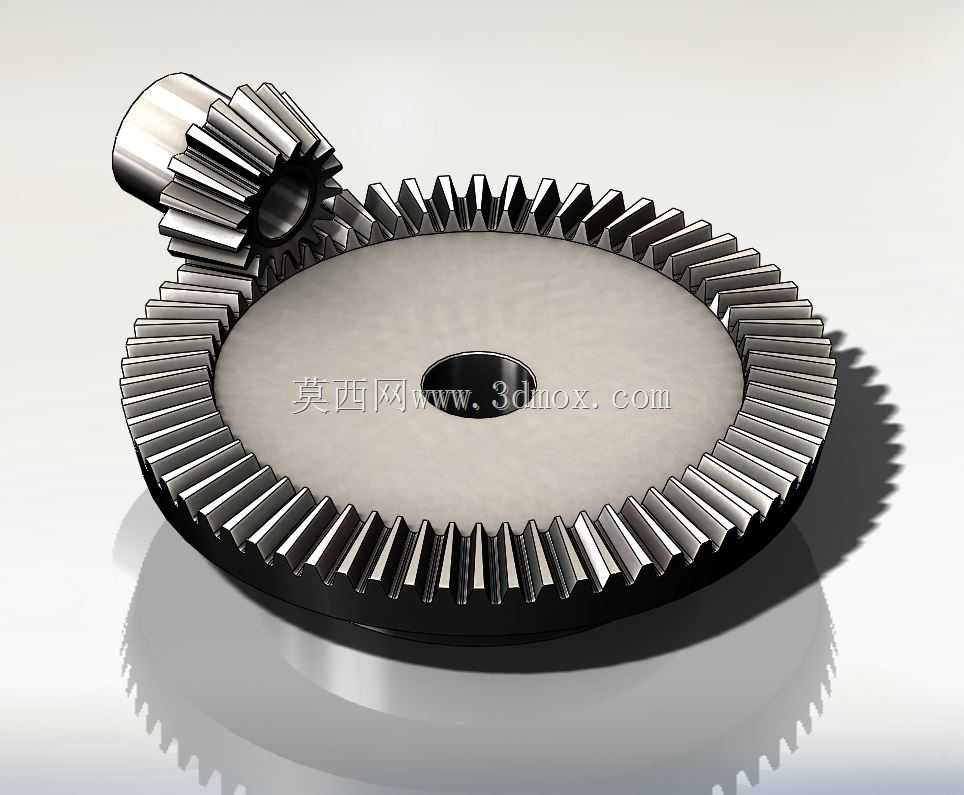

从结构设计来看，这套传动副包含一个大直径的从动锥齿轮与一个小尺寸的主动锥齿轮，两者的齿面为渐开线锥齿结构，齿向沿齿轮基体的锥面均匀分布，啮合时齿面为线接触状态，可保证传动过程中速比稳定，不会出现传动比波动导致的输出端转速跳变。主动锥齿轮集成了输入轴段，轴段直径与齿部大端直径做了平滑过渡，避免轴肩位置出现应力集中，输入轴段可直接通过联轴器与动力源输出端连接，也可加装轴承实现径向支撑，适配不同的安装布局需求。从动锥齿轮中心设置有通孔，孔壁可加工键槽用于与输出轴实现周向固定，齿轮背面为平整的安装基准面，可通过端面螺栓与输出法兰或者轮毂连接，保证传动过程中齿轮不会出现轴向窜动。

设计过程中首先确定了两轴的相交角度为标准90度，在此基础上匹配两者的齿数比来实现预设的传动减速比，齿顶高系数、顶隙系数均采用通用机械传动的标准取值，保证齿部啮合时拥有合理的侧隙，既可以避免热胀冷缩导致的齿面卡滞，也能留存足够的空间容纳润滑脂，减少齿面的磨损速率。齿部的倒角处理覆盖了所有齿顶与齿端位置，可避免安装过程中齿部磕碰产生毛刺，也能减少啮合初始阶段的冲击载荷。大齿轮的轮盘厚度经过强度校核，在额定扭矩负载下不会出现轮盘变形，齿根位置做了圆角过渡，降低齿根处的应力集中系数，提升齿轮的抗弯曲疲劳强度。

安装边界方面，主动锥齿轮的轴段长度可根据实际安装腔室的深度调整，支撑轴承的安装位预留了足够的轴向定位空间，可通过轴用挡圈或者锁紧螺母实现轴承的轴向固定；从动锥齿轮的中心孔直径、安装孔的分布圆直径均按照通用输出轴的尺寸系列设计，可直接适配常规规格的输出轴，不需要额外做转接结构。两齿轮的安装距需要严格匹配设计值，安装距偏差过大会导致齿面接触区域偏移，要么出现齿顶接触要么出现齿根接触，不仅会增大传动噪音，还会加速齿面的点蚀磨损，严重时甚至会出现断齿故障。啮合间隙的调整可通过垫片调整主动齿轮的轴向位置来实现，调整到齿侧间隙处于合理区间后，即可锁定轴承端盖的固定螺栓，完成传动副的装配。

实际应用中，这套传动副可适配脂润滑或者油润滑两种润滑方式，在转速不高的间歇传动场景下采用脂润滑即可满足使用需求，维护周期更长；在高转速连续运行的场景下则需要搭配封闭箱体采用油浸润滑，保证齿面始终有润滑油膜覆盖，降低传动过程中的温升与磨损。齿面的加工精度可根据使用场景选择，普通传动场景采用滚齿加工即可满足精度要求，对于传动噪音、传动平稳性要求更高的场景，则可在滚齿后增加磨齿工序，提升齿面的光洁度与齿形精度，进一步降低传动过程中的振动与噪音。
