双缸立式往复式气缸蒸汽机结构模型

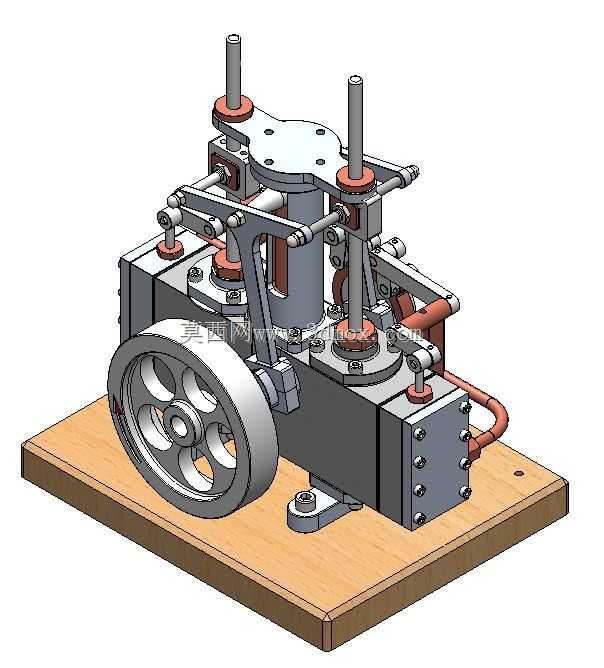

　　这套双缸立式蒸汽机的三维结构，还原了经典往复式蒸汽动力装置的完整机械逻辑，在工业动力发展历程中，这类装置曾是工厂生产线、小型船舶、轨道运输设备的核心动力源，即便在当下，也常作为热能动力教学演示装置、复古动力爱好者的改装原型、工业科普展项的核心结构来使用。从实际功能来看，这套结构依靠高压蒸汽进入气缸后推动活塞做直线往复运动，再通过十字头、连杆结构将直线运动转化为曲轴的旋转运动，最终通过带轮输出扭矩，双缸错位布置的结构能让曲轴在整周旋转过程中始终有至少一个气缸处于做功冲程，大幅降低动力输出的脉动性，相比单缸蒸汽机运行更平稳，启动死点更少，哪怕曲轴停在任意角度，只要通入蒸汽就能顺利启动，这也是双缸结构在中小功率动力场景下被广泛应用的核心原因。

　　做这套结构设计的时候，首先要考虑的是配气机构的同步性，立式布置的两个气缸配气滑阀通过顶部的凸轮连杆组和曲轴联动，必须保证滑阀的开闭时机和活塞的运动位置精准匹配，提前进气、断气、排气的相位要符合蒸汽膨胀做功的逻辑，不然会出现蒸汽浪费、动力不足甚至反向动作的问题。然后是运动部件的干涉校验，整套结构里的连杆、摇臂、配气推杆数量不少，做三维建模的时候要逐帧检查曲轴旋转全周期内所有运动件的间隙，尤其是连杆和气缸体、摇臂和立柱、曲轴和底座安装位之间，要预留足够的运动余量，避免实际装配后出现卡滞。

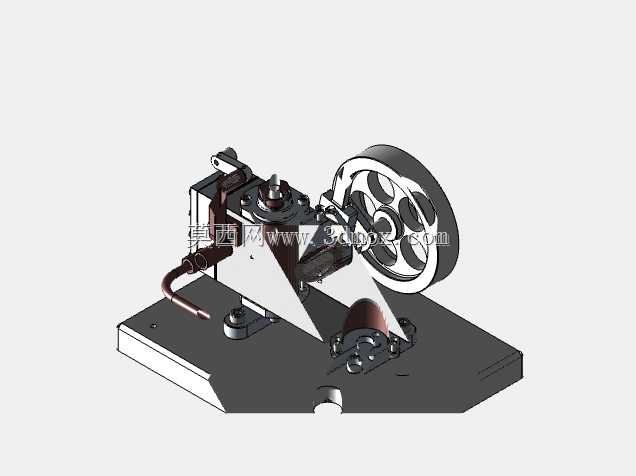

　　结构的安装边界也做了充分考量，整套动力单元固定在一块实木安装底板上，底板上预留了四个安装沉孔，方便将整个装置固定在台架或者演示台面上，底板的尺寸刚好容纳所有运动部件，带轮突出底座的位置也预留了传动带的安装空间，不会出现带轮和台面干涉的问题；气缸部分采用立式布置，两个气缸平行固定在曲轴箱上方，有效缩小了整机的横向占地面积，顶部的配气机构通过四根立柱支撑，既保证了结构刚度，也方便后期调整配气间隙。曲轴箱部分采用分体式箱体设计，侧面的端盖用螺栓紧固，方便后期拆装维护曲轴和连杆轴承，曲轴的输出端从箱体侧方伸出，安装大直径的飞轮，飞轮的轮辐做了减重设计，既保留了足够的转动惯量来储存能量、平稳转速，也不会让整机重量过大。

　　气缸的进排气口布置在缸体侧面，通过铜质弯管连接配气阀组，管路的走向避开了所有运动部件，连接位置预留了密封面，能保证蒸汽通入时不会出现泄漏。从实际应用的角度来说，这套结构如果用于教学演示，可以直接通入压缩空气替代高压蒸汽来演示动力输出过程，不需要配套锅炉系统，安全性更高；如果用于复古动力模型制作，只需要在现有结构基础上补充锅炉、管路控制阀，就能做成可实际运行的动力装置。设计过程中还考虑了零件的加工工艺性，大部分结构件采用板材切削、棒料车削就能加工，没有复杂的异形曲面，普通的车铣设备就能完成所有零件的制作，连杆和曲轴的连接位置采用轴瓦结构，能降低运动过程中的磨损，延长装置的使用寿命，十字头部分设置了导向槽，能保证活塞运动过程中始终和气缸保持同轴，避免活塞偏磨导致的漏气问题。
