直列四缸发动机曲柄连杆活塞组结构

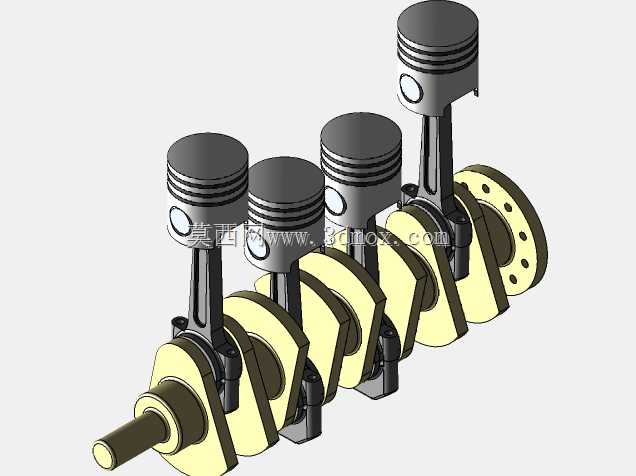

这套结构是内燃机动力输出的核心执行单元，常见于乘用车、轻型商用车的四冲程汽油或柴油动力单元中，也可经过参数适配后用于小型工程机械、固定式发电机组的动力端。整套组件承担着将燃烧室内燃气作用在活塞顶面的爆发压力，通过活塞销传递给连杆，再由连杆将活塞的往复直线运动转化为曲轴的旋转运动，最终向外输出扭矩的核心功能，是内燃机实现能量转换的关键机械结构。

从设计逻辑来看，活塞部分采用了典型的三道环槽结构，顶部两道为气环，负责密封燃烧室与曲轴箱之间的燃气通道，避免高压燃气下窜导致动力损失与机油劣化；最下方一道为油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部做了适配型线设计，在冷态下预留了热膨胀余量，避免发动机达到工作温度后活塞胀死在气缸套内，同时裙部的型面设计可以在往复运动中形成稳定的润滑油膜，降低摩擦副的磨损速率。活塞销采用全浮式设计思路，工作状态下可在活塞销座孔与连杆小头衬套之间自由转动，让销的圆周表面均匀承受载荷，大幅提升销的疲劳寿命，销的两端通过卡簧限位，防止轴向窜动刮伤气缸壁。

连杆部分采用了工字形截面的杆身设计，在保证足够的抗弯、抗扭强度与刚度的前提下，尽可能降低往复运动的质量，减少曲轴运转过程中的惯性力载荷。连杆大头做了分体式设计，通过连杆螺栓与连杆盖紧固在曲轴的连杆轴颈上，轴瓦采用钢背减磨合金材质，与轴颈之间预留了合理的配合间隙，可在压力润滑下形成稳定的油膜，避免金属直接接触造成的烧瓦故障。连杆小头压入铜基衬套，与活塞销配合，衬套上开有集油孔，可收集飞溅的润滑油实现润滑。

曲轴部分采用整体式锻造结构，四个连杆轴颈按照1-3-4-2的点火间隔角做了相位布置，保证四缸机运转过程中点火间隔均匀，输出扭矩波动控制在合理范围内。曲轴的主轴颈与连杆轴颈之间设置了平衡重，用来平衡活塞连杆组往复运动产生的一阶、二阶惯性力与曲轴旋转产生的离心力，降低发动机运转过程中的振动与噪声。曲轴的输出端设置了法兰结构，可通过螺栓连接飞轮与动力输出端的离合器或液力变矩器，前端预留了正时齿轮、皮带轮的安装位置，用来驱动配气机构、冷却水泵、发电机等附件。

安装边界方面，整套组件装配时需要严格控制活塞与气缸套的配合间隙、连杆轴颈与轴瓦的配合间隙、曲轴轴向窜动量等关键尺寸参数，活塞装配时需要注意顶部的朝向标记，避免气门避让坑位置错位导致活塞与气门运动干涉。曲轴的主轴颈需要对应安装在缸体的主轴承座内，通过主轴承盖按规定扭矩与拧紧顺序紧固，保证曲轴的同轴度，避免运转过程中出现卡滞、轴瓦偏磨等问题。整套结构的运动件全部经过动平衡校验，可在额定转速范围内稳定运转，满足动力输出的可靠性要求。在实际工程应用中，这套结构的尺寸参数可根据发动机的排量、额定功率、目标扭矩做针对性调整，比如通过调整活塞行程改变发动机排量，调整连杆长度优化活塞运动的侧压力，调整平衡重的质量匹配不同重量的活塞连杆组，适配不同的动力性能需求。
