螺旋形焊接波纹管阀用密封组件

在高真空、强腐蚀、高低温交变的工业管路系统中，普通填料密封的阀杆位置往往容易出现介质泄漏、密封件快速老化失效的问题，这类螺旋形金属波纹管组件，就是专门针对阀门动密封场景设计的核心弹性密封元件。从实际应用场景来看，这类组件常配套在真空隔离阀、高纯介质控制阀、核电级截止阀上，用来替代传统的填料函结构，实现阀杆升降过程中的零泄漏密封，避免管路内的有毒、高纯、放射性介质外泄，同时也能阻断外界杂质进入管路内部污染工艺介质。

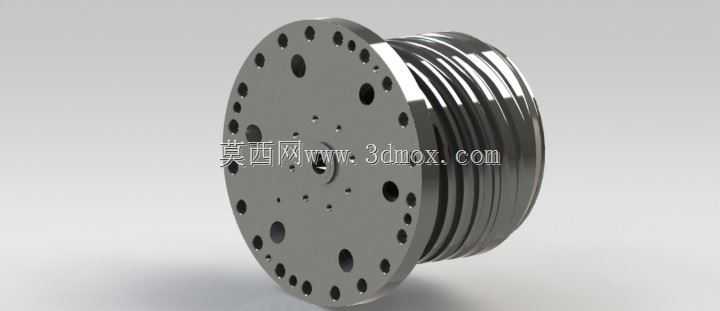

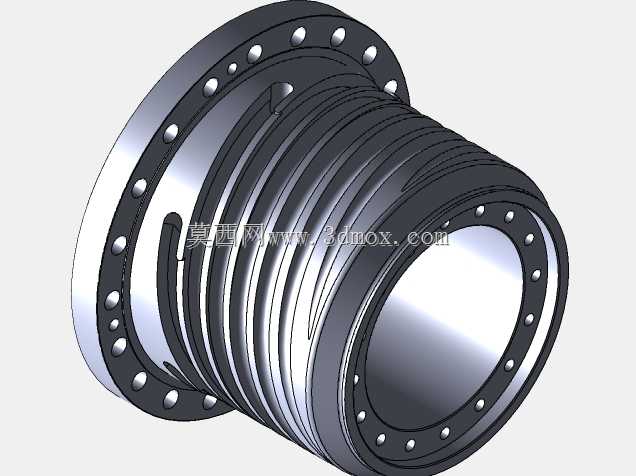

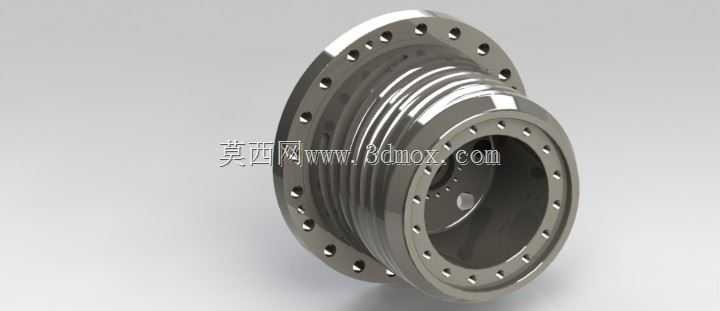

从结构设计思路上看，这款波纹管采用螺旋形多层薄壁金属片叠焊成型，区别于传统液压成型的环形波纹管，螺旋形的波峰走向能让组件在承受轴向压缩、拉伸位移的时候，应力分布更均匀，不会出现局部应力集中导致的波片开裂问题。两端的连接法兰采用带均布螺栓孔的圆盘结构，法兰端面的平面度、粗糙度都按照密封配合要求设计，安装时一端和阀体的密封腔端面贴合，通过螺栓均匀预紧，另一端和阀杆的活动端连接，阀杆做升降调节动作时，波纹管会随着阀杆的行程做轴向的伸缩变形，全程保持密封腔的完全封闭，没有动密封点的摩擦损耗。

在功能特性层面，这种螺旋焊接结构的波纹管相比普通填料密封，没有摩擦阻力带来的阀杆动作卡滞问题，阀杆的操作力矩更稳定，不会因为密封件的磨损出现力矩波动，同时金属材质的波片能适应-200℃到400℃的宽温域工作环境，也能耐受多数酸碱介质的腐蚀，使用寿命比传统填料密封长数倍，不需要频繁停机更换密封件，能大幅降低管路系统的维护成本。波片的层数和壁厚可以根据实际的工作压力、行程需求调整，多层结构的波纹管在相同的刚度下，能承受更高的工作压力，同时轴向位移的补偿量更大，适配不同行程的阀门调节需求。

关于安装边界与尺寸配合，两端法兰的螺栓孔采用圆周均布设计，孔位的位置度公差严格控制，能和标准通径的阀门法兰直接匹配，不需要额外加工转接件。法兰的密封面可以根据实际需求做成平面、凸面或者榫槽面，适配不同的垫片密封形式。波纹管的自由长度、最大压缩量、最小拉伸长度都经过严格的设计校核，安装时需要预留足够的压缩余量，避免阀杆全开时波纹管被拉裂，全关时波纹管被压并导致塑性变形。组件的同轴度公差控制在较高精度范围内，安装后和阀杆的同轴度偏差不会导致波纹管出现偏磨、侧向受力的问题，保证长期往复动作的可靠性。

在实际选型应用中，需要根据阀门的公称通径、工作压力、介质特性、阀杆行程来匹配对应的波纹管参数，比如在高真空工况下，需要选择焊接气密性更高的结构，保证漏率满足真空系统的要求；在强腐蚀工况下，波片材质可以选择316L、哈氏合金等耐腐蚀材料；在大行程的调节阀上，需要适当增加波纹管的波数，来满足更大的轴向位移补偿需求。这类螺旋形波纹管组件的设计，核心是在保证密封可靠性的前提下，尽可能降低阀杆动作的阻力，同时提升组件的抗疲劳寿命，适应阀门频繁调节的工况需求。很多工业现场的阀门泄漏问题，根源都在动密封点的设计缺陷，采用这种焊接波纹管密封结构，能从根本上解决阀杆动密封的泄漏难题，尤其适合对密封要求极高的半导体高纯工艺、核电管路、真空冶炼、医药无菌生产等场景，这些场景一旦出现介质泄漏，不仅会造成工艺介质的损耗，还可能引发安全事故、产品报废等严重问题，因此这类密封组件的结构精度、焊接质量、材料性能都有非常严格的要求。从建模细节上看，模型完整还原了波片的螺旋走向、法兰螺栓孔的分布、焊接位置的过渡结构，能直接用于阀门的整体装配干涉检查、密封结构的受力仿真分析，也可以作为同类密封组件设计的参考原型，帮助结构工程师快速完成方案迭代，减少重复建模的工作量。
