涡旋式流体动静盘螺旋流道结构件

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1085145
  • 涡旋式流体动静盘螺旋流道结构件
  • 涡旋式流体动静盘螺旋流道结构件
  • 涡旋式流体动静盘螺旋流道结构件

该结构件属于涡旋类流体设备的核心工作部件,常见于无油涡旋压缩机、涡旋真空泵、小排量涡旋膨胀机等容积式流体设备中,承担着腔体容积周期性变化以实现流体压缩、抽吸或膨胀做功的核心功能,在医用无油供气设备、实验室真空获取装置、小型低温制冷系统、燃料电池空气供给单元等对流体洁净度、运行噪音、振动水平有较高要求的场景中应用广泛,相比传统活塞式、滑片式流体部件,其啮合过程无往复冲击,运行平顺性优势明显,易损件数量少,整机维护周期更长。

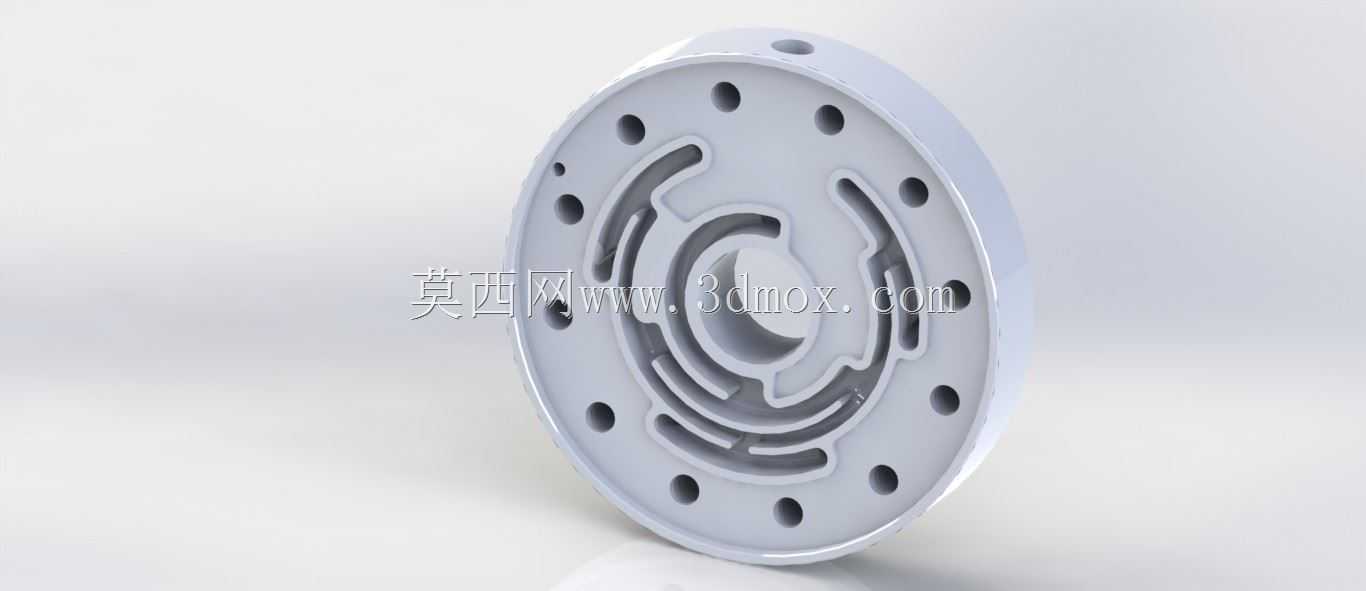

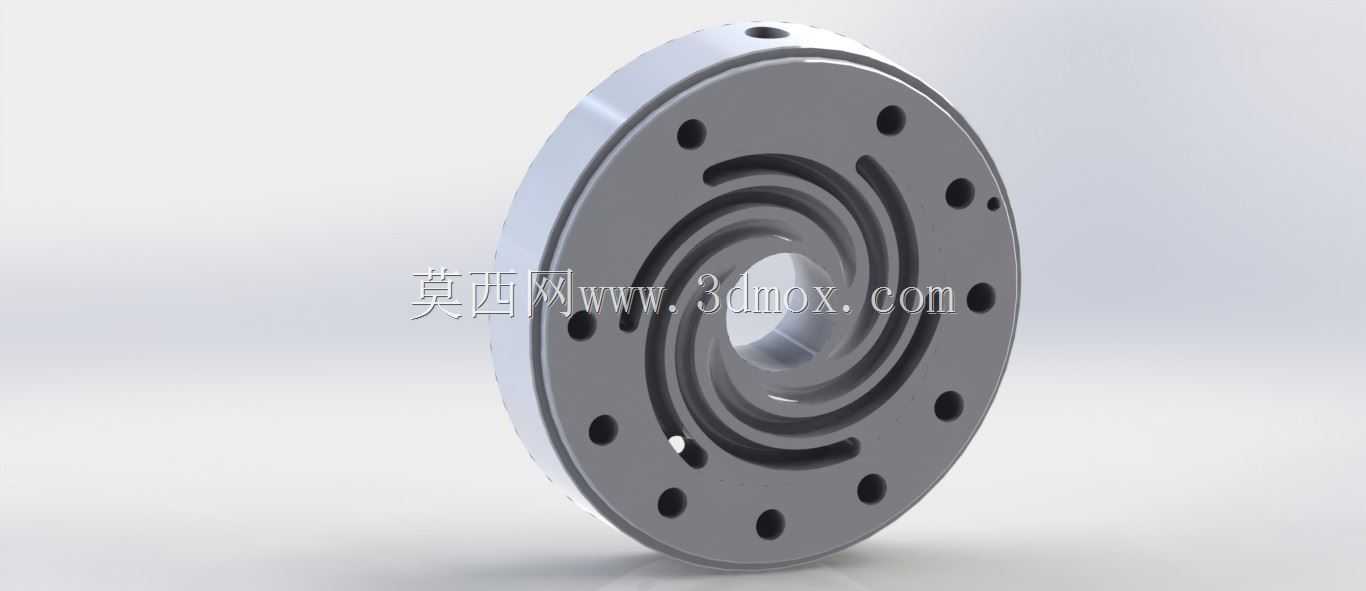

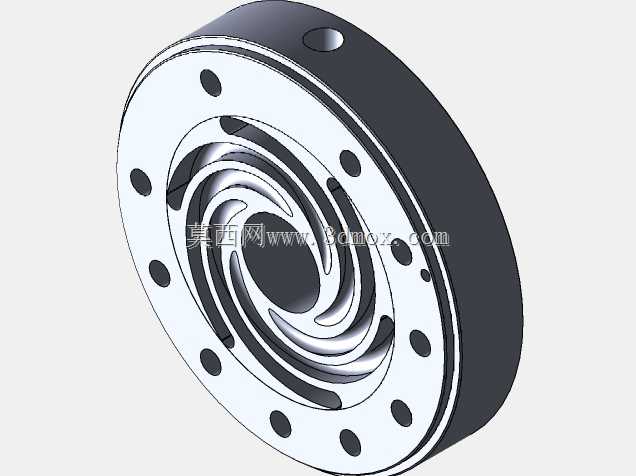

从结构设计逻辑来看,该零件采用圆盘式基体布局,基体外侧环形区域均匀分布多组安装通孔,用于与设备端盖、机架进行定位锁紧,孔位的位置度公差需控制在0.02mm以内,保证装配后动静盘的同轴度满足啮合要求,避免运行过程中出现涡旋齿侧壁剐蹭、内泄漏量超标的问题。基体中心区域为一体式成型的渐开线螺旋涡旋齿,齿型采用基圆渐开线修正设计,齿头位置做了圆弧过渡处理,可有效降低齿头部位的应力集中,同时优化啮合起始点的密封线长度,减少压缩过程中的径向泄漏。涡旋齿的齿高与齿厚根据目标设备的排量、设计压比进行匹配,齿侧壁的表面粗糙度要求达到Ra0.8以下,降低动静盘啮合时的摩擦阻力,配合自润滑材料涂层可实现无油工况下的长期运行。

零件的安装边界需匹配对应设备的腔体尺寸,基体的外圆直径与涡旋齿的回转直径需预留0.5-1mm的径向间隙,避免运行过程中热膨胀导致齿顶与对侧盘基底面发生摩擦;基体厚度方向需根据涡旋齿的齿高预留轴向窜动间隙,通常采用轴向柔性补偿结构时,间隙值控制在0.01-0.03mm区间,既保证密封性能,又避免轴向摩擦力过大导致设备输入功率异常升高。螺旋流道的型线精度直接决定设备的容积效率,建模过程中需严格控制渐开线的起始角、展角、修正圆弧半径等参数,保证动静盘啮合时形成的月牙形封闭腔室可随主轴转角变化连续完成吸气、压缩、排气的完整循环,避免出现腔室连通导致的压力回流问题。

在实际工程应用中,该类零件的材质选择需根据工况介质特性确定,输送洁净空气时多采用高强度铝合金一体铣削成型,兼顾轻量化与导热性能,可及时将压缩过程产生的热量导出,降低排气温度;输送腐蚀性介质时则采用不锈钢或工程陶瓷材质,提升零件的抗腐蚀能力与耐磨性能。零件的端面平面度公差需控制在0.005mm以内,保证与端盖配合面的密封效果,外侧安装孔需做倒角处理,避免装配时螺栓刮伤螺纹孔影响锁紧力矩的均匀性。涡旋齿的齿顶位置通常会开设密封槽,镶嵌自润滑密封条,进一步降低轴向泄漏量,提升设备的容积效率,密封条的安装槽深度需与密封条的压缩量匹配,避免过盈量过大导致运行阻力骤增。

从建模逻辑上,该零件的建模流程需先确定基体的外圆尺寸、安装孔分布圆直径与孔位参数,再以基体中心为原点建立渐开线坐标系,根据设计压比、排量参数计算渐开线基圆半径、涡旋圈数、齿厚修正系数,生成涡旋齿的截面轮廓后沿轴向拉伸成型,最后对齿头、齿根位置做圆角过渡处理,避免应力集中。建模过程中需重点校验涡旋齿的啮合间隙,通过运动仿真模拟主轴旋转一周过程中动静盘的啮合状态,确认各腔室的容积变化曲线符合设计预期,无干涉、无泄漏间隙超标的位置,同时校验安装孔位与周边结构的避让关系,保证装配过程中螺栓可顺利穿入锁紧,无结构干涉问题。
