手动台式小型冲压压合工装结构设计

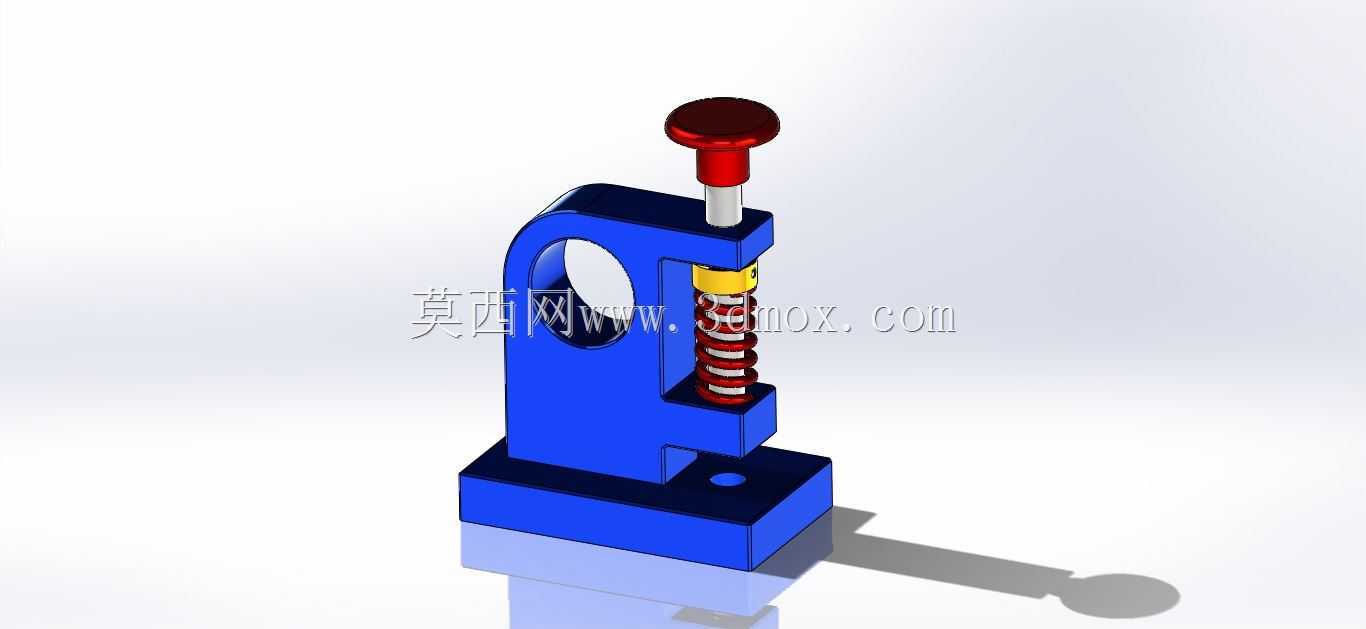

　　这款手动台式压装设备，是面向小批量零部件加工、维修工位以及教学实训场景设计的小型施压工装，整体采用立式C型开式结构，在保证结构刚性的同时预留了充足的操作空间，操作人员可以从三个方向完成工件取放、定位调整的动作，适配多品种小批量的压装、冲压、铆接作业需求。从结构设计逻辑来看，设备底座采用整块式矩形结构设计，底部预留了两个安装通孔，可通过螺栓直接固定在工作台面或者专用机架上，避免施压过程中设备出现位移、翘曲的问题，底座上平面作为工件承载基准面，平面度公差控制在0.05mm以内，保证压装过程中工件受力面与施压方向垂直，减少压装偏斜带来的零件损伤。

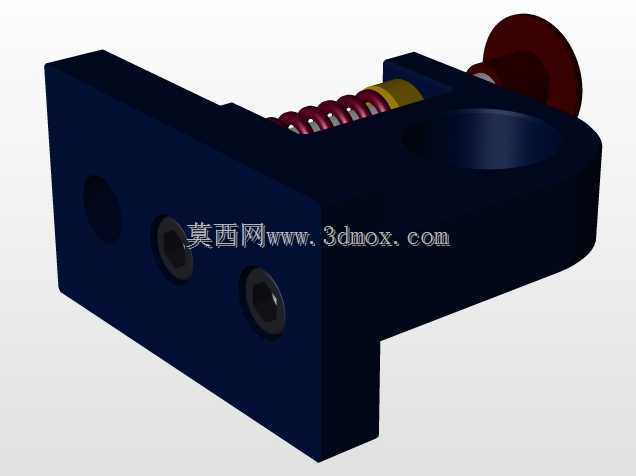

　　C型立臂与底座采用一体化结构设计，立臂上部加工有垂直导向通孔，用于安装压杆导向套，导向套与压杆采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证压杆上下运动的顺畅度，又能限制压杆的径向晃动量，保证施压过程中压头的同轴度精度。压杆上部安装有红色绝缘材质的操作手帽，增大手部接触摩擦力，操作人员向下施加压力时不会出现打滑问题；压杆中部套设复位弹簧，弹簧下端通过黄色限位挡圈固定在压杆上，上端抵靠在立臂导向孔的下端面，当操作人员松开手帽后，弹簧的回弹力可以带动压杆自动回升到初始位置，无需手动提拉，减少重复操作的动作幅度，提升单工位作业效率。压杆下端为通用接口设计，可以根据不同的作业需求更换对应规格的压头，比如平压头用于小零件的压合、铆压头用于五金件的铆接、冲孔头用于薄板材的小孔冲裁，无需改动主体结构即可快速切换作业功能，降低多工序作业的设备投入成本。从实际应用场景来看，这类小型手动压机常被布置在电子装配生产线的旁侧工位，用于连接器插针压装、线束端子铆压；也会出现在五金维修车间，用于小型轴承的压装、变形零件的校正；在职业院校的金工实训课堂上，这类结构简单、原理清晰的手动压机也是常用的教学演示设备，可以让学生直观理解杠杆施压、弹簧复位、导向定位的机械结构原理。

　　设计过程中重点考量了操作力与输出压力的匹配关系，通过优化压杆的力臂长度以及弹簧的刚度系数，保证操作人员施加15-20kg的手部压力时，压头端可以输出最大80-100kg的压装力，覆盖绝大多数小型零件的压装受力需求，同时不会因为操作力过大导致操作人员快速疲劳。设备的外形尺寸控制在紧凑范围内，整体高度不超过250mm，底座占地面积不超过150mm*100mm，不会占用过多的工作台面空间，适合在空间有限的流水线工位、维修工作台面上布置。立臂侧面的镂空减重设计，在不损失结构刚性的前提下降低了设备整体重量，单人即可完成设备的搬运、移位和安装固定。

　　施压行程方面，压杆的有效工作行程设置为30mm，可以满足绝大多数厚度在20mm以内的小型零件压装需求，行程限位通过压杆上的可调挡圈实现，操作人员可以根据待加工零件的厚度调整挡圈位置，限制压杆的最大下行距离，避免压装行程过大导致零件被压损。所有运动部件之间都预留了润滑注油空间，日常维护时只需要定期在导向套与压杆的配合面涂抹少量润滑脂，即可保证设备长期运行无卡滞，整体结构没有复杂的传动部件，故障率极低，不需要专业的维修人员即可完成日常的保养维护。在受力结构校核上，C型立臂的开口处做了圆弧过渡处理，避免应力集中导致长期使用后立臂出现开口变形，底座与立臂的连接位置做了加厚处理，满负载施压时的整体变形量控制在0.1mm以内，保证压装精度的长期稳定性。
