带法兰安装端的多段螺旋阀芯结构

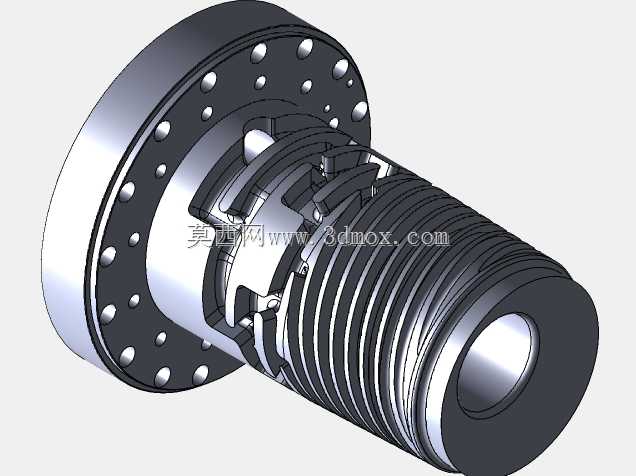

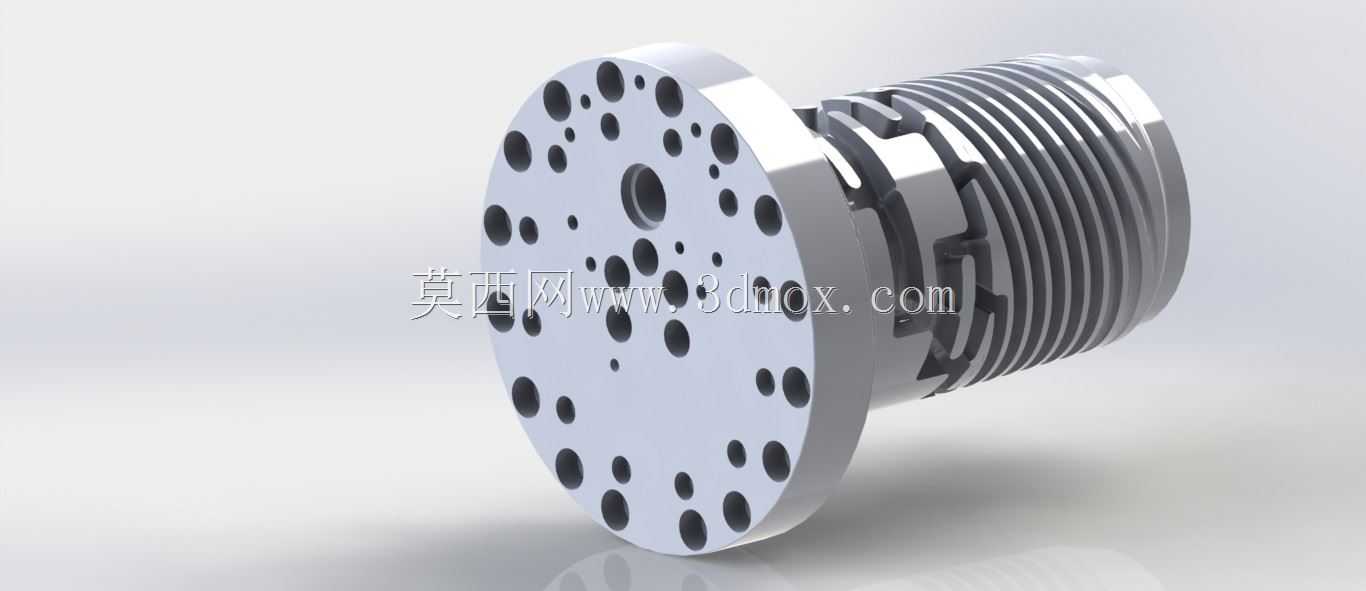

　　该结构属于流体控制管路系统中的核心调节部件，主要应用在中高压工况的流体通断、流量调节回路中，可适配水、油气、弱腐蚀性介质的输送管路，常见于化工流程管线、工业液压系统、市政供水管网的阀组单元内。从结构布局来看，一端采用带均布安装孔的法兰盘作为安装基准，法兰端面上的孔位沿圆周等距排布，可匹配对应通径的管路法兰标准，安装时通过螺栓穿入孔位完成轴向固定，法兰端面预留有密封件安装槽位，装配时可嵌入适配规格的密封垫片，避免介质从安装结合面渗漏。

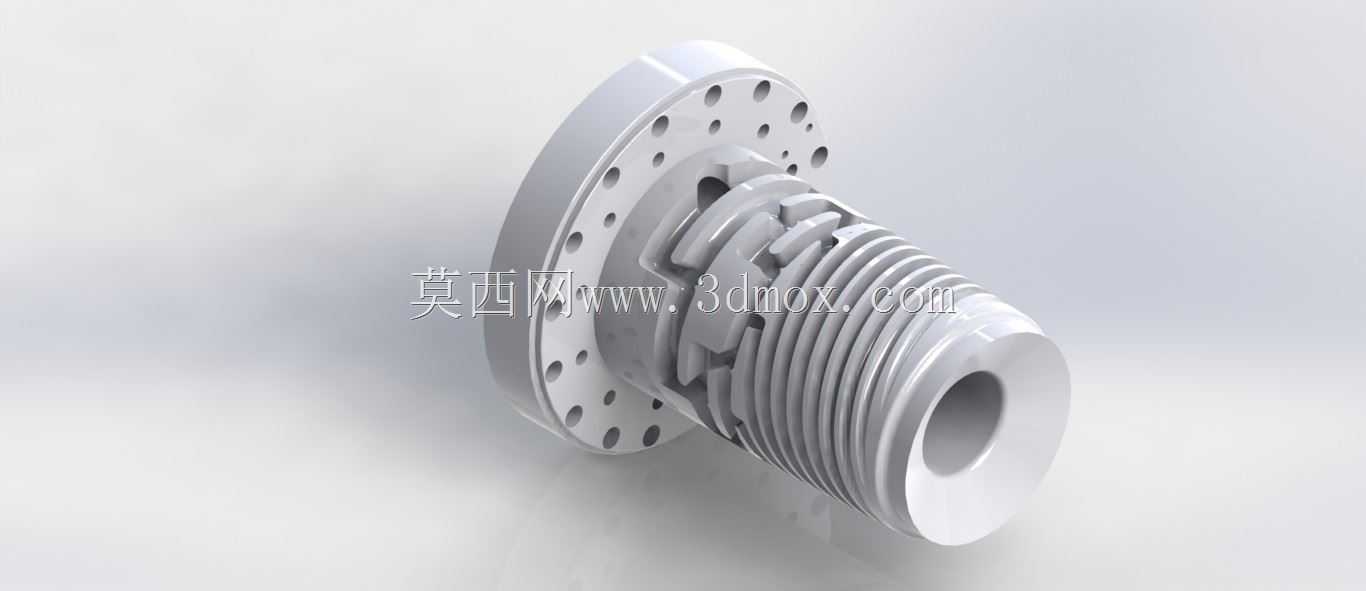

　　与法兰端衔接的是多段式螺旋导流结构，螺旋槽道的导程、槽深经过匹配计算，当部件沿轴向做位移动作时，螺旋槽与阀体内腔的配合面会形成连续变化的过流面积，相比传统平面密封的阀芯结构，这种螺旋式的结构在调节过程中不会出现突然的通断冲击，介质流动状态更平稳，可有效降低管路内的水锤效应，尤其适合需要连续调节流量的工况场景。螺旋段的末端加工有外螺纹结构，该螺纹段用于和阀体内的导向套配合，在阀芯做往复动作时提供运动导向，同时螺纹段的中心加工有轴向通孔，可平衡阀芯前后端的介质压力，减少驱动端的操作力矩，不管是手动驱动还是配套电动、气动执行机构，都能降低驱动负载，提升动作响应的灵敏度。

　　从设计逻辑上看，整个部件采用一体化加工思路，法兰基体、螺旋导流段、螺纹导向段为同一坯料加工成型，没有额外的拼接焊缝，避免了多零件装配带来的累积误差，也提升了部件在高压工况下的结构强度，螺旋槽的边缘做了小圆角过渡处理，既可以减少介质流动时的紊流产生，也能避免应力集中，提升部件的抗疲劳寿命。安装边界方面，法兰端的外径尺寸匹配常规同压力等级的管路法兰规格，安装孔的数量、孔径、孔位分布圆直径符合通用管路安装标准，不需要对现有管路法兰做额外改造即可完成装配；螺旋段的外径与阀体内腔的配合间隙控制在合理范围，既保证运动过程中不会出现卡滞，也能减少介质从配合间隙的内泄漏量；末端螺纹段的长度满足全行程动作时的导向长度要求，不会出现阀芯动作过程中导向脱离的问题。

　　实际应用中，该结构的阀芯相比传统柱塞式阀芯，调节线性度更优，在小开度工况下不会出现介质流速突变导致的啸叫与管路振动，螺旋槽道的导流作用可让介质沿槽道平稳流出，减少对阀体内壁的冲蚀，尤其适合含有微小固体颗粒的介质工况，颗粒可沿螺旋槽道被介质带走，不会卡在配合间隙中导致阀芯卡涩。建模过程中需要重点关注螺旋槽的导程与阀芯行程的匹配关系，确保阀芯从全闭到全开的整个行程内，过流面积的变化率符合调节精度要求，法兰端的安装孔位需要与对应标准做参数对齐，密封槽的尺寸公差要满足密封件的压缩量要求，螺纹段的同轴度需要与法兰端面、螺旋段外圆保持在同一基准轴线上，避免装配后出现运动偏心导致的密封失效、卡滞问题。
