34至24齿长花键传动适配连接构件

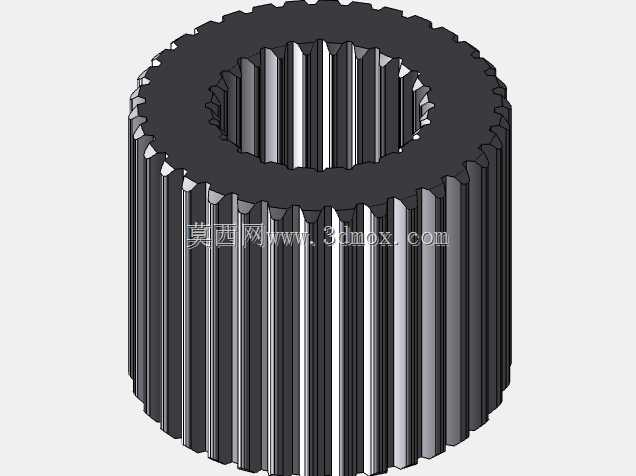

在中小功率传动系统的改装、备件替换场景中，经常会遇到不同齿数花键轴之间的动力衔接问题，这类适配构件的核心作用就是消除两端传动接口的参数差异，保证扭矩传递的同轴度与可靠性。这款适配构件针对34齿与24齿两种规格的花键接口做了匹配设计，整体有效连接长度控制在1.875英寸，安装时不需要对原有设备的轴端做额外切削加工，只需要确认两端花键的齿形公差、大径小径尺寸匹配，就可以直接完成装配，大幅降低现场改装的加工成本与停机时长。

从功能特性来看，该构件采用等强度结构设计，两端的花键啮合段分别做了齿面导向倒角，装配时可以快速对准齿位，避免硬敲造成的齿面崩损；中间的连接段做了壁厚优化，在保证5500rpm最高转速下动平衡余量满足G6.3级要求的前提下，尽可能降低自身转动惯量，减少传动系统的启动负载。针对PLA材质3D打印的成型特性，设计时特意将花键齿根的圆角半径调整到0.2mm，避免打印过程中出现应力集中导致的层间开裂，同时在两端花键的端面预留了0.1mm的装配间隙，抵消PLA材质在温度变化下的微量形变，防止运转过程中出现卡滞。

实际应用场景覆盖了小型动力传输设备的改装、桌面级传动实验平台搭建、3D打印定制备件替换等多个领域，比如在小型内燃模型的动力输出端改装、桌面级传送带的驱动轴衔接、小型风机的传动链匹配中，这类花键适配器可以快速解决不同厂家花键规格不统一的问题，不需要重新定制加工整根传动轴，大幅缩短设备调试周期。设计过程中优先考虑了安装边界的兼容性，构件的最大外圆直径控制在比两端花键大径大3mm的尺寸，不会和周边的轴承座、密封端盖产生运动干涉，安装时只需要在花键啮合面涂抹少量润滑脂，就可以保证长期运转下的齿面磨损量控制在合理范围。

从结构设计思路上，没有采用传统的一体式刚性轴套结构，而是在中间连接段做了微幅的应力释放槽设计，当传动系统出现瞬时过载时，应力释放槽会先产生微量形变吸收冲击载荷，避免两端的花键齿出现断齿故障，同时也方便后期维护时的拆卸，不会因为长期啮合出现锈死、粘连的问题。针对高速运转的需求，整个构件的同轴度公差控制在0.02mm以内，3D打印完成后只需要简单去除支撑毛刺，不需要额外做车削加工就可以满足动平衡要求，对于小批量定制的场景来说，这种设计可以大幅降低后期处理的工时成本。

在尺寸边界的把控上，设计时充分考虑了常见小型传动设备的安装空间，整个构件的总长度比两端花键的啮合深度之和多2mm，既保证了足够的啮合长度来传递额定扭矩，又不会因为构件过长导致轴系的悬臂量增加，影响轴承的使用寿命。花键的齿形采用了标准的渐开线齿形，压力角选择通用的30度，和市面上绝大多数常规花键轴的参数匹配，不需要做特殊的齿形定制，用户在选型时只需要确认两端的花键齿数、大径尺寸与自身设备匹配，就可以直接投入使用。在传动扭矩的适配范围内，PLA材质打印的构件可以满足0.5N·m以内的持续扭矩传递需求，如果需要传递更大的扭矩，只需要更换更高强度的打印材料，不需要修改原有模型的结构尺寸，具备很强的适配扩展性。
