卡装式块型减振阻尼结构件

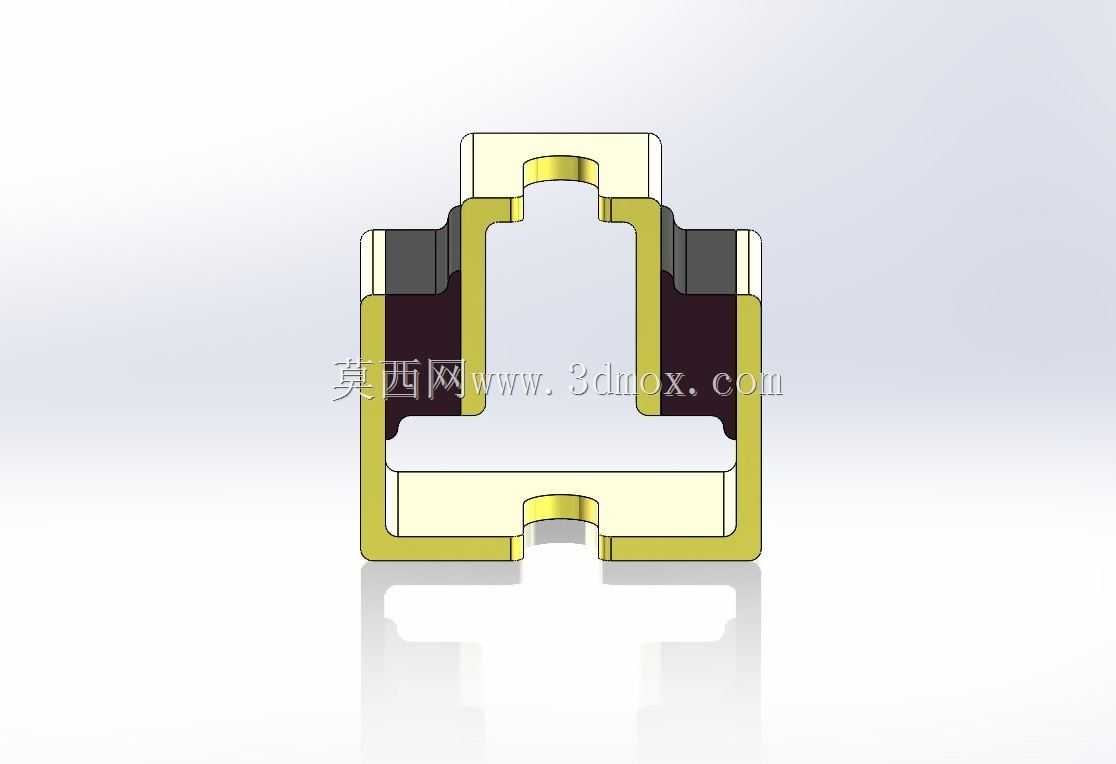

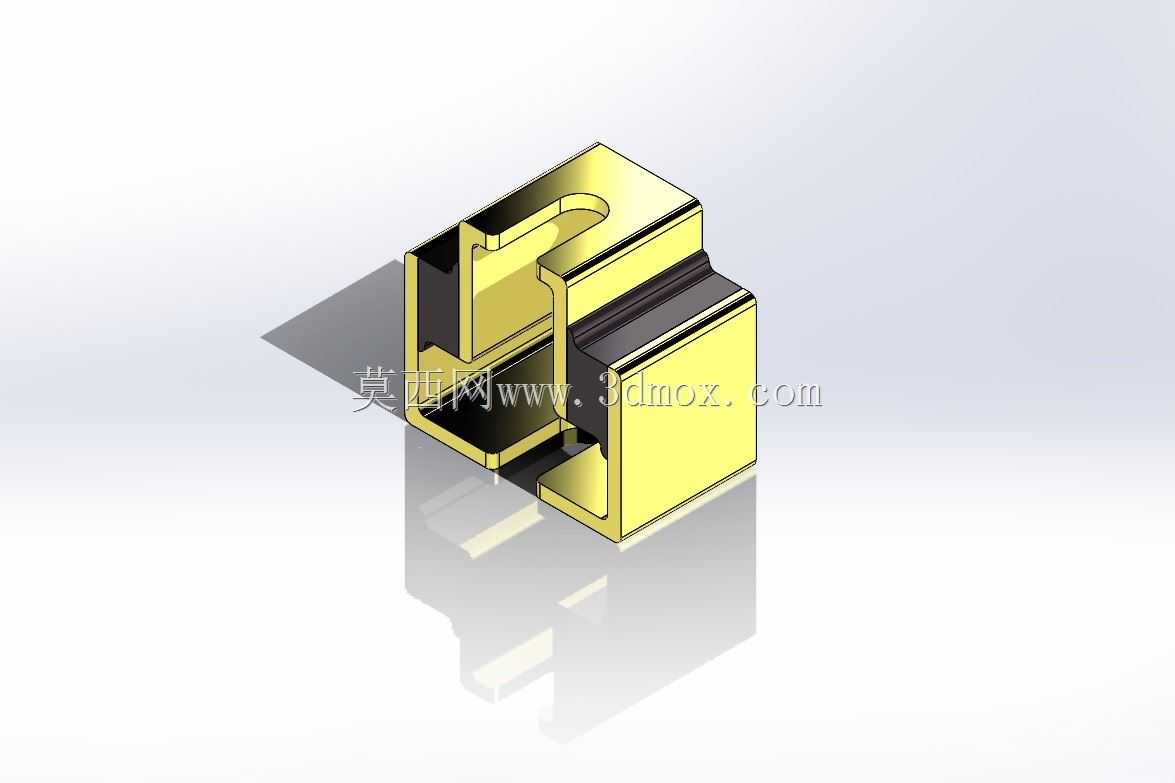

　　这款块型减振构件的设计初衷，是解决小载荷机电设备、管路附件在运行过程中产生的高频微幅振动传导问题，在工业现场的仪表安装支架、小型阀组固定位、精密传感元件安装座这类对振动幅值敏感的场景中，这类构件不需要额外设计复杂的安装固定结构，就能快速完成装配，切断振动传递路径。从结构形态上看，它采用对称式卡槽设计，主体为一体化成型的块体结构，两侧预留的卡接槽可以直接卡在预设的安装导轨或者设备基座的凸沿上，不需要额外打孔穿设螺栓，在空间局促的安装位里，这种卡装结构能大幅降低装配难度，尤其是在后期运维更换减振件的时候，不需要拆解周边相邻的管路或者线路，就能直接完成构件的替换。构件的中间部分设置了分层阻尼结构，外层为硬质承力层，负责承载被固定设备的静载荷，保证安装后设备的位置精度不会因为减振材料的蠕变出现偏移，内层嵌装的阻尼缓冲层则负责吸收振动能量，当设备运行产生的振动传递到构件时，阻尼层通过材料内摩擦将振动的动能转化为热能耗散掉，避免振动沿着安装基座传导到周边的精密元件上，也能减少振动带来的紧固件松动、焊缝疲劳开裂这类长期运行隐患。

　　在设计思路上，这款构件没有采用传统的圆柱形或者平板式减振垫结构，而是做了块体集成化设计，把安装卡接结构和减振阻尼功能整合在同一个构件上，省去了传统减振安装需要的配套压片、固定螺栓、防松垫圈等零散零件，减少了装配环节的零件管理成本，也避免了零散零件在振动环境下脱落掉入设备内部的风险。从安装边界来看，构件的整体外形为方正块体，各个安装面的平面度公差控制在合理范围内，卡接槽的开口尺寸与常用的设备安装凸沿厚度做了适配，安装时只需要将卡槽对准基座凸沿推入到位，就能完成固定，不需要额外调整安装间隙，构件的顶面为平整的设备安装面，可以直接承托需要隔振的小型设备或者阀块，安装面的粗糙度满足常规设备固定的摩擦系数要求，不会出现设备固定后滑移的问题。

　　在实际工况适配性上，这款减振构件针对的是中低载荷、高频振动的应用场景，比如气动控制回路里的小型电磁阀组安装，电磁阀频繁换向产生的高频振动如果直接传导到设备柜体内，会引发柜体钣金的共振，产生持续的噪音，还会影响柜内其他精密仪表的测量精度，加装这款减振块之后，能将传导到柜体的振动幅值降低到合理区间。还有在小型流体管路的固定场景中，管路内流体脉动产生的振动会沿着管夹传导到安装支架上，长期的脉动振动会导致管夹焊缝疲劳开裂，用这款减振块作为管夹和安装支架之间的隔振元件，能有效缓冲流体脉动带来的冲击载荷，延长管路固定结构的使用寿命。

　　在建模过程中，结构的各个过渡位置都做了圆角处理，避免应力集中，尤其是卡槽和主体连接的位置，是承载时的应力集中区域，通过合理的圆角过渡，能分散承载时的应力，避免构件在长期交变载荷下出现断裂。阻尼层和外层硬质承力层的结合面做了嵌合结构设计，不是简单的平面粘接，而是通过互相嵌合的凹凸结构增加结合面积，保证在长期振动环境下，阻尼层不会和承力层出现脱层分离的问题，提升构件的使用寿命。构件的整体尺寸紧凑，适合在安装空间有限的场景下使用，不需要预留太大的安装操作空间，在密集布置的阀岛、多回路仪表安装架这类空间紧张的位置，也能灵活布置，不会和周边的元器件产生安装干涉。
