三丰180-905组合量具替换收纳盒

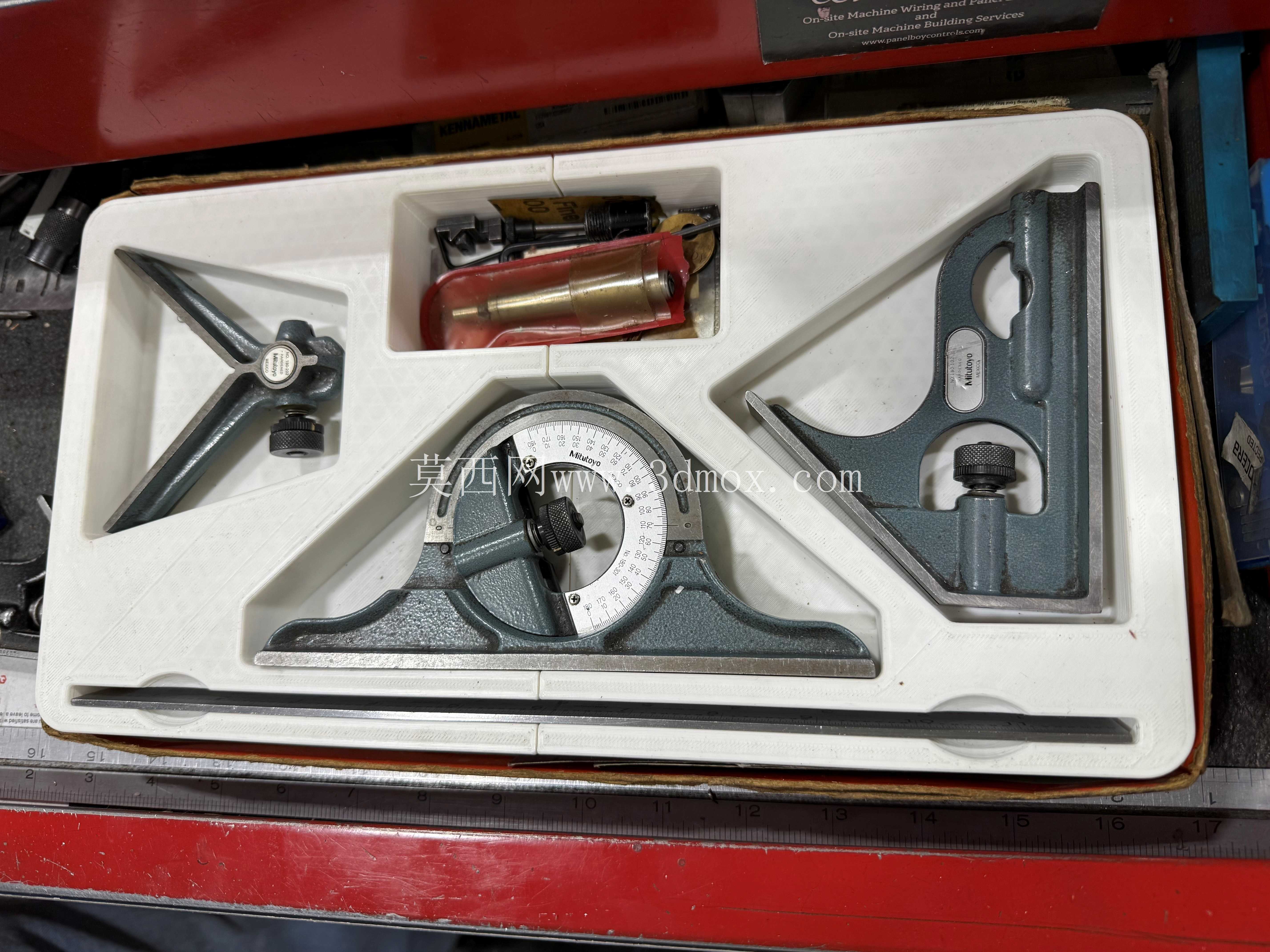

在机械加工车间的日常计量作业场景里，组合角度尺、直角尺、中心规这类多组件量具的收纳一直是容易被忽略却影响作业效率的环节，传统配套的聚苯乙烯泡沫盒长期接触切削液、车间油污后容易出现粉化、碎裂的问题，不仅无法固定量具组件，掉落的泡沫碎屑还会污染量具测量面，影响测量精度，这款替换收纳结构正是针对这类现场痛点做的适配设计。

从实际使用场景出发，这款替换盒适配200毫米×200毫米的工位工具台安装边界，设计时没有沿用原泡沫盒的整体式开槽结构，而是将内部容腔做了分半式布局，刚好能把组合量具的活动测头、角度盘、直角尺座、中心规附件等所有组件拆分后有序嵌入，每个组件的卡位都做了和零件外形匹配的仿形限位，避免车间转运、取放过程中组件晃动磕碰，保护测量基准面不受损伤。

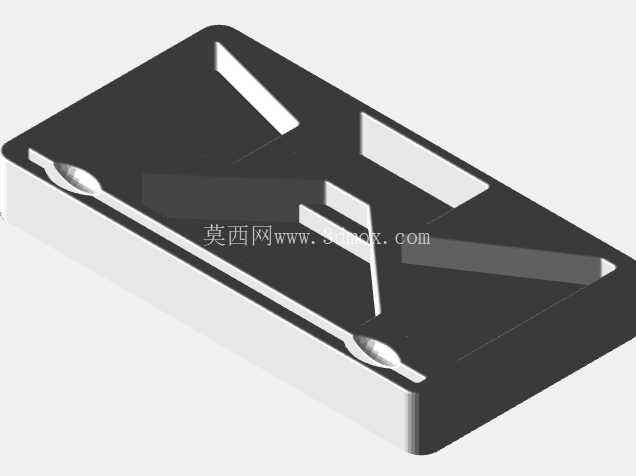

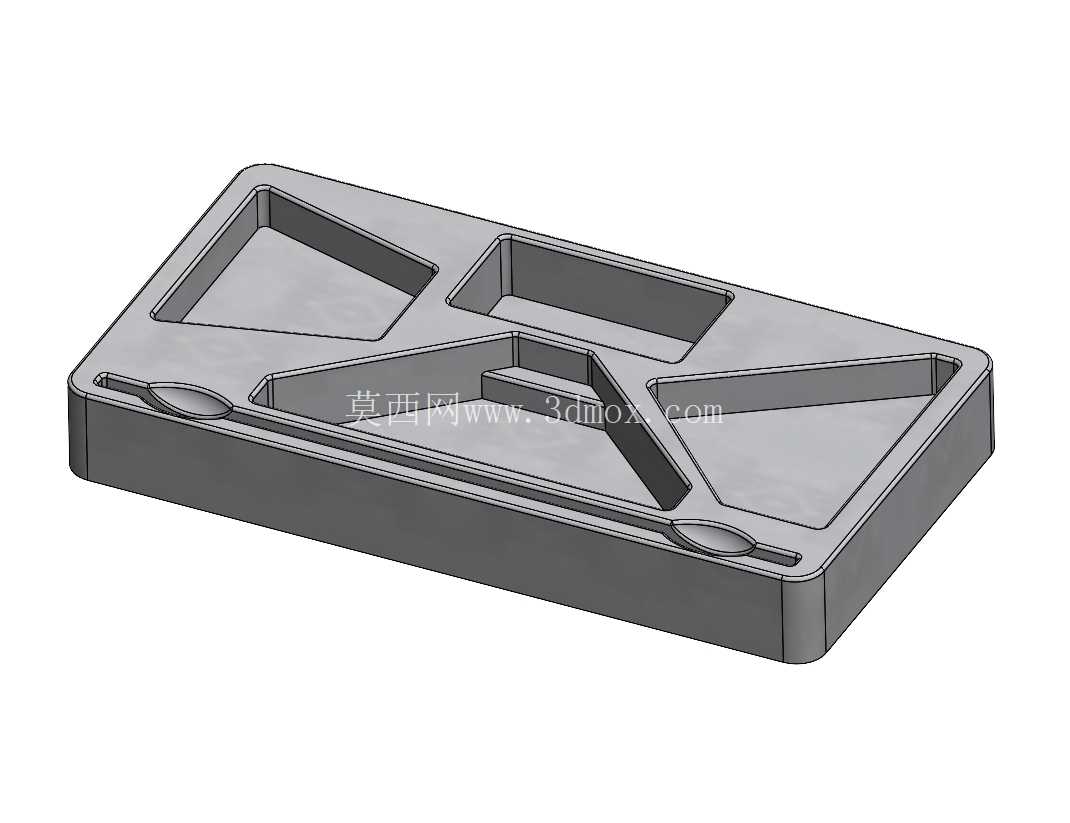

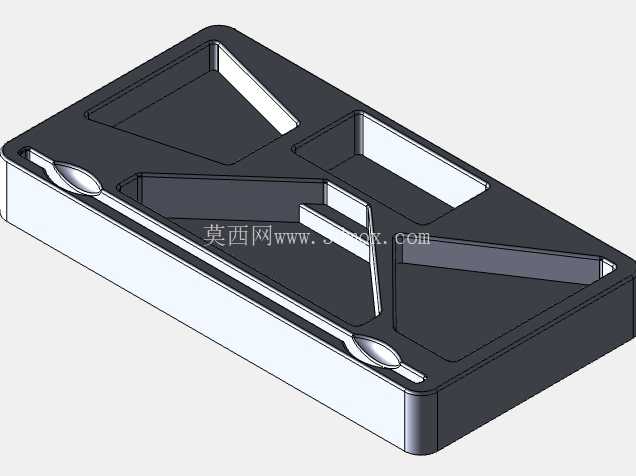

结构设计上采用组合方形套装的形式，替代原有的易损泡沫内衬，盒体的额外矩形腔是特意预留的扩展空间，日常作业中用到的测头备用件、小规格塞尺、计量校准用的小附件都可以放置在这个腔体内，不用再额外准备零散的收纳盒，适配一线计量人员、机床操作工的日常使用习惯，拿取量具时可以一次性取全所需组件，减少工位上零散物件的整理时间。

从安装适配性来看，整体外轮廓严格控制在200毫米见方的尺寸范围内，既可以直接嵌入工位工具台的预留量具放置槽，也可以单独放置在机床操作侧的工具架上，卡位的深度做了针对性设计，所有量具组件放入后不会突出盒体上表面，堆叠放置其他工具时也不会压到量具的测量工作面。每个卡位的边缘都做了微小的倒角处理，取放量具时不会刮伤量具的镀铬表面，也不会划伤操作人员的手部，适配车间高频次取放的使用强度。

不同于通用量具盒的通用开槽设计，这款替换结构完全对应三丰180-905系列组合量具的组件外形做了仿形适配，角度盘的卡位刚好贴合圆弧基座，直角尺的长槽卡位限制了尺身的径向窜动，活动测头的独立小槽可以把锁紧螺钉、测头附件分开固定，避免小零件在盒内晃动丢失。额外增设的矩形腔没有做固定的分隔，给使用者留出了自主调整收纳空间的余地，可以根据自身的作业习惯放置常用的计量辅助配件，不用受原厂收纳结构的空间限制。

在机加工现场的实际使用中，这类替换收纳结构可以直接替换老化损坏的原泡沫内衬，不需要改动原有量具盒的外盒结构，直接将做好的方形套装内衬放入原外盒即可使用，降低了替换成本。内衬的材质耐油污、耐切削液腐蚀，长期在车间环境下使用不会出现粉化、变形的问题，卡位的结构强度足够支撑量具的重量，不会因为长期受压出现塌陷，能持续保持对量具组件的固定效果，减少因为量具磕碰导致的精度失准问题，降低计量器具的维护校准成本。
