方孔驱动锥头式阀块调节嵌件结构

项目分类:阀门 发布时间:2025-10-12 ID:1085099
  • 方孔驱动锥头式阀块调节嵌件结构
  • 方孔驱动锥头式阀块调节嵌件结构
  • 方孔驱动锥头式阀块调节嵌件结构

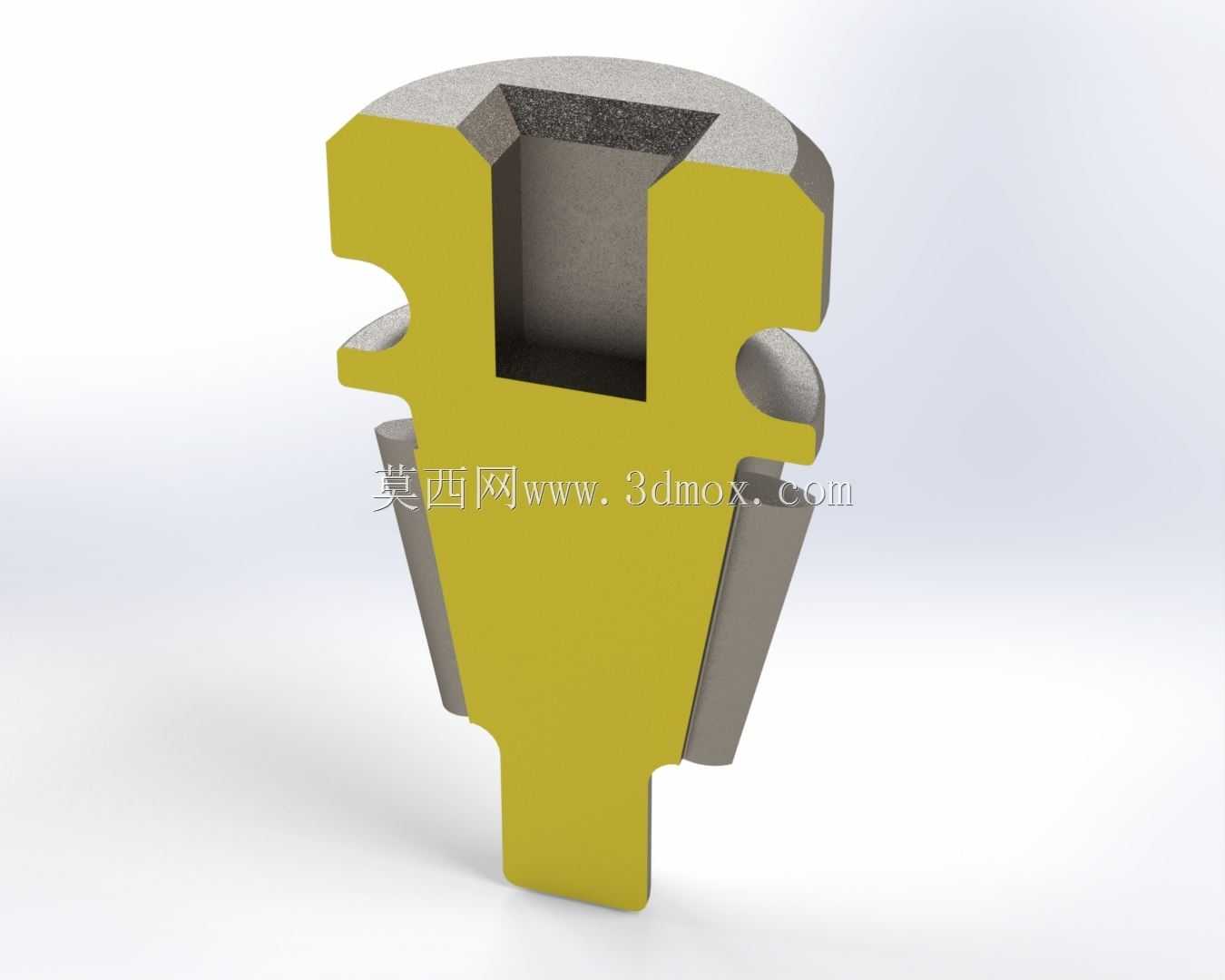

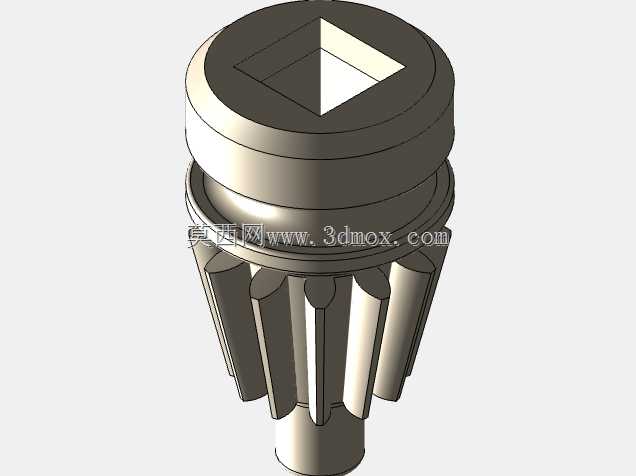

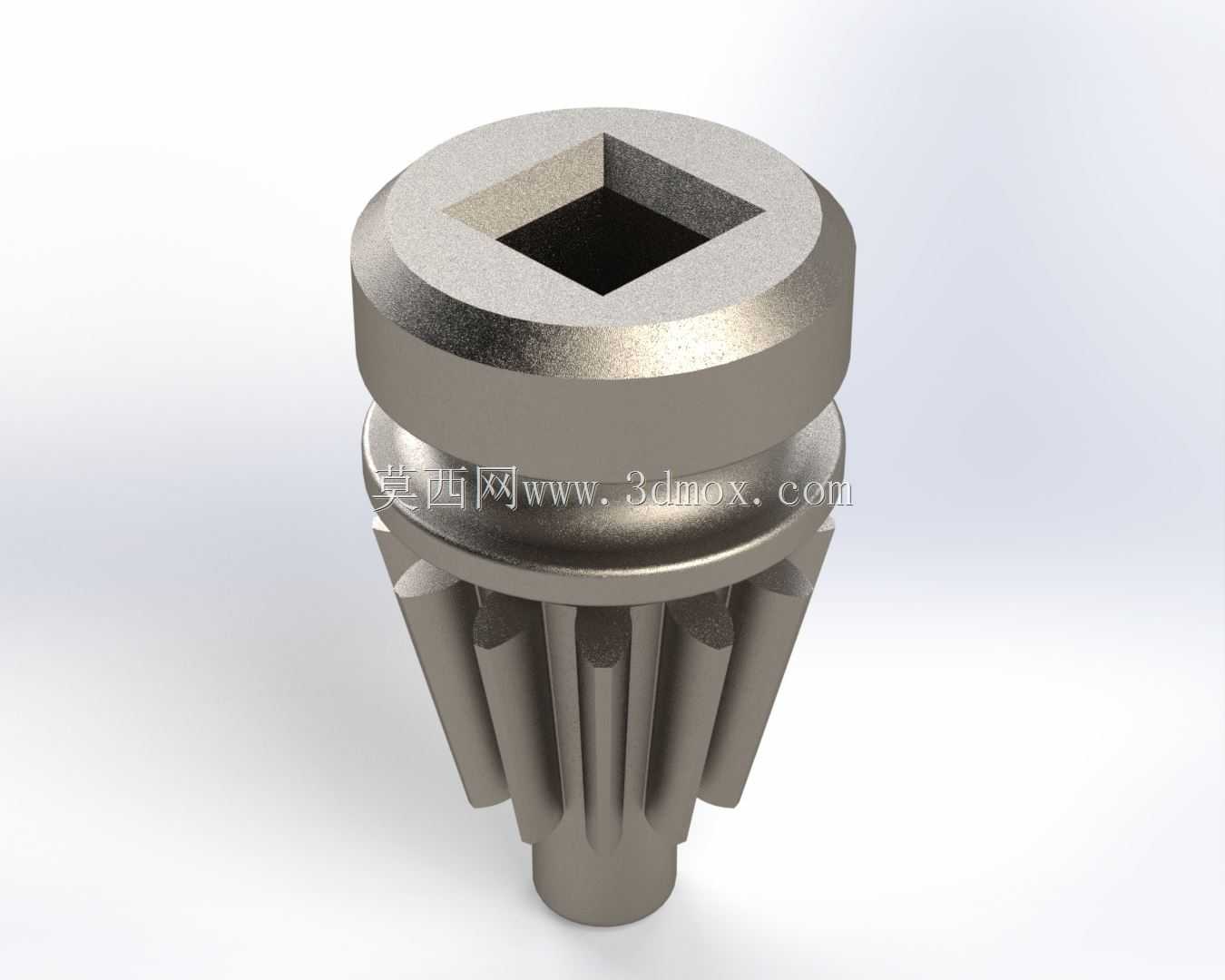

  这款嵌件是阀类组件里的核心调节执行零件,主要应用在中小通径的仪表阀、针型截止阀、流体控制支路的小型调节阀块内部,承担流量微调、通路启闭的扭矩传递与行程导向作用,在实验室流体控制管路、小型气动控制回路、液压测试台架的支路阀组里十分常见。从结构设计来看,顶部的内四方驱动孔是核心的扭矩输入接口,区别于外六角、一字槽的驱动形式,内四方结构在施加扭矩时受力面均匀分布在孔的四个侧壁,不会出现一字槽受力崩边、外六角打滑脱棱的问题,适配标准四方扳手的插入深度经过匹配设计,既保证足够的咬合长度避免扭矩过载时孔壁变形,又不会因为孔深过大增加不必要的加工成本,顶部的凸缘台阶做了圆角过渡处理,装配时可以直接卡在阀块的安装沉孔端面,限制零件的轴向窜动行程,避免调节过程中整个嵌件被顶入阀腔内部造成通路卡滞。

  中部的环形退刀槽是装配密封件的位置,槽宽和槽深的尺寸公差控制在0.02mm范围内,适配标准规格的O型密封圈,装配后密封圈被压缩在阀块内壁与退刀槽之间,阻断流体沿零件外壁的泄漏路径,保证阀组的压力密封性能,退刀槽两侧的台阶边缘做了微小的倒角处理,装配时不会刮伤密封圈表面,避免密封件被切边导致的泄漏隐患。下部的锥头带纵向导流槽结构是直接接触流体介质的工作段,锥面的锥度经过流体仿真优化,当零件沿轴向上下移动时,锥面与阀块内部的密封座之间的过流面积会线性变化,配合锥面上均匀分布的纵向导流槽,流体经过时不会产生紊流啸叫,也能避免介质中的微小杂质卡在密封面之间造成密封失效,导流槽的槽底做了圆弧过渡,没有加工应力集中的直角棱边,长期承受流体冲刷也不会出现槽边腐蚀剥落的问题。

  从安装边界来看,零件的最大外径与阀块安装孔的配合公差选用H7/g6的间隙配合,既保证零件可以在孔内顺畅轴向移动、周向转动不卡滞,又不会因为间隙过大造成密封圈偏磨,整体轴向长度匹配阀块的安装沉孔深度,顶部凸缘高出沉孔端面的尺寸控制在1mm以内,不会干涉外部扳手的操作空间,也不会因为突出过多造成外部防护结构无法装配。设计过程中针对不同的应用场景做了结构适配,如果是用在气体介质的阀组里,锥面的粗糙度要求达到Ra0.8,保证和密封座贴合时的气密性;如果是用在液体介质尤其是带微小颗粒的水基介质回路里,导流槽的宽度会适当放大,避免杂质淤积在槽内造成调节卡涩。

  零件的材质选用常规的易切削不锈钢,整体经过表面钝化处理,具备基础的防锈抗腐蚀能力,能适配大多数常规工业流体介质的使用要求,不需要额外做表面涂层处理就能满足长期使用的强度要求,在扭矩承受范围内,内四方孔可以承受至少5N·m的调节扭矩不会出现塑性变形,满足日常手动调节的受力需求。
