工业级活塞式鼓风机动设备三维结构

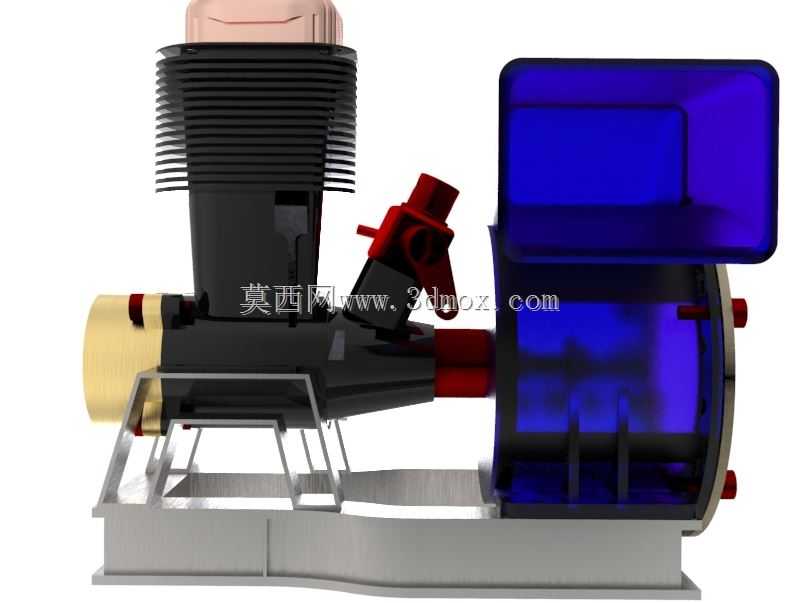

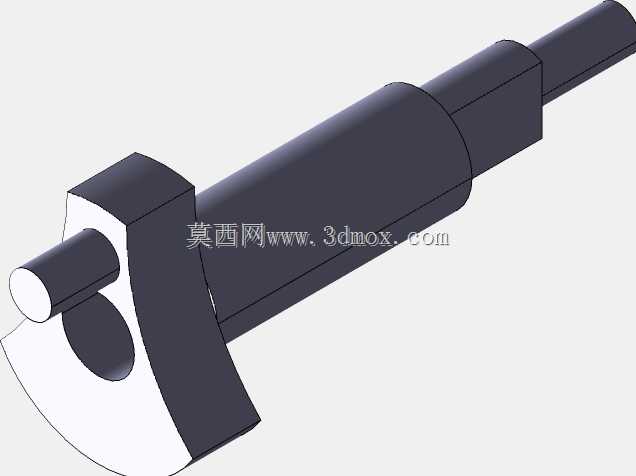

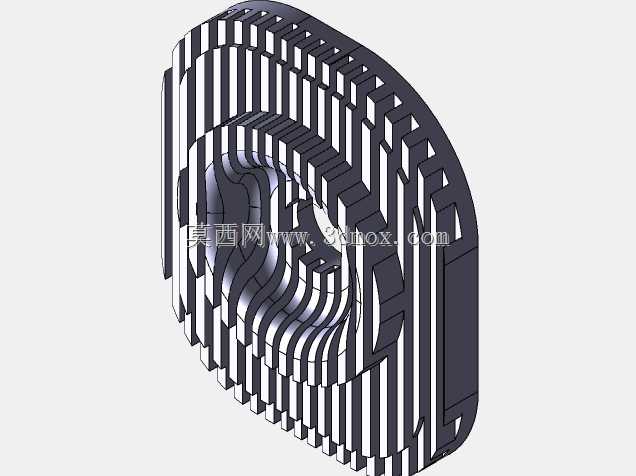

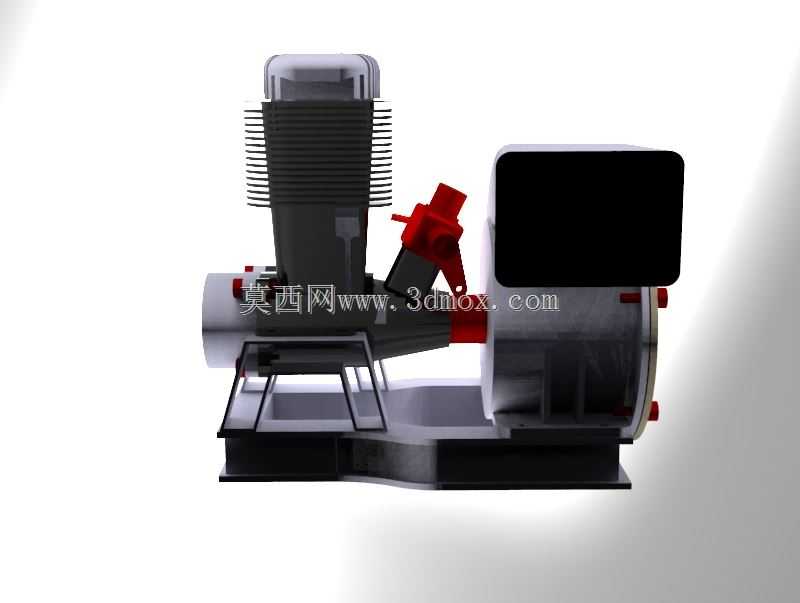

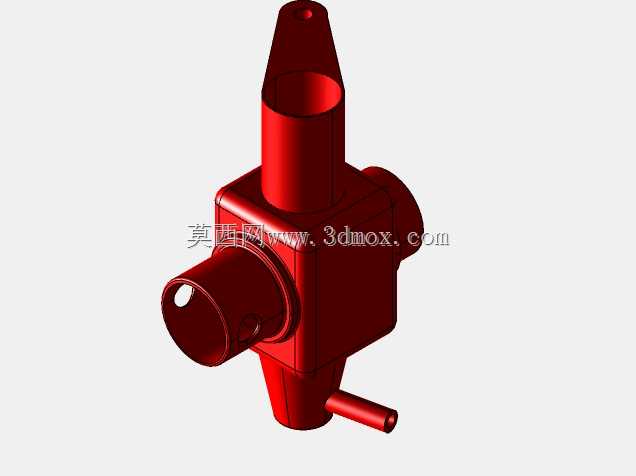

　　在车间气动系统配套、小型污水处理曝气、物料气力输送、燃烧设备供风这类场景里，这类活塞式鼓风机是非常常见的通用流体动力设备，和离心风机不同，它依靠缸体内活塞的往复运动完成气体压缩与输送，能提供更高的出口风压，适合管路阻力偏大、供风压力要求稳定的工况。从三维结构来看，这套模型完整还原了设备的核心组成：上部的散热缸体集成了环形散热鳍片，活塞往复运动产生的热量可以通过鳍片与空气对流快速散出，避免连续运行时缸内温度过高导致润滑失效、密封件老化加速；侧置的红色阀组部件是气路控制的核心，负责控制进气与排气的启闭时序，保证活塞往复过程中气体单向流动，避免回流造成的效率损失；右侧的黑色罩壳内部是动力传动与电机安装位，电机输出的旋转运动通过曲柄连杆机构转化为活塞的直线往复运动，整套传动结构被罩壳封闭，既可以避免运行过程中杂物卷入传动部件，也能降低传动噪音向外传递，同时减少车间内粉尘落在传动铰接点造成的磨损。

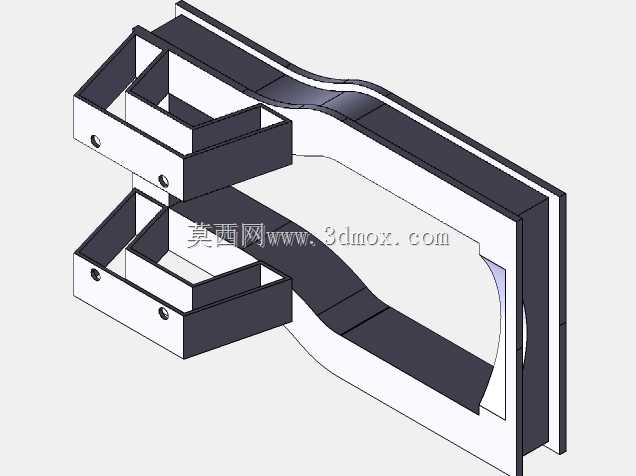

　　底座采用框架式焊接结构设计，底部预留了通用安装孔位，安装时可以通过膨胀螺栓直接固定在混凝土设备基础上，也可以搭配减震垫安装在移动机架上，适配不同的安装场景；底座的框架结构同时承担了承托缸体、传动组件、电机的作用，受力路径经过优化，缸体与传动部分的载荷直接通过底座纵梁传递到安装基础，避免运行过程中因应力集中导致的结构变形，保证活塞与缸套的同轴度长期稳定，减少偏磨故障的发生。

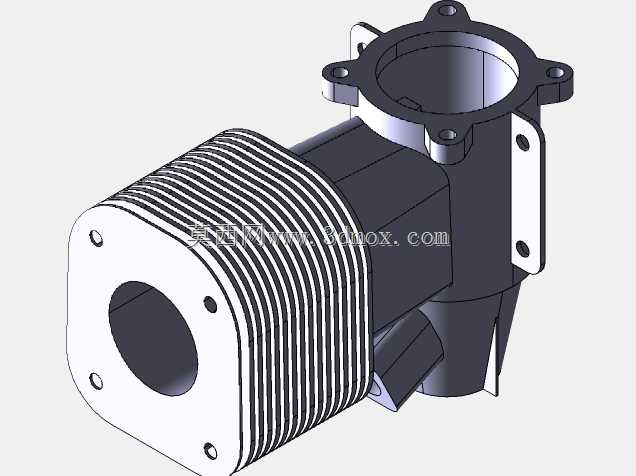

　　从设计逻辑上看，这套结构优先考虑了现场运维的便利性：缸体的散热鳍片采用等间距排布，表面积经过计算，在常规室温环境下连续运行时缸体温度可以控制在密封件耐受范围内，不需要额外加装水冷结构，降低了配套成本；阀组部件采用外置式安装，出现阀片磨损故障时不需要拆解缸体，直接拆下阀组端盖就可以更换易损件，大幅缩短现场维修的停机时间；电机安装位预留了不同功率电机的安装调节余量，可以根据实际需要的风压风量参数匹配对应功率的电机，不需要重新改动底座结构，适配不同工况的选型需求。在安装边界方面，这套设备的整体轮廓方正，突出部件只有侧置的阀组操作端，安装时只需要在设备周边预留半米左右的运维空间，就可以满足日常检查、阀组维护、润滑加注的操作需求；设备的重心落在底座几何中心附近，安装时不需要额外做配重处理，固定螺栓按照常规动设备选型标准配置即可，运行过程中活塞往复产生的惯性力通过底座的配重结构平衡，不会出现明显的整机振动。

　　这类鼓风机在实际使用中，常配套在小型工业锅炉的送风系统、粮食加工线的物料气力输送、小型污水处理站的曝气池供气、车间气动工具的集中供风等场景，相比大型离心风机，它的结构更紧凑，安装不需要复杂的混凝土基础，风压输出稳定，在小流量高风压的工况下运行效率更高；模型还原的结构细节覆盖了从动力输入、运动转换、气体压缩到安装固定的全流程，每一处连接结构、安装位、避让空间都按照实际工业产品的设计逻辑呈现，没有出现结构干涉、安装位缺失这类建模常见问题，对于做通用气动设备选型、小型供风系统布局、设备结构教学演示的从业者来说，可以直接用来做方案布局演示、结构拆解教学，也可以作为同类型设备改型设计的基础参考，在建模过程中可以直接提取核心的传动结构参数、安装孔位尺寸、轮廓边界数据，减少重复建模的工作量，也能避免自行建模时容易忽略的散热结构设计、运维空间预留、应力路径优化这类实际工程问题。
