压缩机用弯型高压输油金属软管结构

　　在往复式、螺杆式工业压缩机的整机油路布局中，这类带硬管骨架的高压输油软管是连接润滑油泵、缸体冷却腔、轴承座供油点的核心管路部件，区别于全柔性橡胶软管，这类弯型定型软管兼顾了定型走向的安装便利性与高压工况下的抗形变能力，在中小排量固定式压缩机的紧凑机舱布局中应用十分广泛。从实际工况需求来看，压缩机运行过程中油路承担的作用并非单一输送润滑油：曲轴、连杆轴瓦等运动副的持续润滑需要稳定压力的机油供给，压缩过程中缸体积攒的热量需要通过润滑油路带走部分热量，活塞环与缸壁的配合间隙需要机油形成密封层降低压缩气体泄漏，同时机油循环还会裹挟运动副磨损产生的金属碎屑回到油滤端完成杂质过滤，这就要求连接各点位的输油管路既要耐受持续的油压脉动，还要适配机舱内紧凑的弯折空间，避免与周边旋转部件、高温缸体发生干涉。

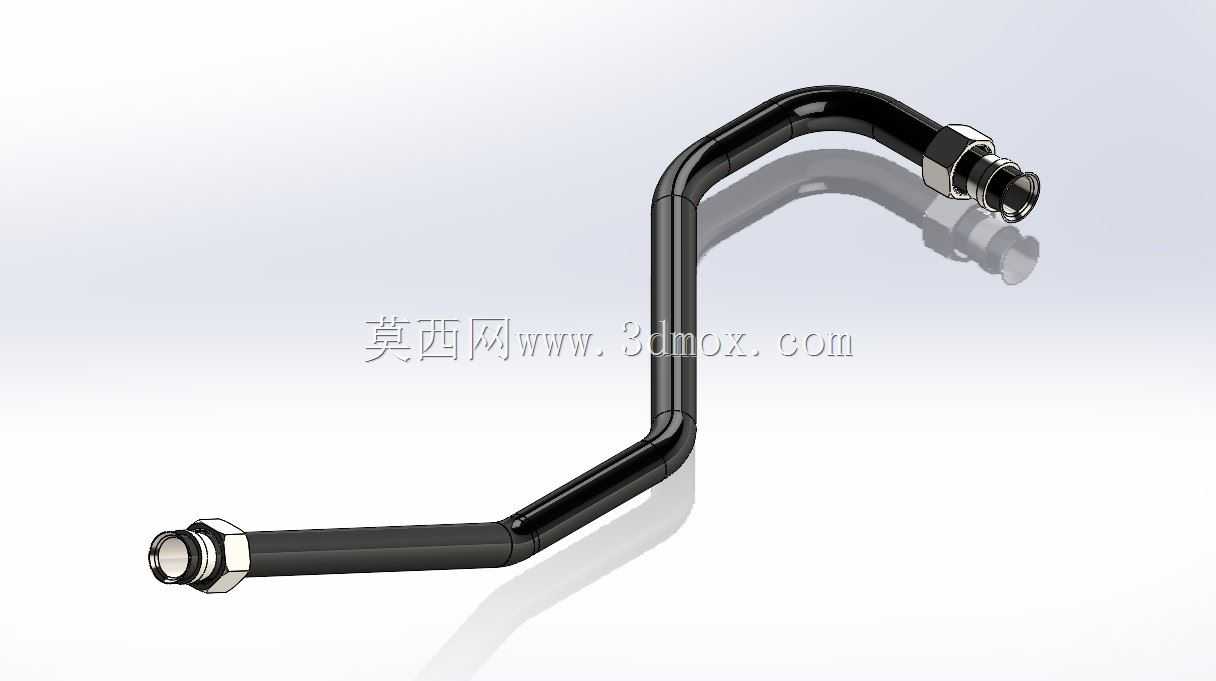

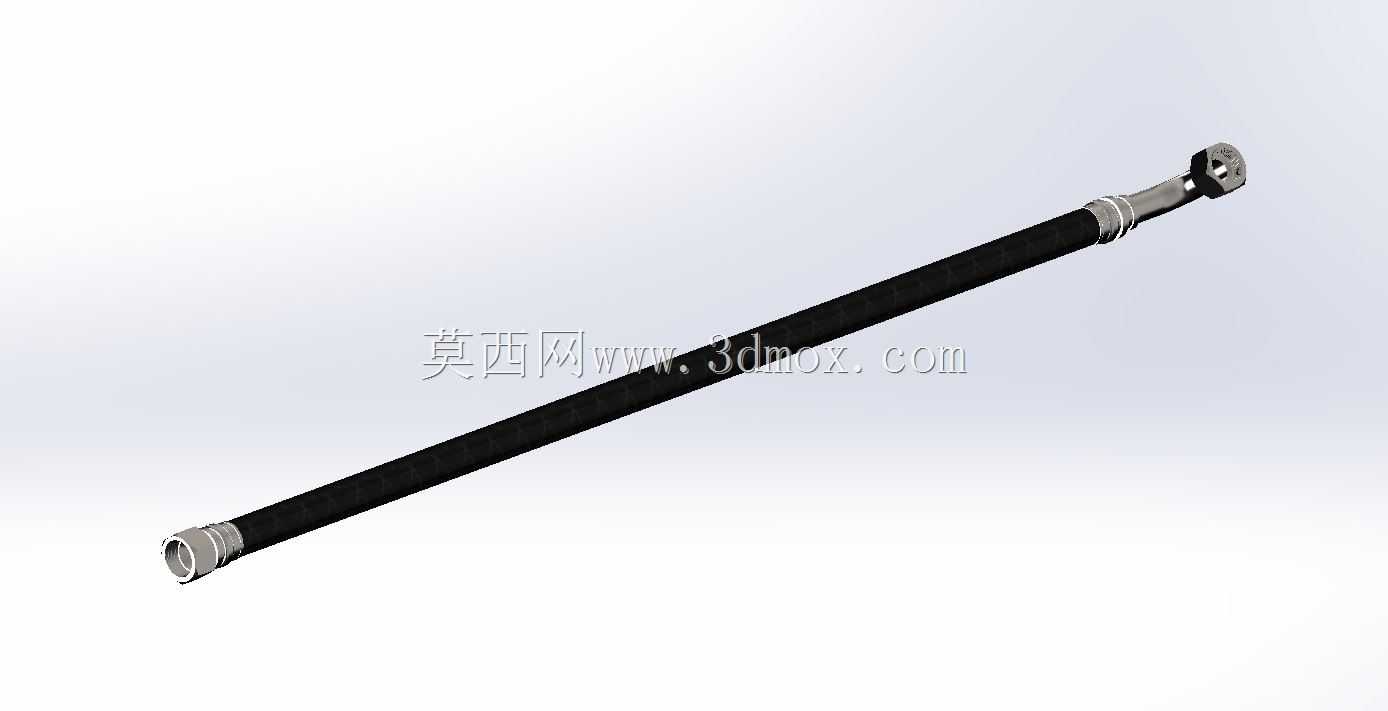

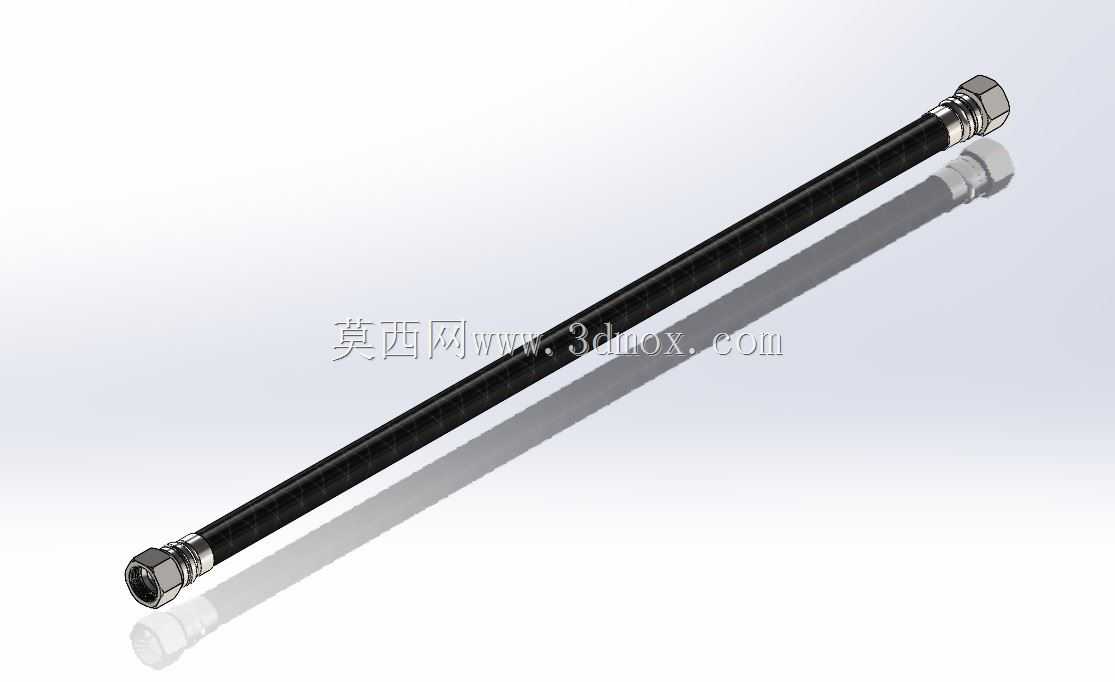

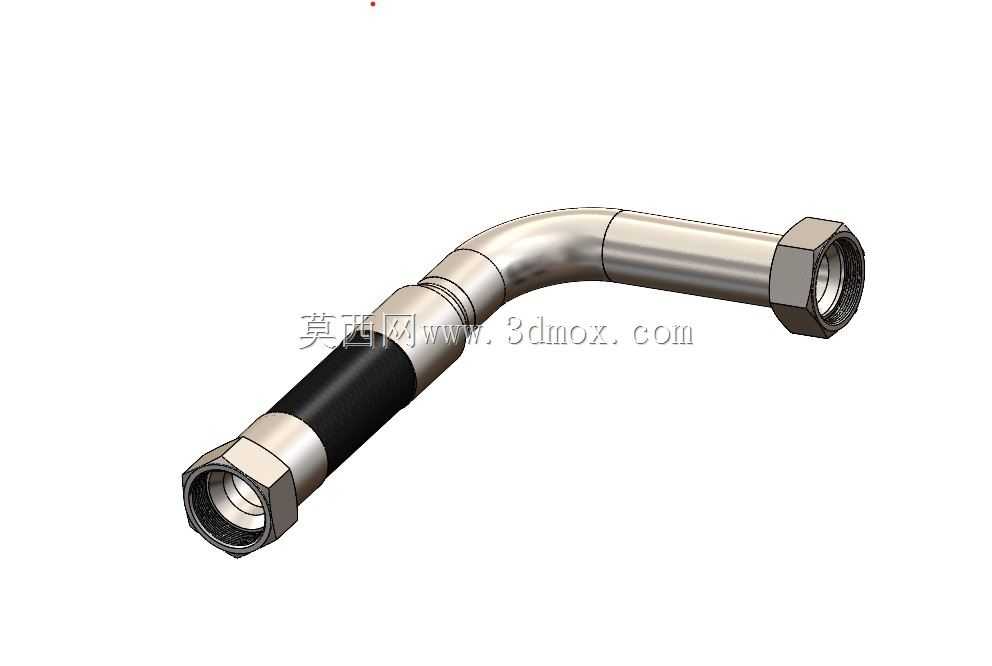

　　这款弯型输油软管在设计上采用了金属硬管弯折定型作为主体骨架，外部包覆高压耐油橡胶层，两端采用标准卡套式螺纹接头，主体弯折角度经过空间布局校核，两段直段长度分别匹配油泵出油口与缸体供油点的安装间距，弯折处的圆角半径严格控制在硬管弯折工艺允许的最小半径以上，避免弯折处出现管壁减薄、应力集中导致的长期运行开裂问题。从安装边界来看，两端接头的外螺纹规格匹配压缩机通用的油路接口标准，接头处的六角螺母段预留了标准扳手的操作空间，安装时不需要额外调整管路走向，直接对准接口拧紧即可完成装配，大幅降低了现场装配的管路调整工作量。

　　管路整体的定型走向完全避让了压缩机运行过程中的运动部件轨迹，与周边高温壳体的间隙控制在安全距离以上，避免长期接触高温导致外层橡胶过早老化。在耐压性能设计上，管壁的金属骨架层可以承受压缩机润滑油路的常规工作压力，即使出现油路瞬时压力冲击，也不会出现管路鼓胀、接头崩脱的问题，两端接头的密封结构采用金属锥面配合橡胶密封圈的形式，既保证了金属接触的定位精度，又通过橡胶密封圈填充微观间隙杜绝长期运行的渗油问题。

　　在实际设备维护场景中，这类定型软管相比现场弯折的铜管、随意布置的橡胶管，更换时不需要现场配做管路，直接采购同型号备件即可快速替换，大幅缩短了压缩机的停机维护时间，同时定型化的管路走向也避免了不同维修人员安装时管路走向不一致导致的干涉、磨损隐患。从建模逻辑来看，这类管路的三维建模需要先确定两端接口的空间坐标点，再根据周边部件的避让需求绘制中心走线，弯折处的圆角参数要结合实际管材的弯折工艺设定，不能出现工艺无法实现的锐角弯折，两端接头的模型要严格按照标准接头的尺寸绘制，保证装配时的配合精度，外层橡胶包覆层的厚度要根据耐压等级设定，同时要考虑橡胶层与金属骨架的装配间隙，避免建模时出现干涉。在整机管路装配校验环节，这类定型软管的三维模型可以提前验证管路与周边部件的间隙是否满足要求，提前排查安装后可能出现的磨损、干涉问题，减少物理样机试制阶段的管路整改工作量。
