AB301柜门锁杆式平面锁具结构

　　这款AB301系列杆式平面锁主要面向工业柜体、电气控制柜、配电箱、通信机柜以及自动化设备外防护门的闭锁需求，属于面板嵌入式长条形锁具。它的外观采用竖向窄长布局，锁体正面与门板安装面基本齐平，外露部分没有明显凸起，能够减少设备搬运、人员巡检和生产线维护过程中的磕碰风险，也适合安装在通道较窄、门板外侧空间受限的场合。锁体上部设置转动手柄，手柄展开后可带动内部锁舌或连杆机构动作，下部集成锁芯区域，通过钥匙控制启闭权限，既满足日常检修时快速开门的操作要求，也能避免非授权人员随意打开柜门。

　　从实际使用场景看，这类锁具并不只是简单的门板扣合件，而是柜体防护系统中的关键连接部件。在交流稳压器、变压器柜、低压配电屏以及工业电源设备中，门板往往需要承担屏蔽、防护和外观整合作用。平面锁安装后，手柄在闭合状态下贴合面板，锁体背后的传动件伸入门板内侧，通过旋转把手驱动锁舌进入柜体边框的扣位，或者进一步连接上下连杆，实现多点锁紧。相比小型转舌锁，长柄结构能够提供更大的操作力臂，在密封条压缩量较大、柜门较宽或者防护等级要求较高的设备上，关门后可以让门板四周更均匀地贴紧密封面，降低灰尘、潮气和飞溅物进入柜内的概率。

　　建模时需要重点处理锁体与门板之间的安装边界。该类产品通常采用面板预埋或开孔嵌入方式，门板上要开出与锁体外形匹配的竖向安装孔，并在背面预留锁壳、锁舌和联动片的运动空间。正面可见的装饰面板承担定位和遮盖开孔的作用，背后的安装耳、螺钉孔或卡爪用于将锁体固定在门板上。若门板材料为薄钢板，需校核开孔边缘到门板折弯边的距离，避免安装后锁壳与加强筋、铰链、线束槽发生干涉；若门板内部布置了铜排、断路器、变压器绕组或风道部件，还要确认把手旋转行程和锁舌弹出方向不会压碰内部元件。

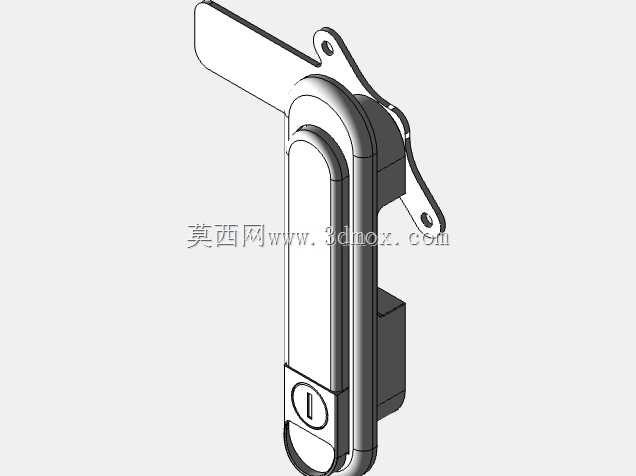

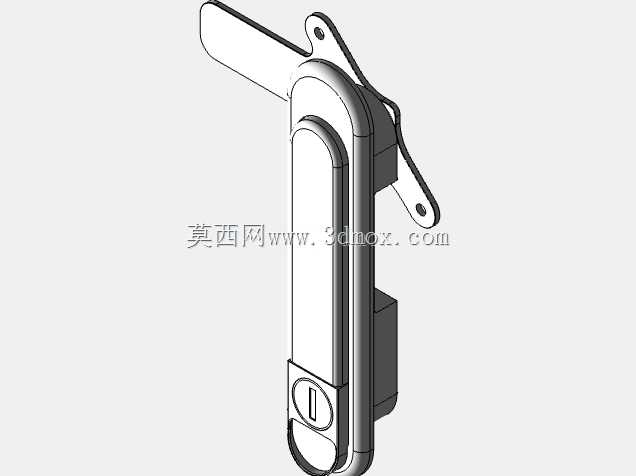

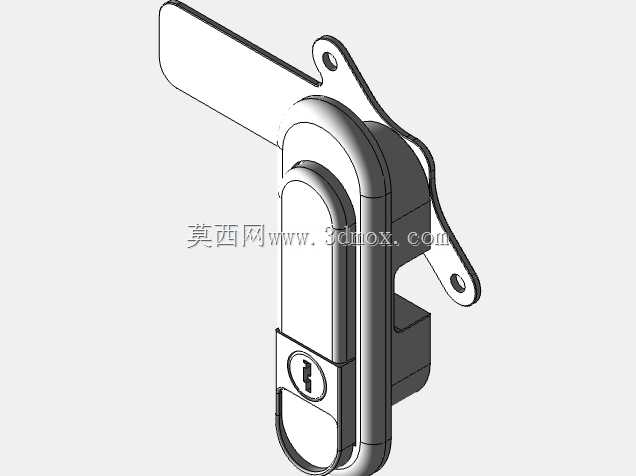

　　结构设计上，外露手柄与隐藏式锁体之间的层次关系比较关键。手柄闭合时沉入正面轮廓，端部与锁芯区域形成连续的竖向线条；开启时手柄绕上端或中部转轴翻起，操作者握持长度充足，转动过程中力传递到后方的凸轮或锁舌。模型中可以看到侧向伸出的安装片和铰接轮廓，这些特征决定了锁体在门板上的固定方式，也反映出装配时需要从门板正面放入、背面锁紧或通过螺钉反向固定的工艺路线。下部钥匙孔周围应保留足够的钥匙插拔空间，不能让门板加强筋或铭牌边框遮挡锁芯。

　　尺寸校核方面，不能只关注锁体正面的长宽，更要把背面深度、手柄展开半径、锁舌伸缩量和连杆连接位置统一纳入柜体总装。锁体背面伸入柜内的深度会影响门板内侧可用空间，尤其在电气柜中，线束、线槽和端子排常常贴近门板布置，若预留不足，关门时会出现线束被锁壳挤压的问题。手柄向外翻开时，还要检查相邻柜门、并柜侧板以及墙面之间的距离，避免两门并装时手柄互相干涉。锁舌与柜体扣挡之间应留有合理配合间隙，过紧会造成开门阻力大、钥匙扭矩升高，过松则会导致门板振动、密封不严。

　　在材料与工艺层面，这类锁具常见压铸锌合金本体配合钢制锁舌或连杆，表面做喷涂、镀铬或发黑处理，以兼顾外观一致性和耐腐蚀能力。三维结构中应体现面板圆角、转轴孔、锁芯台阶、安装耳孔和背部加强筋等细节，这些特征既影响模具成型，也关系到锁具承受侧向载荷时的强度。对于设备厂选型而言，该结构适合需要频繁维护、门板尺寸较大且对外形整洁度有要求的工业柜体，能够把操作、锁紧和权限管理集中在一个紧凑的面板组件中。
