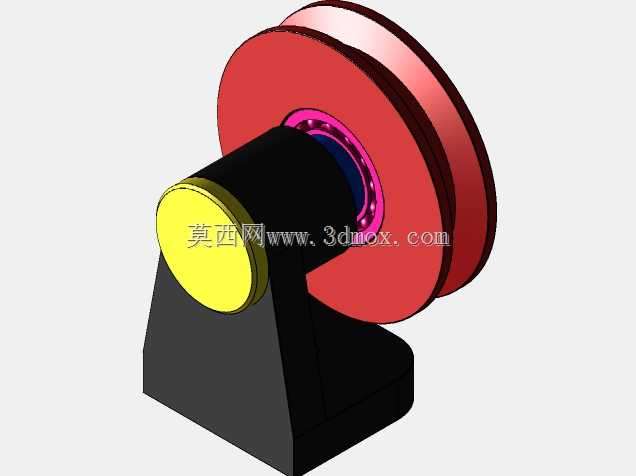

带安装支座的集成式轴承皮带轮结构

　　在中小功率带传动场景里，这类集成支座的轴承皮带轮常被用作末端张紧轮或者定轴传动轮，常见于轻工输送线、小型机床辅机、农用小型机具的传动链路中，区别于需要额外配套轴承座、单独穿轴装配的分体式皮带轮，它把支撑支座、转轴、滚动轴承、带轮本体整合为一个独立组件，现场安装时不需要额外选配轴承、调整轴系配合，直接通过支座底部的安装孔固定在设备机架预设位置即可，能大幅缩减现场装配的调试周期，也降低了装配环节因配合公差选择不当导致的轴承早期磨损、带轮跳动超差问题。

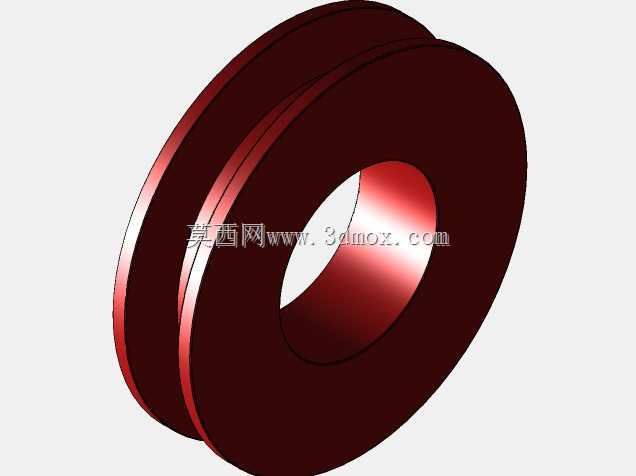

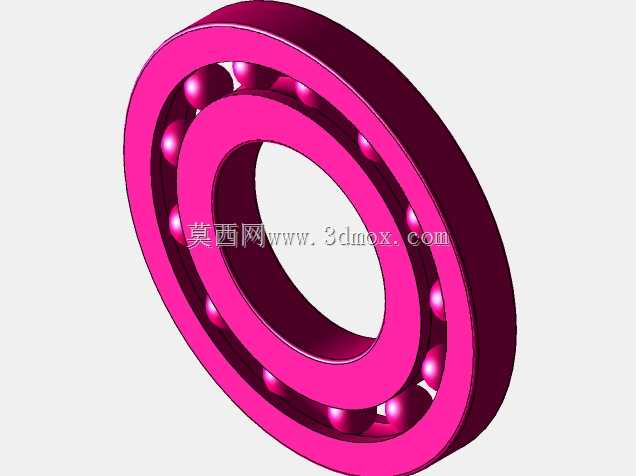

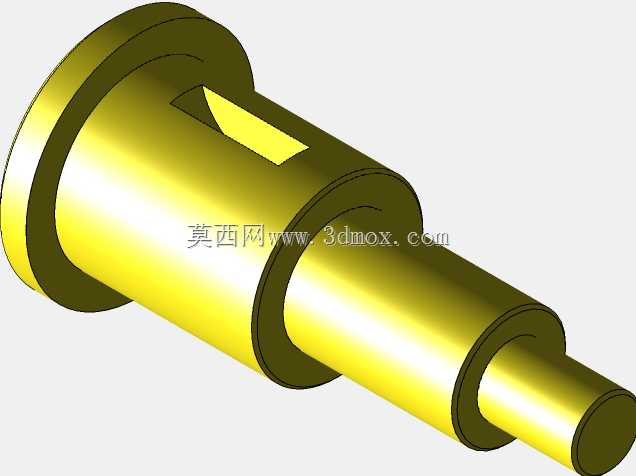

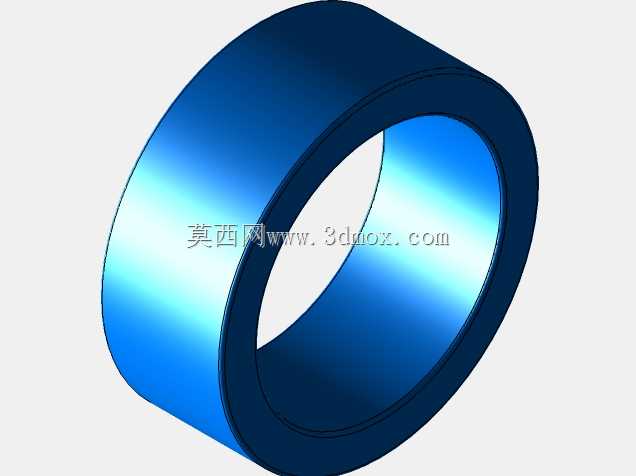

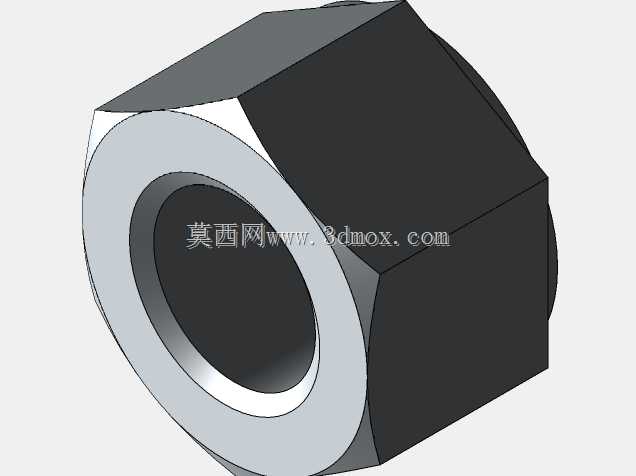

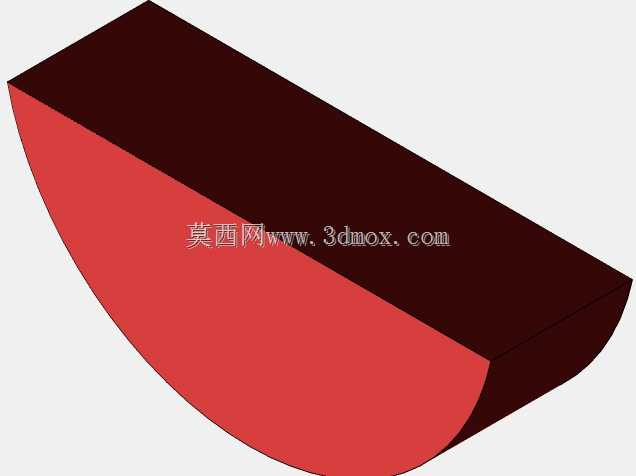

　　从结构设计逻辑来看，这个组件的核心是把带轮的回转支撑完全内置，带轮的轮槽部分采用双槽结构，适配对应截面的V带或者平带传动，轮缘部分做了加厚处理，避免长期受皮带张紧力作用出现轮缘变形，轮槽的工作面粗糙度控制在适合皮带摩擦传动的区间，既不会因为过于光滑导致传动打滑，也不会因为粗糙度过高加速皮带的磨损。内置的滚动轴承直接嵌装在带轮的轮毂内孔中，轴承内圈与固定在支座上的芯轴过盈配合，芯轴与支座采用一体式铸造成型后再做机加工，保证芯轴的轴线与支座安装底面的平行度公差，避免带轮安装后出现偏摆，导致皮带运行时跑偏、掉带。支座部分采用L型弯臂式结构，底部的安装平面预留了两个螺栓过孔，安装时可以根据现场的张紧需求，在机架的长圆孔内微调安装位置，实现皮带张紧度的调整，不需要额外设计张紧调节机构，对于空间紧凑、传动链路简单的设备来说，这种结构能省掉不少周边的安装附件。

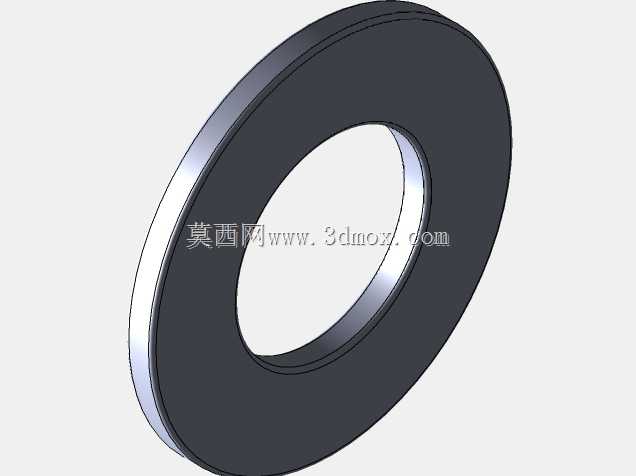

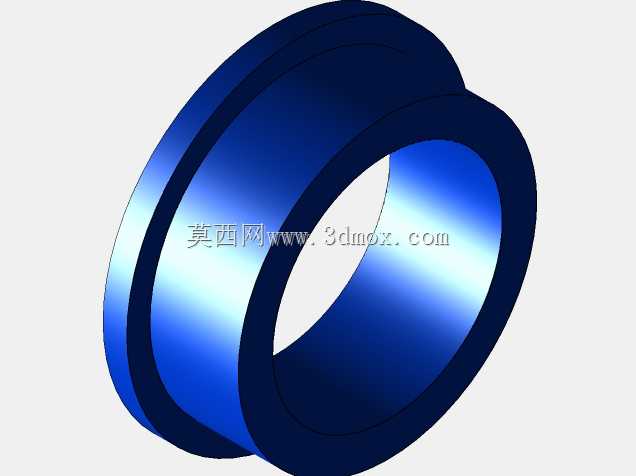

　　从安装边界来看，这类组件的安装占用空间主要集中在带轮的径向回转范围和支座的固定区域，设计选型时需要预留出带轮径向的安全间隙，避免带轮回转时与周边的管线、结构件发生刮碰，同时要保证支座安装面的平面度，避免安装时支座出现翘曲，导致芯轴倾斜，加剧轴承的偏载磨损。芯轴的伸出端做了轴端挡圈的安装位，装配轴承后通过轴端挡圈限制轴承内圈的轴向窜动，带轮轮毂的外侧也设计了对应的密封挡边，能阻挡车间内的粉尘、切削液或者农用场景的泥水进入轴承内部，延长轴承的维护周期，不需要频繁加注润滑脂。在实际使用中，这类集成式皮带轮的传动效率比分体式装配的结构略高，因为省去了多余的连接配合环节，轴系的同轴度更容易保证，运转时的振动和噪音也更小，适合转速在中低速区间、传递扭矩不大的传动场景，如果是高速重载的传动场景，则需要额外校核轴承的额定动载荷以及带轮的动平衡等级，这类集成结构因为支座和芯轴是一体的，动平衡调整时需要连同支座部分一起做，反而不如分体式结构灵活，所以它的适用场景主要集中在中小功率、安装空间紧凑、维护频次低的设备上。

　　设计这类结构的时候，首先要根据传递的功率计算皮带的型号和根数，确定带轮的基准直径，避免带轮直径过小导致皮带的弯曲应力过大，缩短皮带使用寿命；其次要根据带轮的径向载荷选择对应载荷等级的滚动轴承，计算轴承的额定寿命满足设备的大修周期要求；支座的壁厚要根据承受的张紧力做强度校核，避免长期受张紧力作用出现支座变形，导致带轮倾斜；芯轴与轴承内圈的配合公差、带轮轮毂与轴承外圈的配合公差要按照标准公差选取，过盈量太大会导致轴承装配后游隙过小，运转时发热抱死，过盈量太小则会出现配合面打滑，磨损加剧。另外带轮的轮槽角度要和选用的皮带角度匹配，角度偏差过大会导致皮带与轮槽的接触面积不足，传动能力下降，还会加剧皮带的侧面磨损。在三维建模过程中，这类组件需要把各个零件的配合关系完全还原，包括轴承内部的滚动体、保持架结构，支座的铸造圆角、安装孔的沉头结构，带轮轮槽的精确截面，这样在做虚拟装配的时候才能检查出是否存在干涉问题，也能直接导出工程图用于生产加工，不需要后续再做细节补全。
