马耳他克鲁斯十字轮间歇传动箱结构

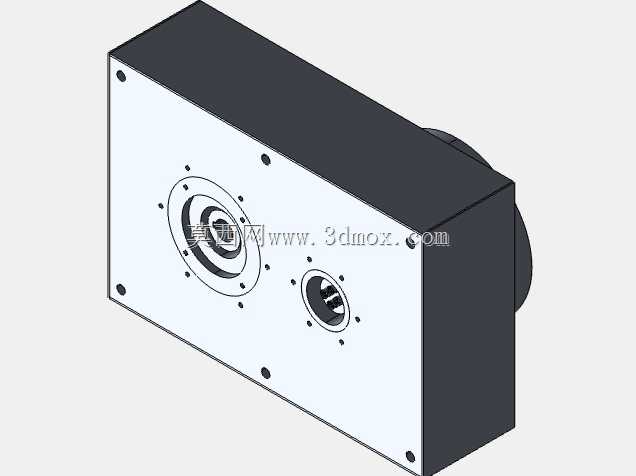

　　这套间歇传动结构核心采用马耳他克鲁斯槽轮原理，也就是工程领域常说的日内瓦轮机构，主要适配需要周期性间歇转位、分度送料的自动化工位场景，常见于多工位转盘装配线、包装机械的步进送料单元、轻工设备的周期进给机构，也可用于小型专用机床的转位刀架驱动环节，相比棘轮间歇传动，槽轮机构的传动冲击更小，分度定位精度更稳定，在中低速间歇传动场景下的运维成本更低。从结构布局来看，整个传动箱采用封闭式箱体设计，箱体为规则矩形焊接或铸造成型结构，安装面预留了多个沉头固定孔位，可直接通过螺栓固定在设备安装基板上，输入轴端从箱体侧部伸出，可通过联轴器连接驱动电机或者同步带轮，输出端为带定位止口的法兰轴结构，可直接安装转盘、夹具或者待驱动的转位工装，输出轴旁设置的小直径轴端为锁止弧配合轴，在槽轮进入停歇阶段时，主动拨盘上的锁止弧会与槽轮的凹弧面完全贴合，避免槽轮在停歇工位出现窜动，保证工位定位的刚性。

　　设计过程中首先确定了槽轮的槽数为4槽，对应每次转位90度的分度需求，主动拨盘的圆销直径与槽轮的导槽宽度采用H7/g6的间隙配合，既保证传动过程中无卡滞，又将配合间隙控制在最小范围，减少转位启停阶段的回差。箱体内部的轴承安装位均设计了定位台阶，输入与输出轴均采用深沟球轴承支撑，承受径向传动载荷，针对槽轮与拨盘的啮合区域，箱体内部预留了润滑脂存储腔，可填充锂基脂实现长期免维护润滑，避免开放式传动的粉尘侵入问题。安装边界方面，箱体的长宽高尺寸适配常规小型自动化设备的安装空间，输入轴中心高与输出轴中心高的差值经过精准计算，保证拨盘圆销进入导槽时的传动角处于最优区间，减少传动过程中的侧向力，避免轴承受偏载过早失效。

　　输出法兰的止口尺寸与端面螺孔采用通用工装安装规格，可直接适配市面上标准的多工位转盘、气动夹具安装板，不需要额外做转接法兰，降低设备集成的加工成本。在实际工况适配中，这套传动结构可适配每分钟15-30次的间歇转位频率，转位过程中的加速度曲线平滑，没有刚性冲击，适合对工位定位稳定性有要求的中轻载场景，比如电子元件装配转盘、药品泡罩包装的步进送料、小型零件检测的工位转序，相比采用凸轮分割器的同规格分度单元，这套槽轮传动箱的结构更简单，零件加工难度更低，后期维护时仅需检查轴承磨损与润滑状态即可，不需要专业人员做间隙调整。

　　箱体的外露面均做了发黑或者喷塑防锈处理，可适配一般工业车间的使用环境，安装孔位采用对称布局，支持水平、垂直两种安装方向，可根据设备的整体布局灵活调整安装姿态，输入轴端可根据驱动源的不同选择安装键槽轴或者扁丝轴结构，适配不同的联轴器连接需求。锁止弧的配合面经过精磨处理，停歇状态下的配合间隙控制在0.02mm以内，保证转位停止后没有明显的晃动，满足装配、检测工位的定位精度要求，导槽的端部设计了卸荷槽，避免圆销进入和退出导槽时出现应力集中，延长槽轮的使用寿命。
