直升机气动系统管路空气分配阀结构

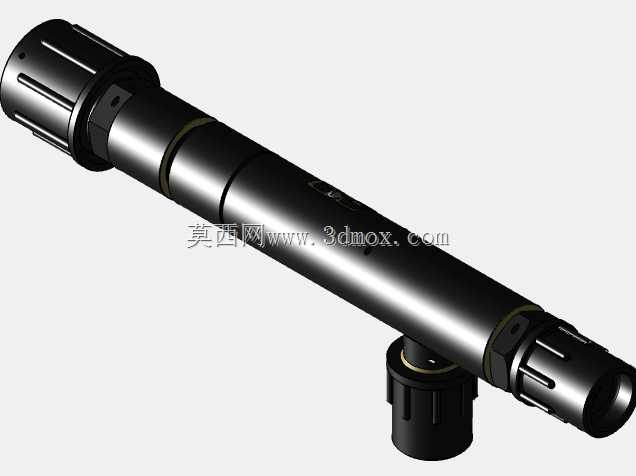

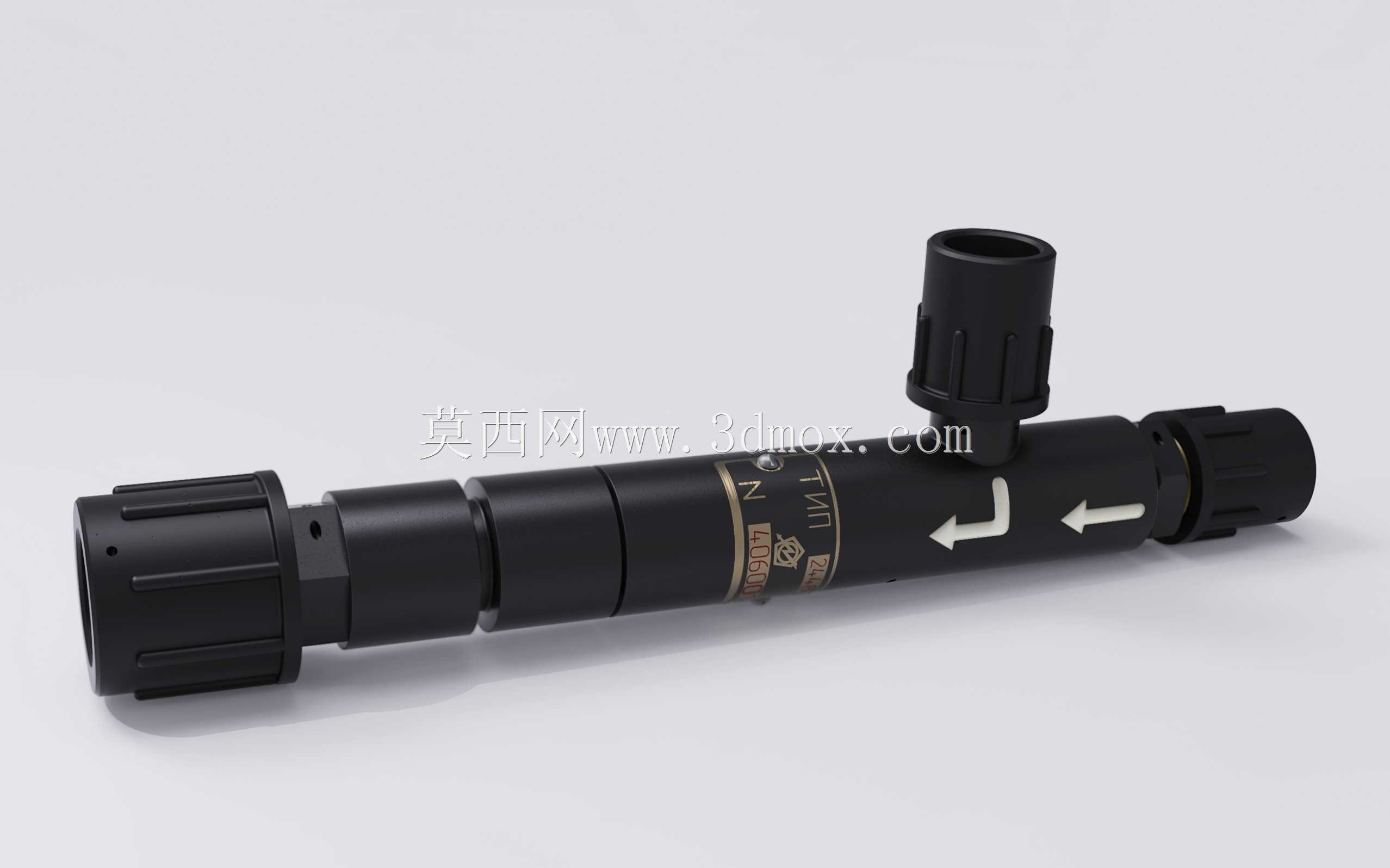

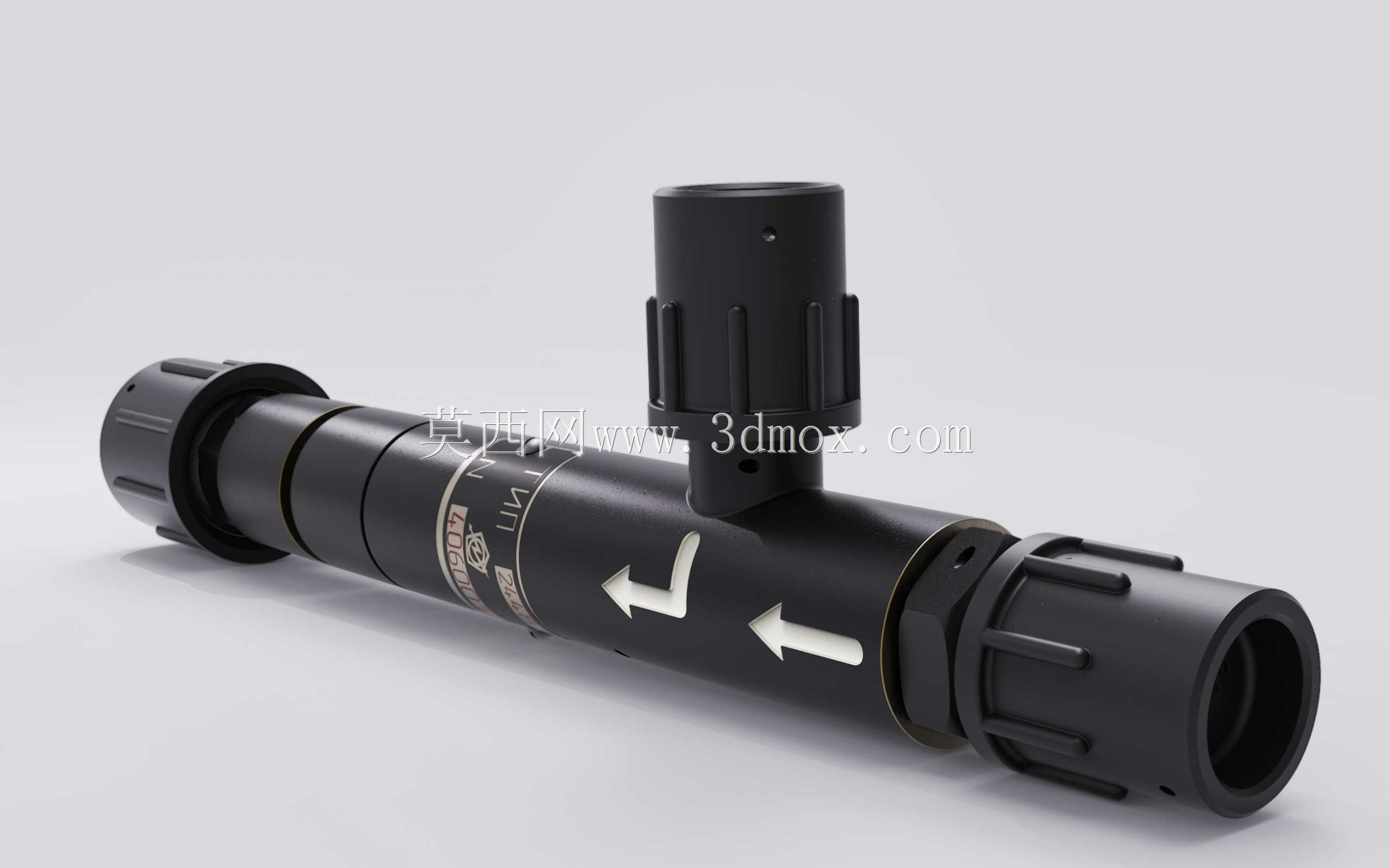

　　这款空气分配阀主要应用在直升机低压气动系统的支路管路上，承担不同功能单元间的压缩空气分配与流向引导作用，在机载环控、辅助气动执行机构的供气管路中属于核心的通路控制元件。从结构设计来看，整体采用长圆柱直通式主体布局，主体中段设置垂直向上的支路接口，可实现单路进气、双路出气的气路分配需求，主体外壁模压成型的流向箭头直接标注了介质通行方向，能避免装机过程中出现反向安装的失误，这一点在机载附件设计中是非常务实的细节，毕竟航空类管路装配一旦出现流向错误，排查返工的成本极高。

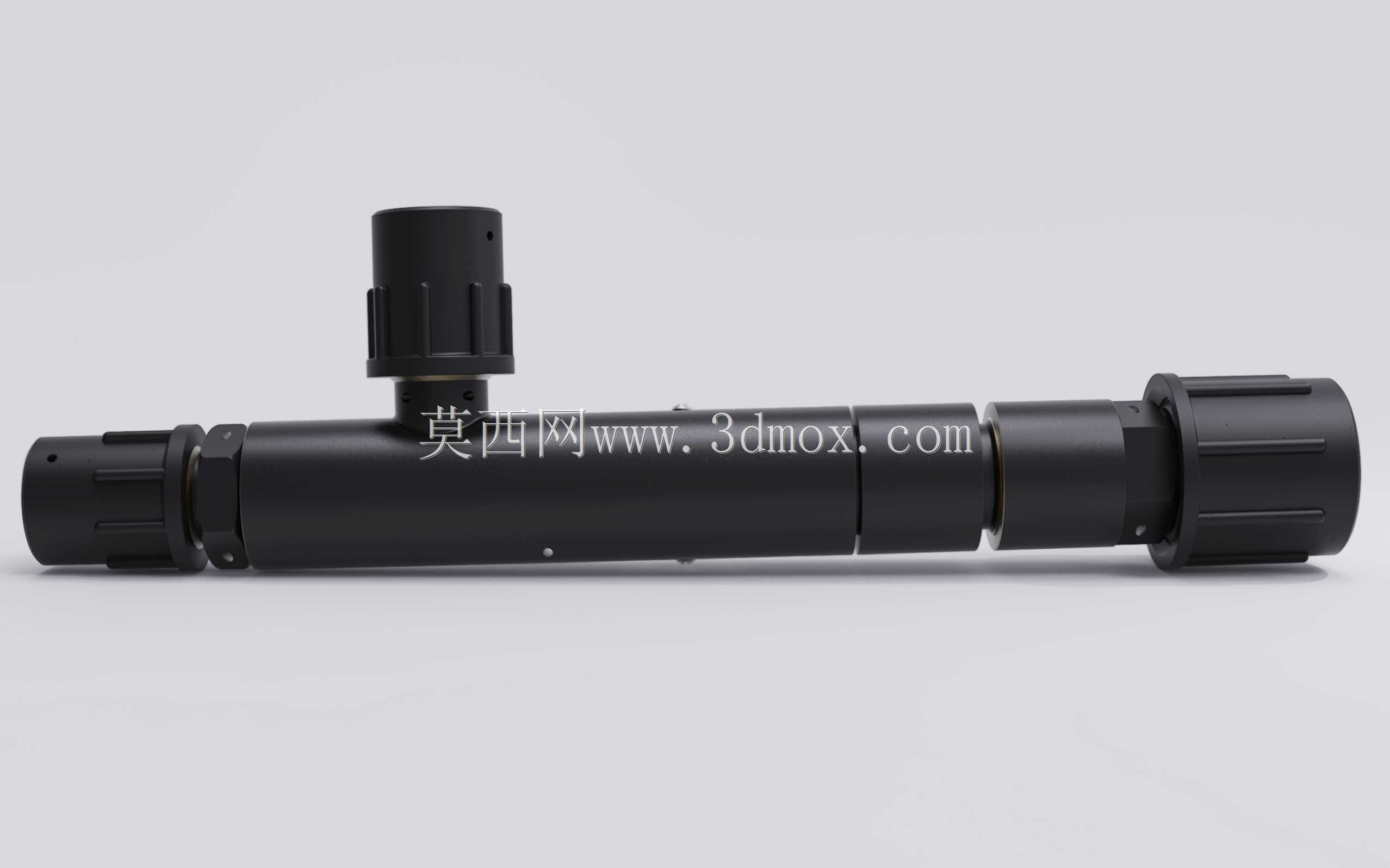

　　阀体两端的连接结构采用快插式锁紧设计，配套的锁紧帽带有周向防滑棱，徒手即可完成管路对接与锁紧操作，不需要额外的工装辅助，能大幅提升外场维护的拆装效率，同时接口的密封槽内置在锁紧帽内侧，装配后可实现径向与轴向的双重密封，在机载振动工况下也能保证气路的密封性，不会出现微漏导致的系统压力掉压问题。从安装边界来看，整体轴向长度适配直升机机身内部紧凑的管路敷设空间，垂直支路接口的高度控制在合理范围内，不会与周边的线束、其他管路产生安装干涉，阀体本身的重量经过轻量化优化，主体采用高强度工程塑料材质，在满足耐压强度要求的前提下尽可能降低附件自重，符合航空部件减重的核心设计要求。

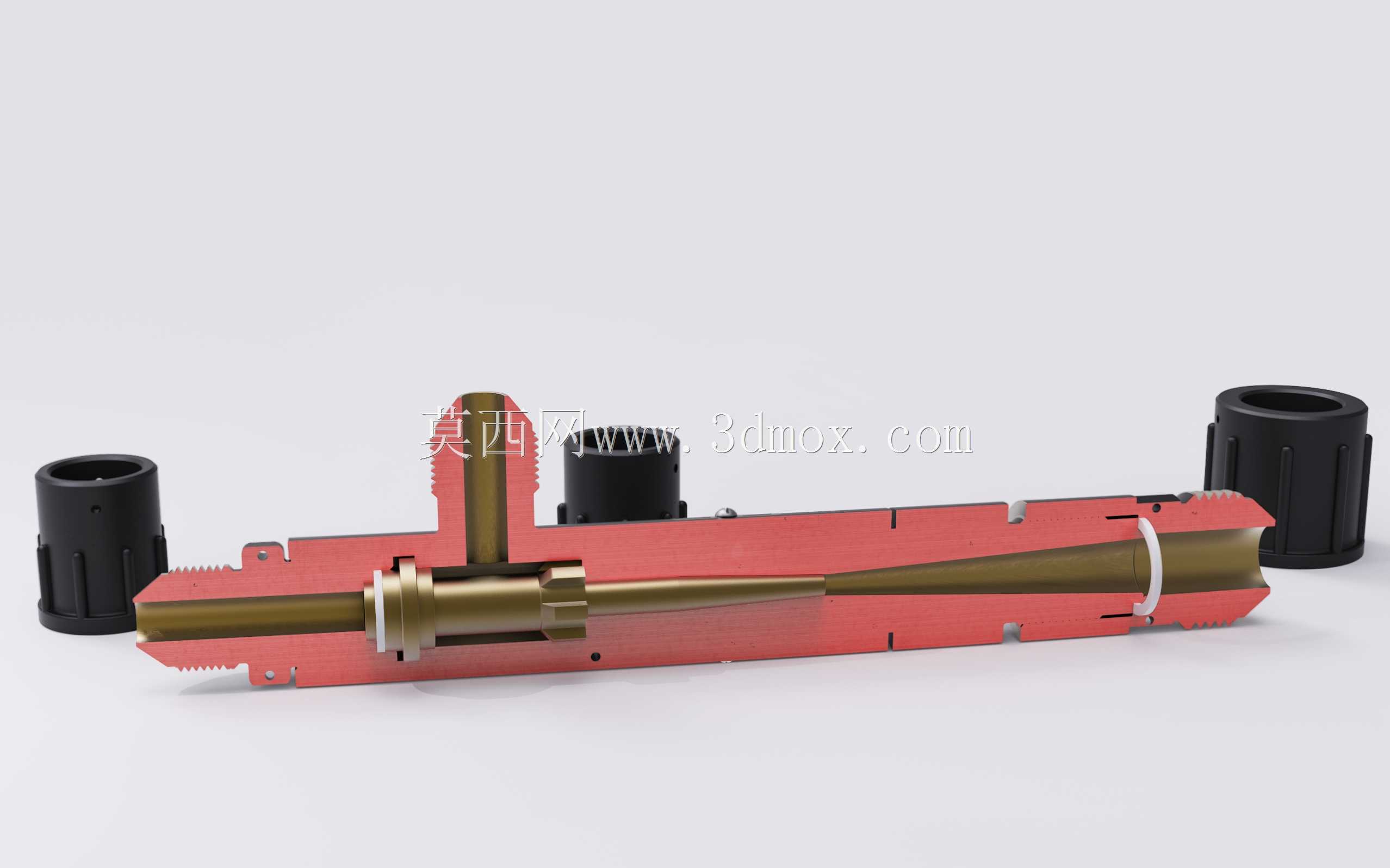

　　在实际工况适配性上，这款阀件内部没有设置复杂的活动阀芯结构，属于固定式通路分配元件，不存在活动件卡滞的失效风险，可靠性远高于带活动调节结构的阀件，非常适合航空类高可靠性要求的应用场景，气路内壁做了光滑导流处理，压缩空气通过时的压损控制在极低水平，不会因为阀件的接入导致下游支路的供气压力不足。设计过程中充分考虑了机载环境的适配性，阀体材质可耐受宽范围的环境温度变化，在高空低温环境与地面停机高温环境下都不会出现材质脆化、密封失效的问题，外表面的标识采用模内成型工艺，不会因为长期使用出现标识磨损脱落的情况，后期维护时可以快速识别阀件的流向与功能。

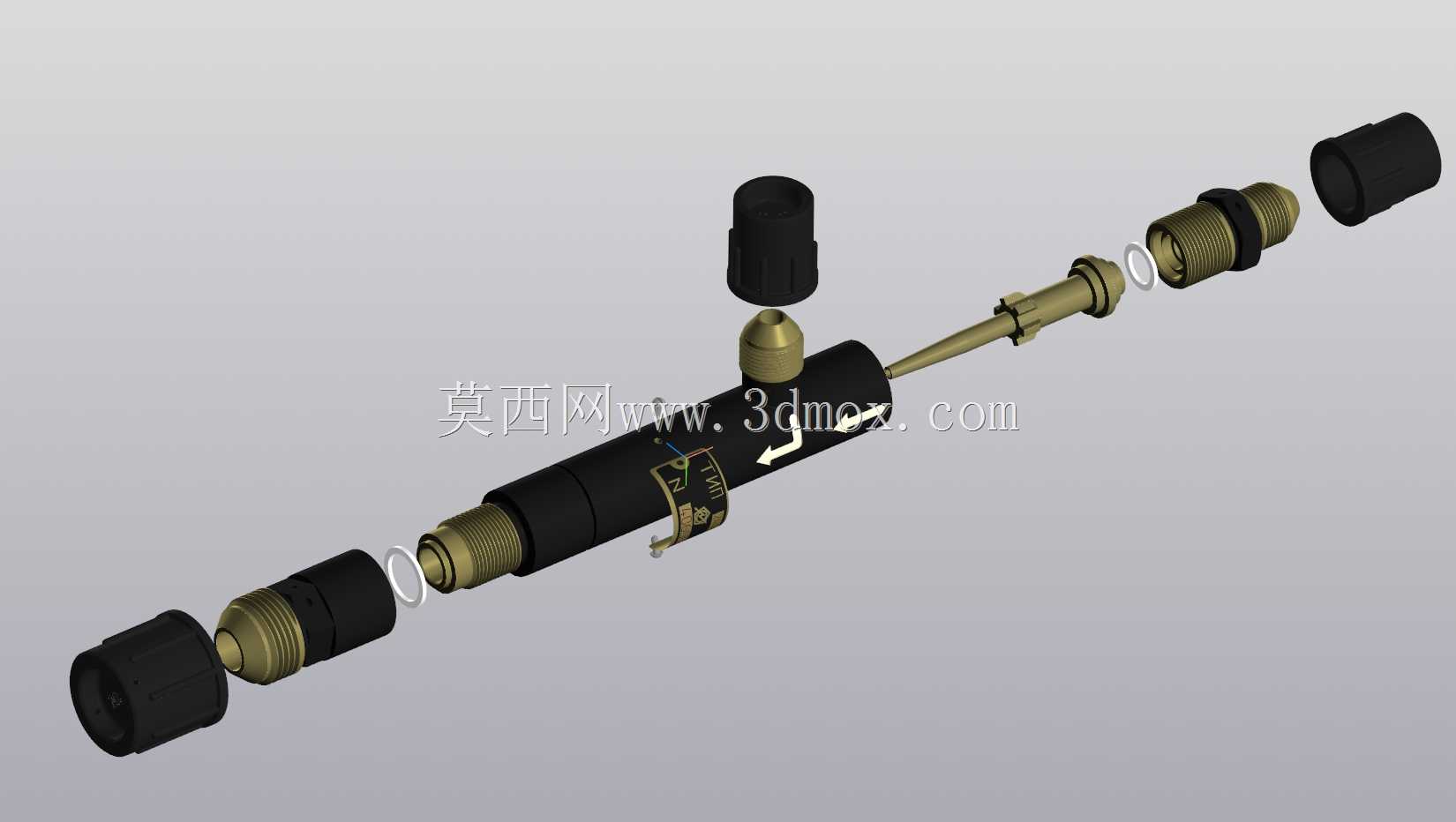

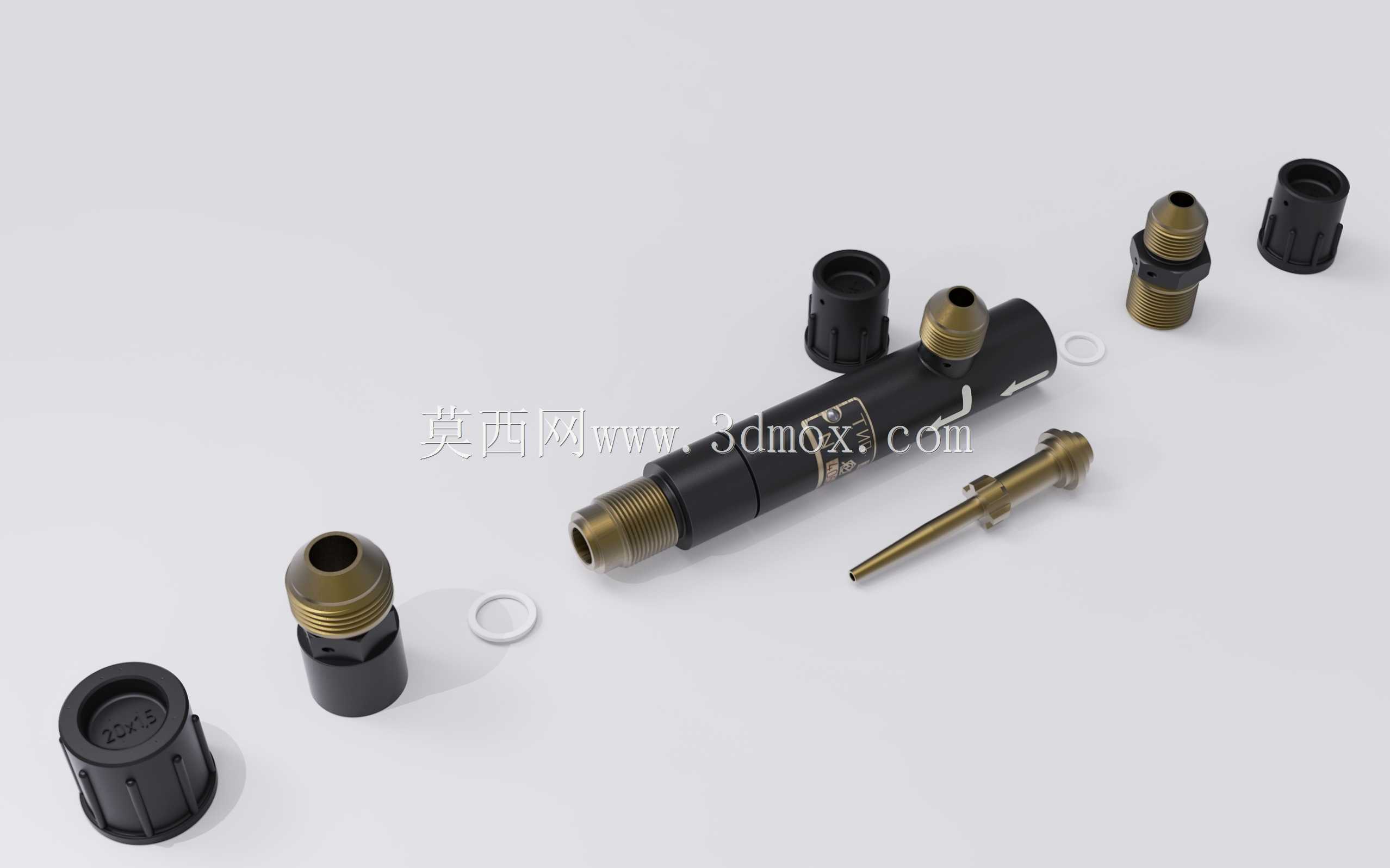

　　在管路布局设计中，这类分配阀通常布置在气动系统主供气路与分支用气单元的衔接位置，可替代传统的三通接头加独立截止阀的组合方案，大幅减少管路接头数量，从根源上降低气路泄漏的故障点，同时集成化的结构也能压缩管路安装所占用的空间，对于机身内部空间寸土寸金的直升机来说，这类集成化阀件的应用价值非常高。建模过程中对阀体的每一处细节都做了还原，包括锁紧帽的防滑齿结构、外壁的标识字符、接口处的密封槽结构，都按照实际零件的尺寸比例做了精准复刻，可直接用于直升机气动系统的管路布局干涉检查、维修模拟培训、拆装流程演示等场景，也可以作为同类航空阀件国产化设计的结构参考，帮助设计人员快速理解这类机载空气分配阀的结构逻辑与设计思路，减少前期方案设计阶段的结构调研成本。
