管道固定用V型支撑定位夹具结构

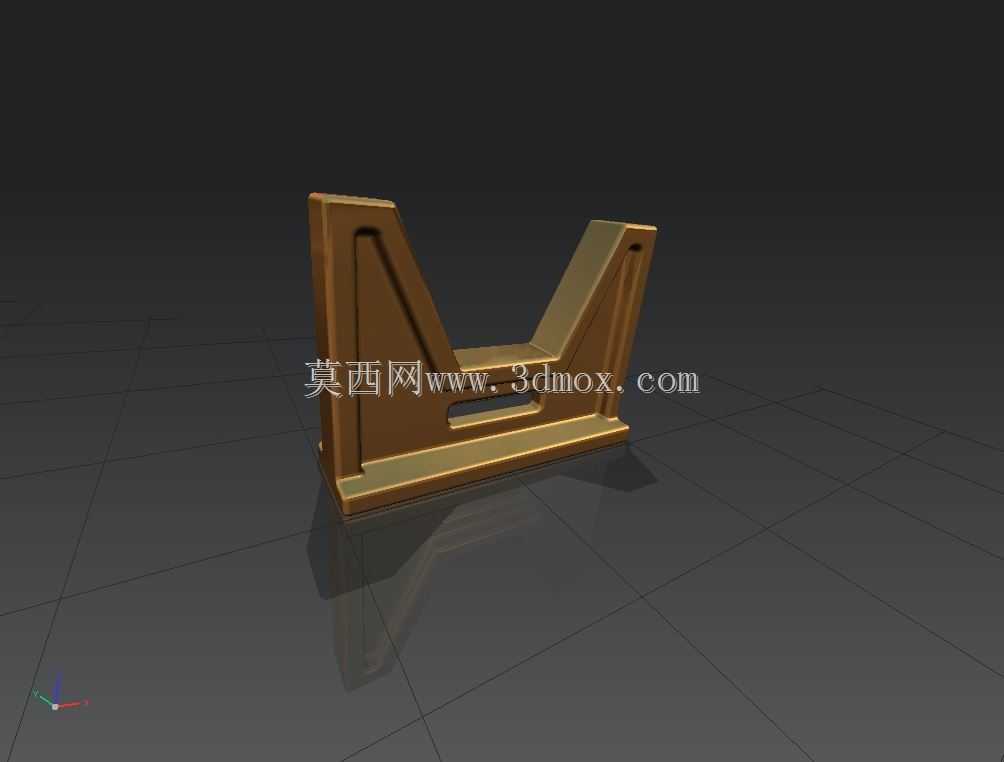

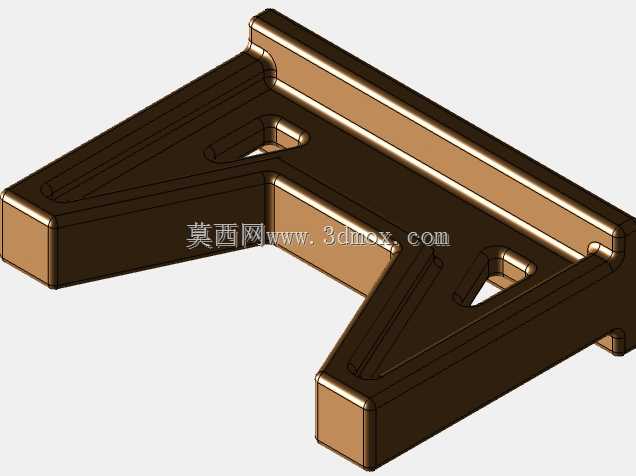

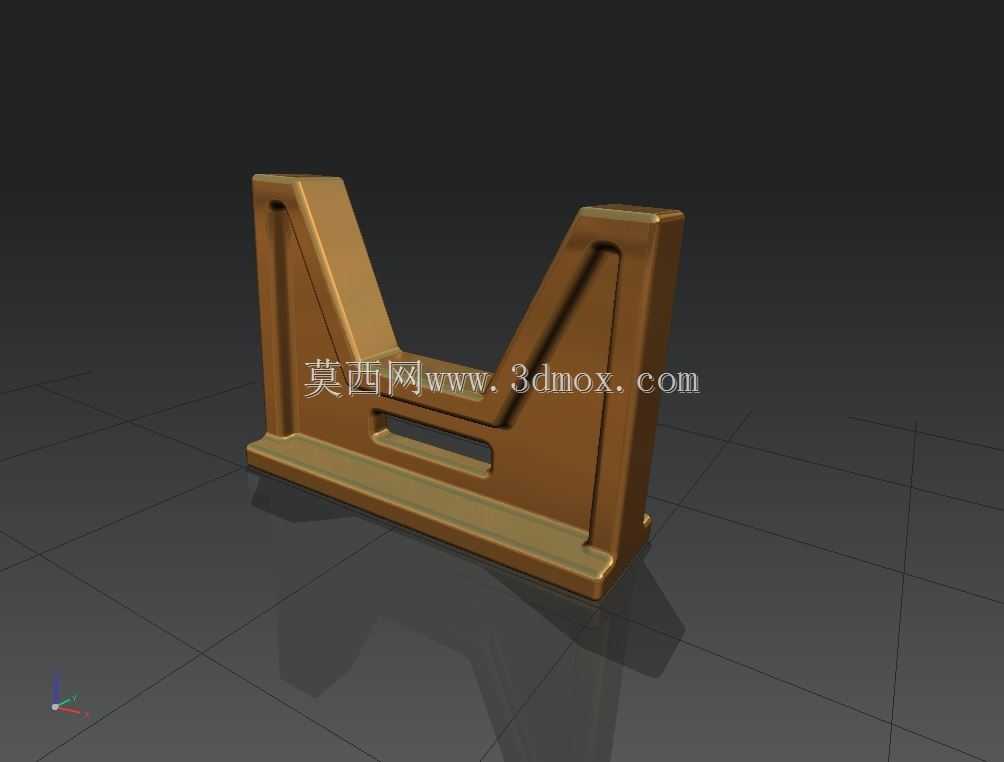

　　在管路装配、小型工件检测、机加工装夹场景中，这类V型支撑结构是非常常见的定位元件，日常作业里不管是车间现场配管、试验室管路台架搭建，还是小型轴类零件的划线、检测工序，都能看到这类结构的实际应用。它的核心功能是通过V型开口的两个对称斜面，对圆柱形外表面的工件实现自动对中定位，不需要额外调整找正，就能让圆柱类工件的轴线保持在固定的高度位置，大幅降低装夹找正的辅助时间。从结构设计来看，这款V型块采用了一体式的立板加底座结构，两侧的立板做了三角形的加强筋设计，筋板从底座一直延伸到V型开口的上端位置，能够有效抵消工件装夹时产生的侧向倾覆力矩，避免长期受力后立板出现外张变形。

　　底座部分做了通长的镂空槽设计，一方面可以减轻整体结构的重量，方便现场挪动换位，另一方面这个镂空槽也可以作为安装避让位，在需要把V型块固定到工作台或者型材架上的时候，穿装螺栓的过程不会和底座结构产生干涉，同时镂空结构也能减少铸件或者机加工件的材料用量，控制制造成本。V型开口的夹角采用了机械行业常用的90度设计，这个角度的适配性最强，既能适配一定直径范围内的圆柱工件，不会因为夹角过小导致小直径工件落位太深，也不会因为夹角过大导致大直径工件定位不稳、接触面积不足。两个定位斜面做了等厚的加厚处理，接触区域没有做尖锐棱边，而是留了很小的工艺倒角，避免工件落位的时候棱边刮伤工件外表面，也能减少长期使用后棱边磕碰变形影响定位精度的问题。底座的底面是完整的平面结构，安装的时候可以直接贴平工作台面，不需要额外加工找平基准，两侧的安装边预留了足够的螺栓固定空间，不管是用T型槽螺栓固定到机床工作台上，还是用自攻螺丝固定到木质试验台架上，都有足够的操作空间。实际使用的时候，这类V型块通常是成对配合使用，两个V型块保持同轴布置，就可以支撑长度较长的管道或者轴类零件，支撑间距可以根据工件的长度灵活调整，遇到重量较大的工件时，也可以在两个V型块中间增加辅助支撑，避免工件长距离悬空产生挠度变形。

　　和传统的实心V型块相比，这款带加强筋和镂空结构的设计，在保证整体刚性的前提下，重量比同规格实心铸件降低了近四成，现场操作人员单人就可以完成搬运和位置调整，不需要借助起重设备，非常适合频繁换型的小批量加工场景或者临时管路搭建场景。在管路装配作业中，这类V型块可以临时托住待焊接的管道段，让两个对接管道的轴线保持同轴，调整好对口间隙之后就可以进行点焊固定，不需要额外制作专用的焊接工装，对于多规格小批量的管路预制作业来说，通用性优势非常明显。在检测场景中，把轴类工件或者管道试样放置在V型块上，配合百分表就可以快速检测工件的圆跳动、圆柱度误差，V型面的定位精度可以保证检测过程中工件不会出现轴向偏移，检测数据的重复性更好。

　　设计这类V型块的时候，需要重点关注V型面的对称度公差，两个斜面相对于底座中心面的对称度误差需要控制在0.05mm以内，否则会导致工件定位后轴线偏移，影响后续的加工或者检测精度；同时V型面的表面粗糙度需要控制在Ra1.6到Ra3.2之间，过于粗糙的表面会磨损工件外表面，过于光滑则会增加不必要的加工成本。底座的平面度公差也需要控制在合理范围内，保证安装后不会出现翘曲，避免V型块固定后自身产生形变导致定位精度下降。另外在V型开口的底部位置，设计了让位缺口，这个细节很容易被忽略，当工件直径较小、落位接近V型槽底部的时候，这个缺口可以避免工件外表面和槽底发生干涉，保证两个斜面都能和工件外表面有效接触，不会出现三点接触导致的定位不稳问题。整体结构没有多余的复杂曲面，不管是采用铸造后铣削加工，还是采用板材焊接后打磨加工，都可以很方便地制作出来，加工工艺性好，不需要特殊的刀具或者工装就可以完成生产，制造成本可控，适合作为车间的通用工装配件批量配置。
