PVC管DIY双立柱脚踏式洗手装置结构

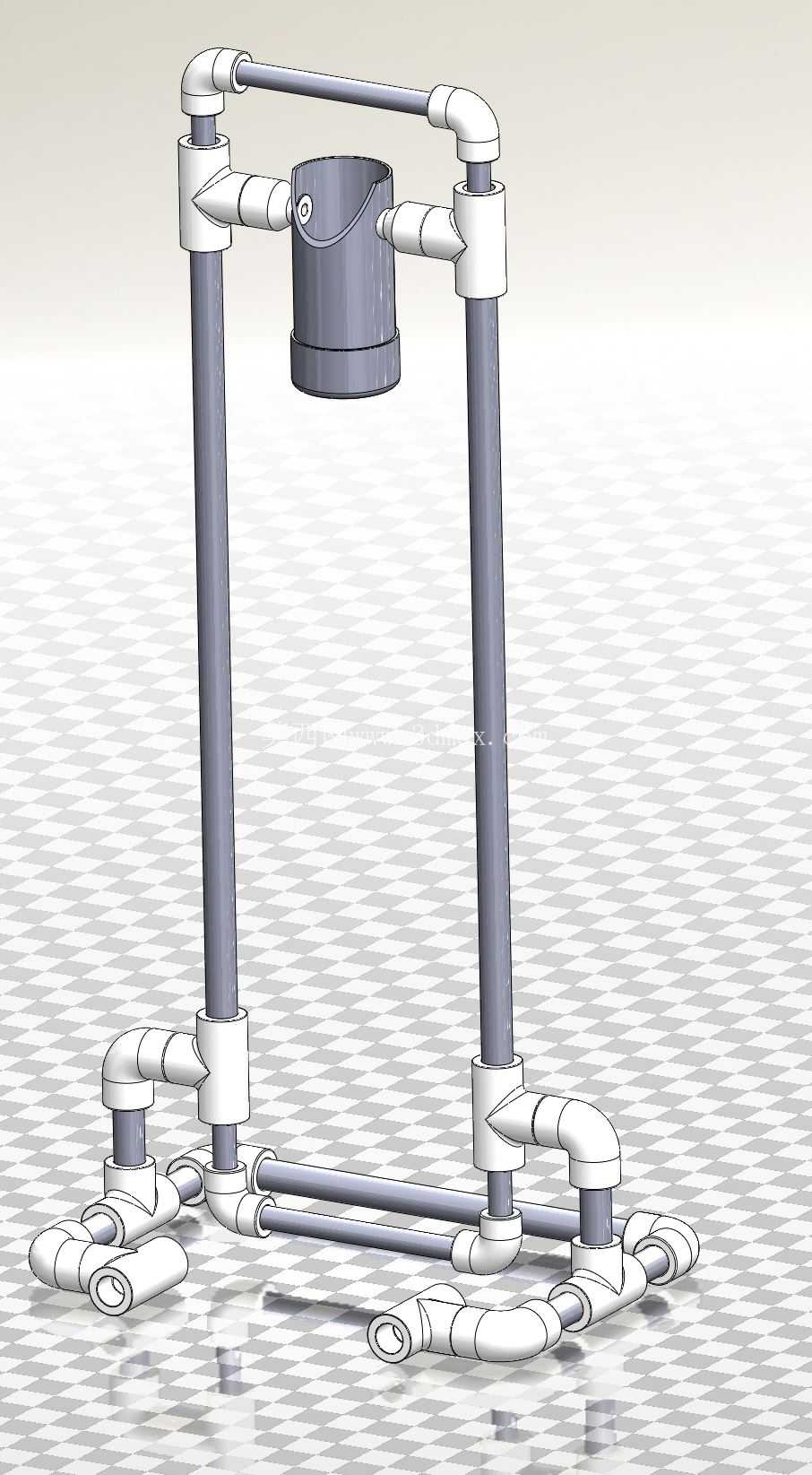

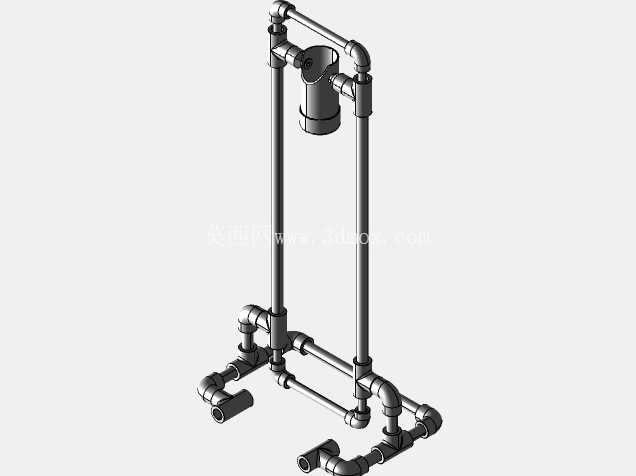

　　这套采用标准PVC管材管件拼接组装的洗手装置，核心适配无接触式公共卫生场景使用需求，在户外临时作业点、校园劳动实践工位、小型工坊入口、乡村临时便民点等缺乏成套商用洗手设施的场景下，可通过常规市售PVC管材快速裁切拼接完成搭建，无需复杂的金属焊接或定制注塑配件，整体装配门槛极低，普通具备基础管路组装经验的人员即可完成全流程搭建。装置采用双立柱支撑结构，两侧竖直主管作为核心承重构件，底部通过多段横向PVC管搭配90度弯头、三通接头组成落地支撑框架，底部管路向外延伸出四个接触地面的支撑端，每个支撑端通过弯头转向形成平面支撑脚，无需额外打孔固定即可在平整水泥地面、瓷砖地面保持稳定站立，整体支撑框架的横向跨度控制在600mm以内，纵向深度控制在400mm以内，竖直立柱高度适配成年人站立使用的手肘高度，整体安装边界不占用过多通行空间，可灵活放置在通道侧边、墙角等零散空间位置。

　　中间的盛液容器通过两侧横向插接的短管固定在双立柱之间，容器开口朝上，可直接放置瓶装洗手液或者作为临时盛液槽使用，容器固定高度距离地面约800mm，符合普通人站立时伸手取用的舒适高度，无需过度弯腰或抬臂即可完成取液动作。装置底部预留的管路接口可适配脚踏式出水阀的安装拓展，通过PVC管路内部的通水通道连接上方出水端，使用时无需用手接触阀门开关，踩下底部脚踏端即可完成出水，有效避免手部接触带来的交叉污染风险，适配卫生要求较高的食品加工小作坊、防疫临时检查点等场景的使用需求。整套结构的所有连接节点均采用标准PVC管件的插接配合，可根据实际使用场景的空间尺寸灵活调整管材裁切长度，比如针对儿童使用场景可降低立柱高度、缩小底部框架跨度，针对户外多人使用场景可加宽盛液容器的固定支架、拓展多组出水端，所有管件连接处可采用PVC专用胶水粘接密封，通水使用时不会出现渗漏问题，整体结构自重较轻，单人即可完成整体搬运移位，无需借助吊装或搬运设备。

　　在结构设计层面，这套装置充分利用了PVC管材本身的结构强度与标准管件的连接通用性，没有设计额外的定制加工零件，所有构件均为市面常规流通的给排水用PVC管材与配套接头，管材外径选用常规家装给排水的通用规格，采购成本极低，搭建过程中仅需使用普通PVC管 cutter即可完成精准裁切，无需车床、钻床等机加工设备，裁切后的管段端面做简单倒角处理即可顺利插入管件接口，装配效率极高，单人两小时内即可完成从管材裁切到整体组装的全流程。

　　支撑框架的管路布局同时兼顾了结构稳定性与通水功能，底部横向管路既作为支撑结构的连接梁提升整体框架的抗扭强度，同时可作为通水通道连接进水端与出水端，无需额外布设单独的通水管道，让整体结构更加简洁利落，没有外露的杂乱管线。盛液容器的固定结构采用两侧对称的短管插接设计，容器可直接架在两侧短管之间，无需额外的紧固件固定，需要清理容器时可直接向上取出，日常维护清洁十分便捷。针对不同的使用需求，这套结构还可做灵活拓展，比如在立柱上方加装横向挂杆用于悬挂擦手纸巾、清洁毛巾，在底部支撑框架上加装可拆卸的接水盘承接洗手时滴落的废水，避免地面积水打滑，也可在立柱侧面加装皂液架固定瓶装洗手液，进一步拓展使用功能。整套结构没有复杂的传动构件与易损零件，PVC材质本身具备良好的耐水耐腐蚀性能，长期在潮湿水环境下使用也不会出现锈蚀腐烂问题，日常维护仅需定期检查管路粘接处是否出现渗漏，及时更换老化的密封件即可，整体使用寿命远长于普通塑料组装的简易洗手设施。
