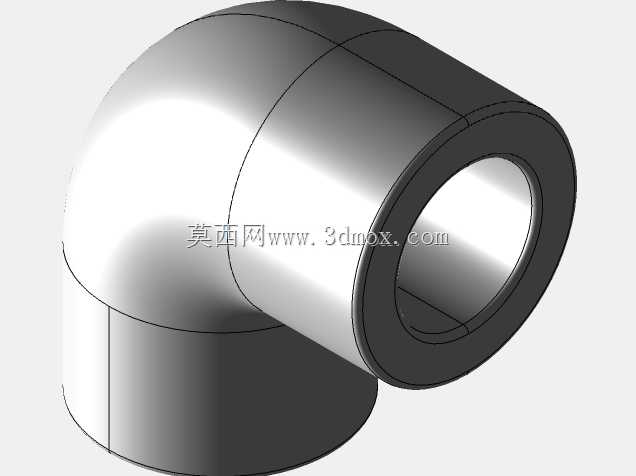

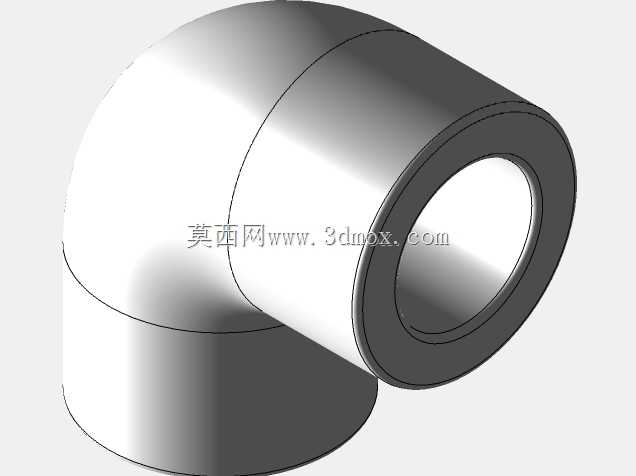

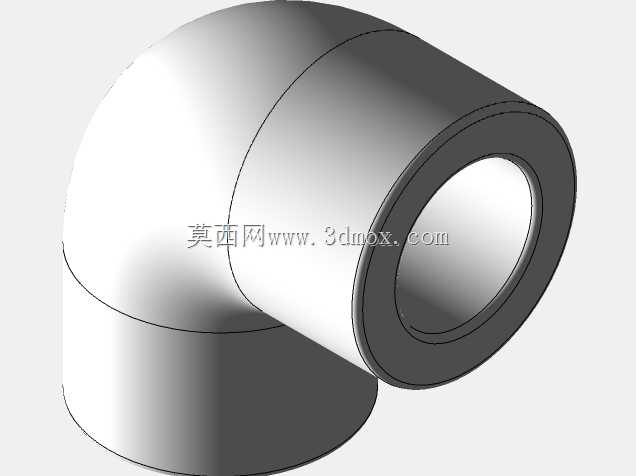

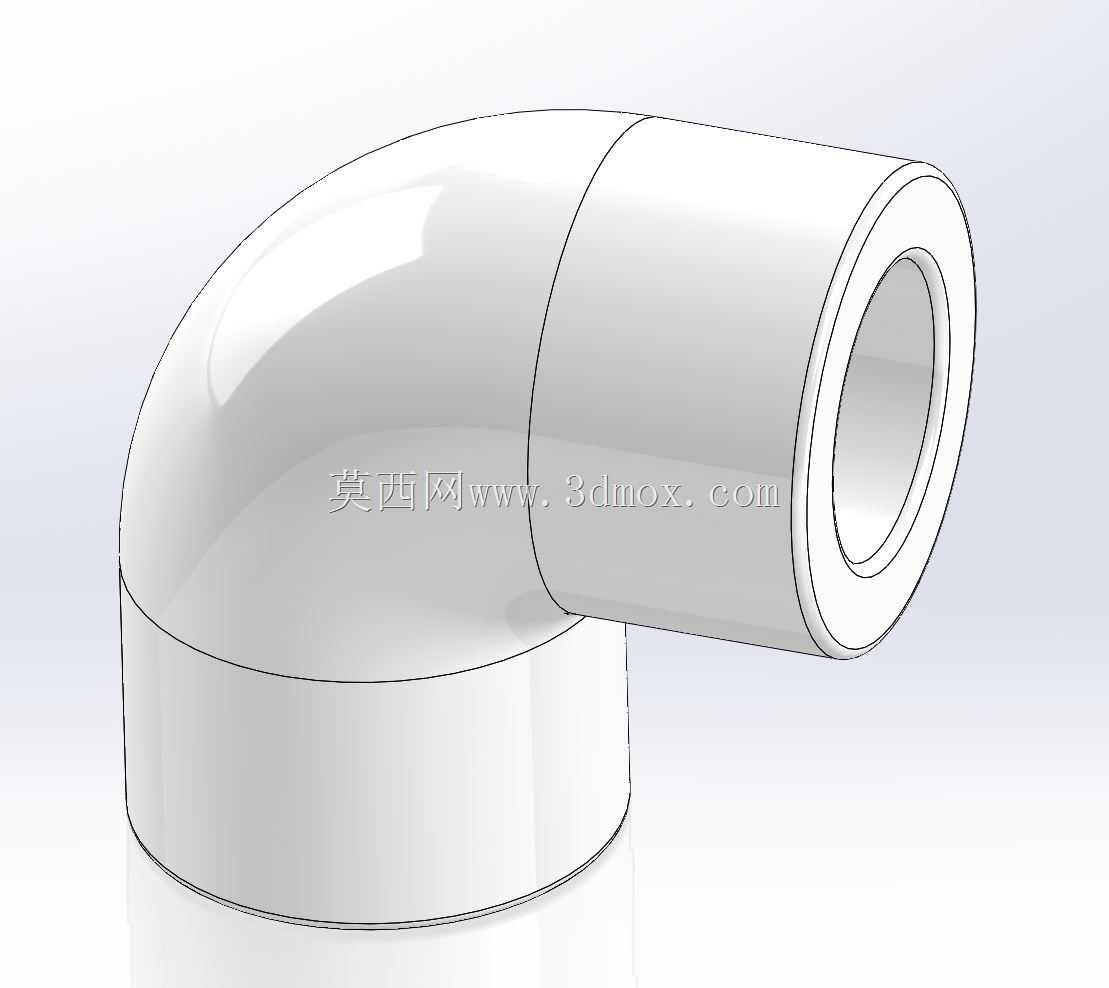

一英寸PVC90度直角弯头结构设计

在民用给排水、家装水路改造、小型工业流体输送、农用灌溉管路布设场景中，90度弯头是改变管路走向的核心连接件，这款适配外径1英寸PVC管材的弯头，是小通径管路布设中使用频率极高的基础配件。从实际安装场景来看，这类弯头常被用在墙面转角处的水路转向、设备进出水口的管路变向排布、家装冷热水管的拐角衔接位置，相比金属弯头，PVC材质的弯头自重更轻，安装时无需焊接或套丝，配合专用PVC粘接剂即可完成密封连接，施工效率更高，同时具备不错的耐腐蚀性，适配常温清水、弱腐蚀性流体的输送场景，不会像普通金属管件那样长期使用后出现锈蚀结垢的问题，能有效降低管路通径因结垢缩小的风险。从结构设计逻辑来看，这款弯头采用等径90度圆弧过渡结构，转弯处的内壁做了顺滑圆弧处理，没有直角转折的突兀结构，流体经过弯头时的局部阻力更小，能有效降低管路输送过程中的压损，减少水流经过拐角时产生的紊流与噪音，这一点在家装暗埋水路中尤为重要，能避免用水时管路出现明显的水流异响。两端的承插接口做了适配1英寸PVC管外径的公差设计，承口深度经过匹配管材安装深度的测算，既保证粘接时有足够的接触密封面，又不会因为承口过深导致管材插入后顶到弯头内腔的转弯处，造成通径缩小的问题。弯头的外壁在承口位置做了加厚处理，因为安装时需要将管材用力插入承口，这个位置是安装受力的集中区域，加厚的壁厚能避免安装时用力过大导致承口开裂，同时转弯处的外壁也做了均匀的壁厚过渡，不会出现局部壁厚过薄导致承压能力不足的问题。从安装边界来看，这款弯头两个承口的轴线呈标准90度垂直，两个接口的端面到转弯中心的距离经过标准化设计，在管路排布做预排料测算时，可以直接按照标准1英寸PVC弯头的安装尺寸预留空间，不需要额外做尺寸适配，两端承口的内径公差控制在适配对应PVC管材外径的合理范围内，粘接后能保证接口的同轴度，不会出现管路歪斜导致的额外安装应力。日常使用中，这类弯头适配的工作压力覆盖民用给排水的常规压力范围，常温环境下长期使用不会出现材质老化开裂的问题，圆弧过渡的内腔也不容易积存杂物，能减少管路堵塞的概率，不管是明装的临时输水线路，还是暗埋在墙内、地面下的长期使用管路，都能满足使用要求。在建模过程中，这类管件的结构重点在于承口与管材的配合公差设计、转弯处的顺滑曲面过渡、壁厚的均匀性控制，要避免出现壁厚突变导致的注塑成型缺陷，同时承口处的限位结构要合理，保证管材插入到位后不会过度深入影响通流面积。
