机加工夹持用台式虎钳结构设计

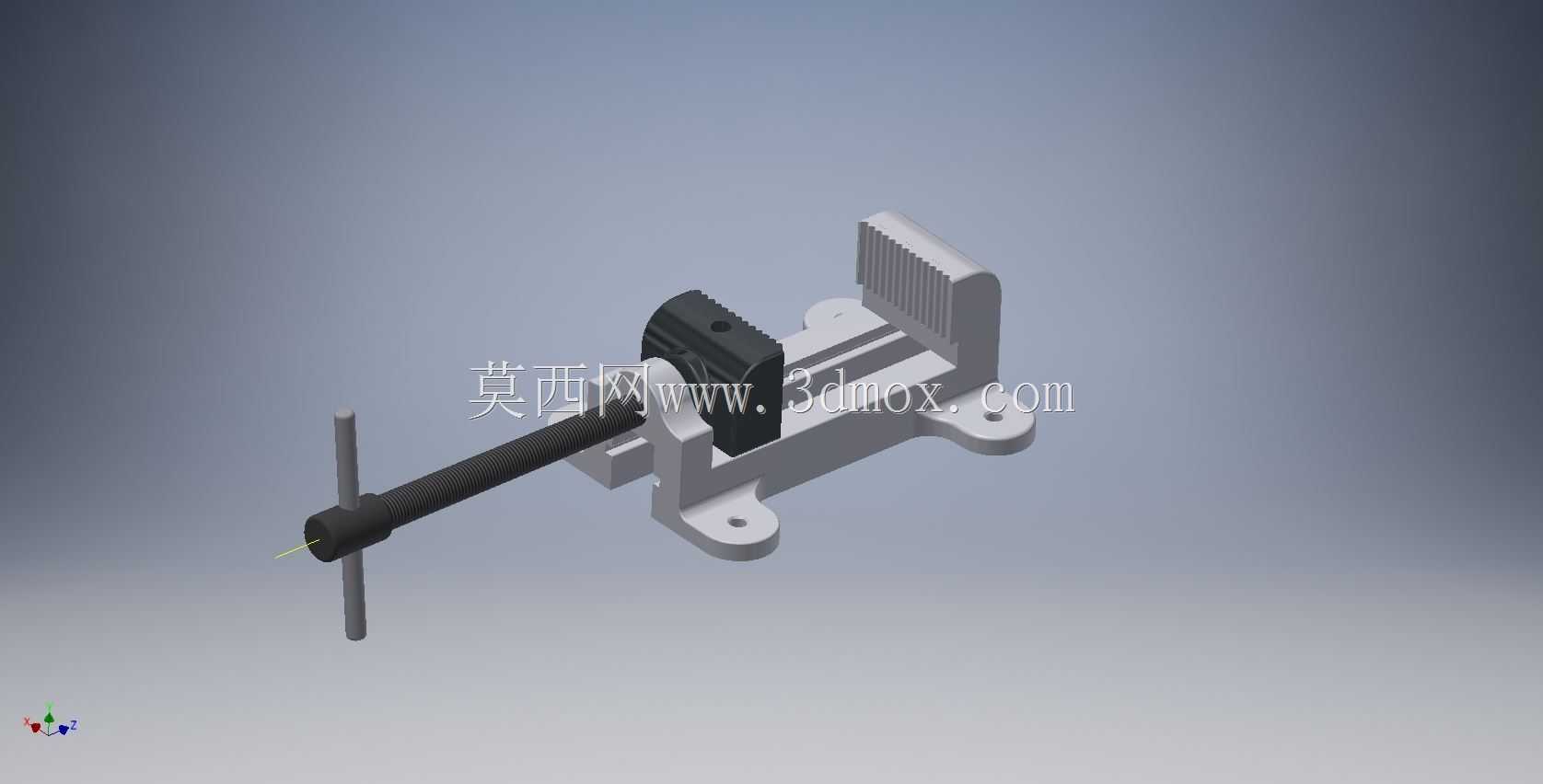

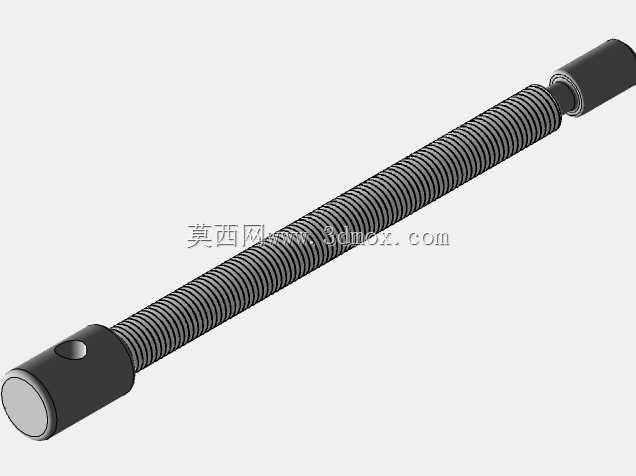

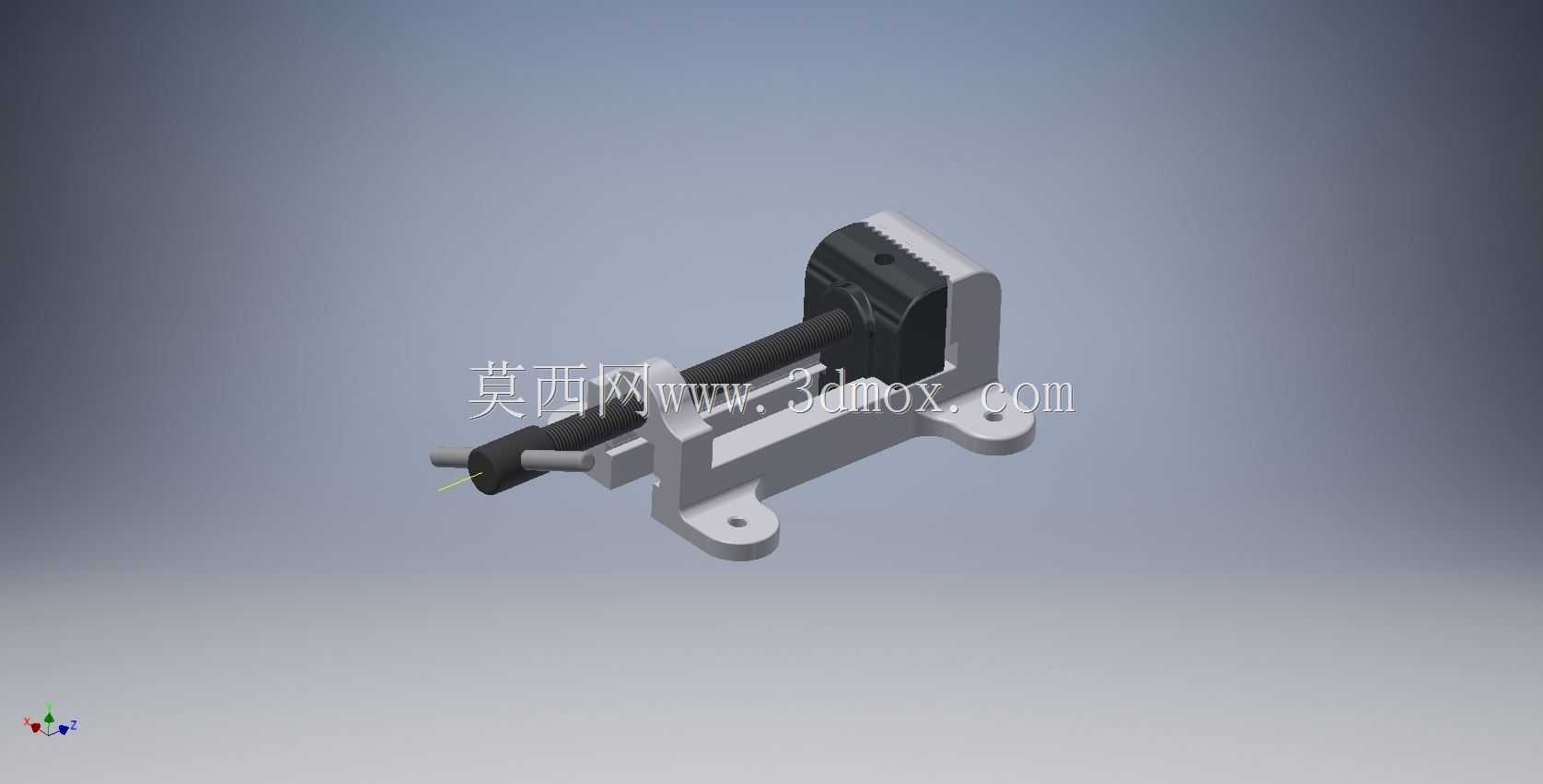

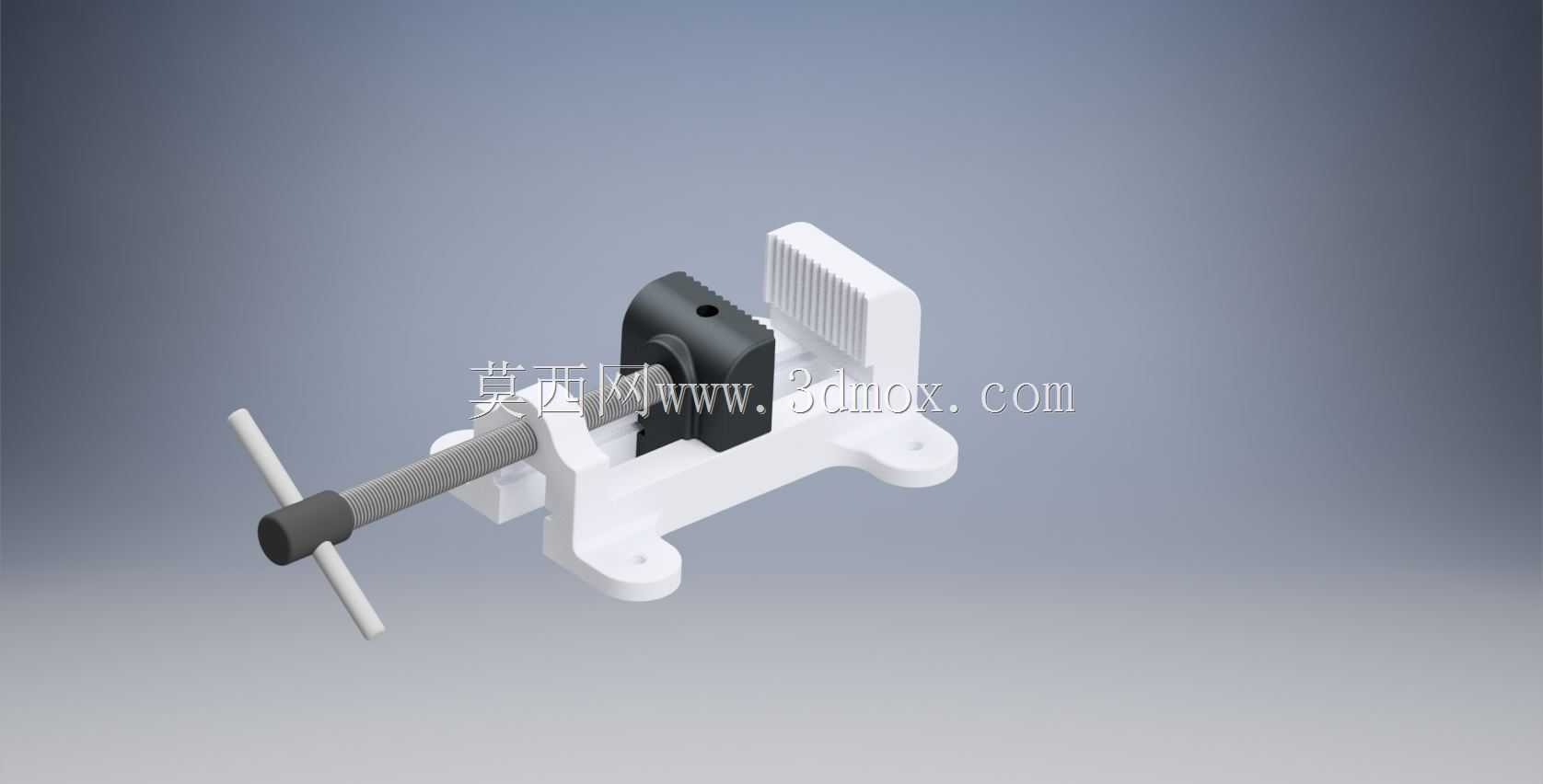

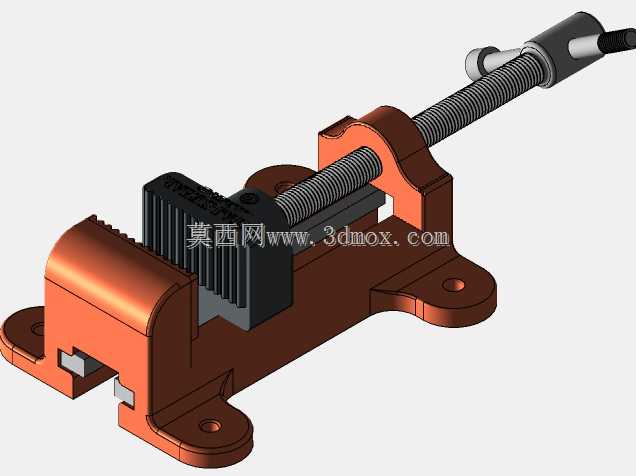

这款台式夹持装置的结构设计完全围绕机加工、钳工装配场景的实际使用需求展开，日常在台式钻床、小型铣床的工位旁，或是钳工台的边缘区域，都能见到这类夹持结构的身影，它的核心作用是为待加工的坯料、待装配的小型组件提供稳定的夹持约束，避免加工过程中工件出现位移、晃动，进而保证加工精度与装配操作的稳定性。从结构设计逻辑来看，整体采用了固定钳身搭配活动钳身的经典布局，固定钳身底部设置了两个带安装孔的支脚，安装时可通过螺栓直接固定在工作台台面，支脚的安装孔间距经过适配性设计，能够匹配多数常规钳工台、小型加工设备工作台的T型槽间距，安装后整体不会出现悬臂受力的情况，夹持重工件时也能保持足够的结构刚性。传动部分采用梯形螺纹副结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间承受夹持反力也不易出现滑牙、变形的问题，丝杆端部搭配了T型转动手柄，操作人员无需额外工具，直接手动转动手柄即可实现活动钳身的进退，手柄的力臂长度经过测算，普通操作人员施加正常握力时，钳口即可产生足够的夹持力，满足多数金属、非金属坯料的夹持需求，不会出现夹不紧或是过度施力导致螺纹副过载的情况。钳口部分设计了可更换的齿面钳口板，齿面结构能够增大与工件接触面的摩擦力，避免光滑工件受切削力时出现滑移，当钳口齿面磨损后，只需拧下固定螺丝即可更换新的钳口板，无需整体更换钳身，大幅降低了后期维护成本。活动钳身与固定钳身的配合面采用了燕尾槽导向结构，导向间隙可通过侧边的调节螺丝进行微调，长期使用出现磨损后，只需调整间隙即可保证活动钳身的移动精度，避免钳口上下错位导致的夹持受力不均问题。整体结构没有多余的冗余设计，所有受力部件的壁厚都经过受力校核，固定钳身的底座部分做了加厚处理，能够承受钻削、轻铣加工时产生的轴向与径向切削力，不会出现底座变形的问题。在实际使用场景中，这类夹持装置除了配合机床完成加工作业，还可用于工件的划线、打磨、小型组件的压装等工序，钳身的开口范围覆盖了常规小型零件的夹持尺寸，能够满足日常维修、小批量零件加工的多数夹持需求，整体结构的拆装也十分便捷，日常清理钳身内的切屑、维护螺纹副时，只需拆下端部的限位销即可将活动钳身与丝杆整体抽出，维护操作不需要复杂的专用工具，适配车间一线的实际使用条件。
