带锯木削片机双锯片转轴结构设计

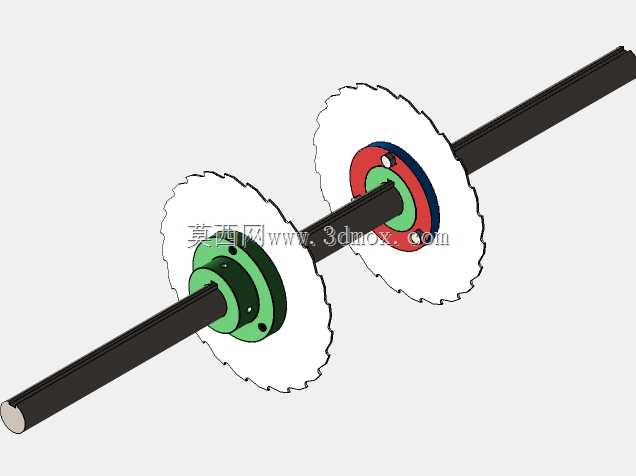

　　这套结构主要面向制材厂原木剥皮定尺的前段处理工序，在原木进入主力带锯剖分之前，先通过轴上布置的两组齿形锯片完成原木边部树皮与不规则边材的铣削去除，避免树皮夹带的泥沙进入后续锯切工序磨损主锯条，同时提前规整原木的圆柱度，减少后续剖分的走刀余量浪费。从结构布局来看，核心承载件为通长的实心圆钢轴，轴径选用2英寸规格，这个尺寸是北美小型制材线的通用配套尺寸，能直接适配多数现有锯机的轴承座安装位，不需要额外改动机架的安装孔位，降低老线改造的适配成本。两组锯片组件沿轴身间隔布置，间距可以根据待加工原木的常见径级调整，通过轴肩与锁紧套实现轴向定位，避免锯切过程中受轴向切削力发生窜动。

　　每个锯片组件由法兰压盖、锯片基体、定位轮毂组成，轮毂与轴之间采用键连接传递扭矩，两侧的压盖通过螺栓锁紧，把锯片牢牢夹在中间，这种分体式的压盖设计不需要整体拆卸转轴就能更换磨损的锯片，日常维护时只需要松开压盖螺栓就能抽出锯片，比整体焊接式的锯轴结构维护效率高很多。锯片的齿形采用交错排布的削片齿，不是普通带锯的窄齿，切削时能把去除的树皮和边材直接切成规格均匀的木片，不需要额外增设碎料装置，切下的木片可以直接通过下方的输送皮带送到料仓作为生物质原料，减少现场的碎料堆积清理工作量。设计时特意把锯片的安装座做了偏心可调结构？

　　不对，实际是轮毂上的安装孔预留了0.5mm的间隙调整量，安装时可以通过塞尺调整两组锯片的径向跳动量，把端面跳动控制在0.1mm以内，避免高速旋转时出现锯片摆动导致的切削面凹凸不平，也能减少切削过程中的振动，延长轴承的使用寿命。轴的两端预留了标准的轴承安装轴颈，轴颈处做了磨削加工，表面粗糙度达到Ra1.6，能满足深沟球轴承或者调心滚子轴承的装配要求，轴端还预留了带轮或者联轴器的安装位，可以根据现场的动力布置选择电机直连或者皮带传动的驱动方式。

　　从安装边界来看，整根轴的总长度适配1米以内径级的原木加工工位，两组锯片的最大回转直径控制在350mm，安装时机架两侧的轴承座中心距需要比轴的总长度小120mm，预留出轴承装配和端盖固定的空间，锯片下方需要预留至少100mm的排料空间，避免切削下来的木片堆积在锯片下方摩擦齿尖。实际应用中，这套结构可以直接替换老式锯机上的单锯片去树皮结构，双锯片同时作业的效率比单锯片提升60%以上，而且因为两组锯片对称布置，切削时的径向力可以相互抵消一部分，轴的受力更均衡，运转时的振动比单锯片结构小很多，不需要额外做加重的机架减震结构。设计过程中特意校核了轴的扭转强度，在传递15kW额定功率、转速1200rpm的工况下，轴的最大扭转切应力远低于45号钢调质处理的许用应力，长期满负荷运行也不会出现轴的扭转变形，锯片的夹紧力也经过计算，螺栓锁紧产生的摩擦力足够传递最大切削扭矩，不会出现锯片跟转打滑的问题。另外，锯片的压盖外侧做了倒角处理，避免旋转过程中勾挂输送过程中翘起的树皮，也能减少旋转时的空气阻力，降低作业时的风噪。
