可移动三角支腿门式起重架结构设计

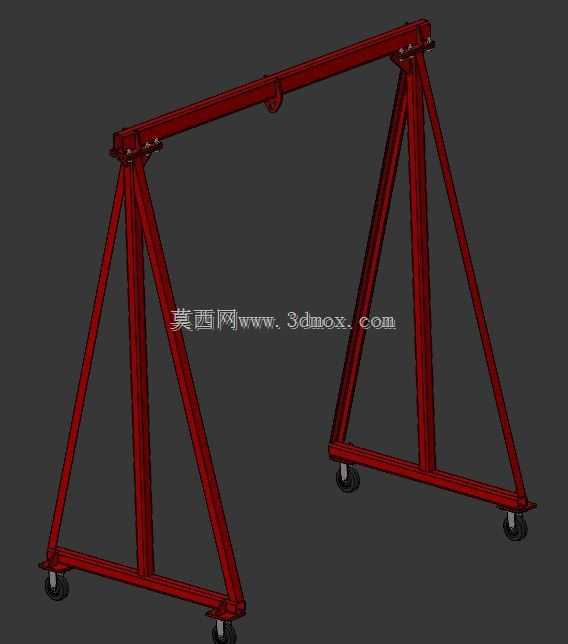

　　这款可移动门式起重架，主要面向车间内零散重型工件的短距离转运、工位间重型工装的吊装移位场景，尤其适配没有配置固定天车的中小型机加工车间、维修班组作业区，能解决固定起重设备覆盖盲区的物料吊运需求，也可用于设备安装调试时的重型部件临时抬升对位。整体采用三角桁架式支腿结构，区别于传统单立柱支腿的门架，双侧支腿均以两根斜向型钢与底部横向连接梁、顶部横梁连接端焊接形成稳定三角构型，无需额外加装斜拉撑即可获得足够的抗侧倾刚度，在额定载荷下支腿的侧向形变量可控制在允许范围内，避免起吊过程中架体晃动带来的安全隐患。

　　顶部横梁为整根型钢加工而成，中部预留吊具安装位，可配套手拉葫芦或小型电动葫芦使用，横梁与两侧支腿的连接位置采用螺栓紧固的装配结构，而非满焊固定，方便拆解后转运，在作业空间受限的场景下可拆分后通过狭窄通道再完成组装，适配多作业点轮换使用的需求。底部四个支撑端点均配置万向脚轮，脚轮与支腿底部的连接座采用焊接固定，轮体选用带刹车功能的重型工业脚轮，空载状态下可单人推动架体移动至作业点位，到位后踩下刹车即可锁定轮体，避免起吊过程中架体滑移。结构连接节点除顶部装配位置采用螺栓连接外，其余支腿杆件、连接梁的拼接位置均采用焊接工艺，焊接位置预留了螺钉安装位，可根据使用需求加装侧面防护挡板或线缆固定支架，拓展架体的附属功能。

　　从安装边界来看，该起重架的跨度适配常规车间内3米以内的作业通道宽度，整体高度可满足2.5米以下的抬升需求，底部轮组的支撑间距经过核算，在额定起吊重量下，即使吊重出现小幅度偏摆，整机的重心也始终落在四个脚轮构成的支撑面范围内，不会发生侧翻风险。设计过程中优先考虑了结构的易加工性，所有杆件均采用标准型钢下料，无需定制异形截面构件，普通焊接班组即可完成整机组装，杆件的下料尺寸公差要求宽松，无需高精度加工设备即可满足装配要求，适合小型加工厂自行制作使用。

　　支腿的斜向角度经过反复校核，在保证足够支撑刚度的前提下，尽可能缩小了底部支撑梁的外伸长度，避免架体移动过程中支腿端部磕碰周边设备或工件，同时三角结构的杆件受力以轴向拉压为主，相比受弯构件能更充分发挥型钢的材料性能，在同等承载能力下可降低整架的自重，减少移动时的推动阻力。在实际使用场景中，这类移动门架常配合机加工车间的车床、铣床工位使用，用于装卸重型卡盘、大型工件毛坯，也可用于设备维修时拆卸重型电机、减速机部件，相比固定安装的起重设备，它的使用灵活性更高，无需提前铺设轨道，也不需要对车间顶面做承重改造，对于厂房结构承重不足、无法安装天车的老旧车间尤为适用。结构细节上，顶部横梁的吊点位置做了局部加强处理，在吊具挂载位置焊接了加强筋板，避免长期起吊过程中横梁局部出现压溃变形，支腿底部与脚轮连接的位置也加装了横向加强板，分散轮组支撑点的集中应力，防止支腿端部受载后出现焊缝开裂。整体结构没有复杂的传动部件，日常维护仅需定期检查脚轮转动灵活性、连接螺栓的紧固状态以及焊缝是否出现裂纹即可，维护成本极低，适合作为车间固定起重设备的补充装备，覆盖零散、临时的起重作业需求。
