双钩式起重吊装承载吊钩结构设计

　　在工矿企业物料转运、重型设备拆装、港口货场装卸、建筑构件吊装等作业场景里，吊钩是直接连接起升机构与被吊载荷的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与作业效率。本次呈现的双钩构型吊钩，针对大吨位、长周期频繁吊装的工况做了针对性结构优化，区别于常规单钩设计，双钩布局可在吊运长形、对称分布载荷时实现受力点均衡分配，避免单钩吊装时易出现的载荷偏摆、应力集中于钩头单侧的问题。

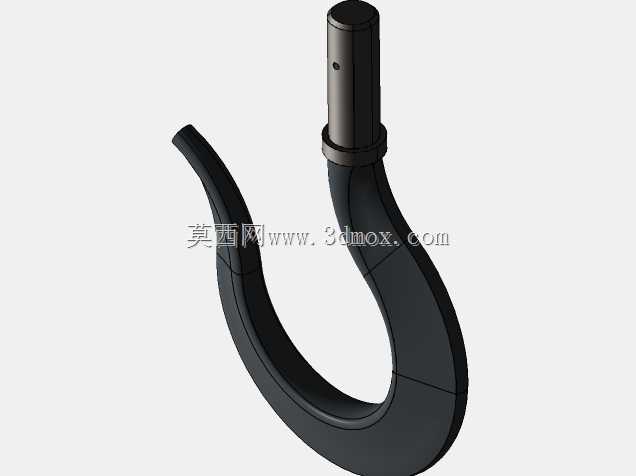

　　从结构设计逻辑来看，钩身采用渐变截面的曲梁构型，钩柄位置为等直径圆柱段，用于和起升机构的动滑轮组横梁、吊钩螺母做装配配合，圆柱段表面预留足够的配合公差带，可适配标准推力调心滚子轴承的安装尺寸，保证吊钩在承载状态下可灵活转动，调整被吊物的朝向而不产生附加扭转力矩。钩身从柄部向钩头过渡的区域，截面厚度逐步平滑变化，曲率半径按照曲梁弯曲应力计算准则做连续过渡，避免截面突变带来的应力集中效应，钩尖位置做了向内的收角设计，配合防脱棘爪的安装位，可在吊装索具挂入后形成封闭的承载环，防止作业过程中索具从钩口滑脱。

　　从安装边界来看，钩柄顶端的定位轴肩高度按照配套吊钩横梁的安装槽深度做匹配设计，轴肩端面的平面度控制在合理公差范围内，保证螺母锁紧后受力面均匀贴合，不会出现偏载压溃的问题；钩身的最大回转半径经过核算，在吊钩全角度转动时不会和动滑轮组的侧板、护板产生运动干涉，双钩之间的中心距按照常用双肢吊装索具的夹角范围设定，当索具夹角保持在60度到90度的常规作业区间时，两个钩头的受力方向与钩身曲率中心重合，不会产生额外的侧向分力。实际作业过程中，这类双钩结构可同时挂载两组独立索具，在吊运异形重型构件时可根据构件的重心位置调整两侧索具的长度，让吊钩整体保持垂直受力状态，相比单钩吊装减少了索具滑移、构件倾斜的风险。

　　钩身的受力截面经过抗弯强度校核，危险截面位于钩身曲率最大的内侧位置，设计时针对该位置的拉应力做了冗余强化，在额定载荷下内侧最大拉应力控制在材料许用应力的安全区间内，同时兼顾了反复加载下的疲劳强度要求，避免长期频繁吊装出现微裂纹扩展的问题。钩口的开口尺寸适配常规吊装卸扣、钢丝绳索具环眼、吊装带端环的穿入需求，不需要额外加装过渡连接件即可完成索具挂载，减少了吊装作业的辅助准备时间。钩柄与钩身的过渡圆角做了加大处理，避免该位置在热处理过程中出现淬火裂纹，同时也降低了交变载荷作用下的应力集中系数。在维护便利性上，钩身表面的平滑曲面设计没有易积尘、积油污的死角，日常巡检时可直观观察到钩身表面的磨损、变形情况，钩头的磨损量测量基准面在设计时就做了预留，可通过定期测量钩身截面厚度、钩口开口量的变化判断吊钩的剩余承载能力，及时更换达到磨损极限的部件，保障吊装作业的本质安全。
