桌板侧装式可折叠支撑结构设计

日常生产与生活场景里，很多需要兼顾承载能力与收纳空间的平面类结构，都会用到这类侧装折叠支撑，比如车间临时作业台、房车嵌入式折叠桌、仓储空间的壁挂置物台、小型设备的临时扩展操作面，都能看到这类结构的应用。它的核心作用是在展开状态下为水平面板提供稳定的竖向承载，在不需要使用时可以向下翻折收拢，完全贴合安装立面，不会额外占用通行或操作空间，解决了固定支撑结构无法收纳、挤占冗余空间的痛点。

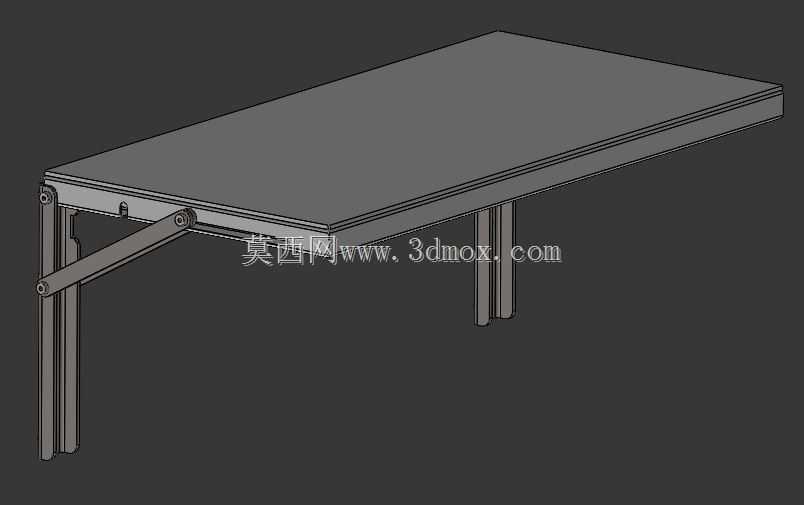

从功能特性来看，这套支撑采用连杆式铰接设计，展开时斜向撑杆与桌板底部的铰接座、竖向安装腿形成稳定的三角形受力结构，竖向载荷会通过斜撑杆传递到固定安装的支腿上，避免桌板边缘出现下挠变形；铰接位置的销轴配合限位结构，展开到位后会自动形成受力死点，不会因为正常使用的竖向压力出现意外折叠，收拢时只需要向上轻抬桌板边缘解锁限位，就可以带动撑杆绕铰接点转动，让整个支撑结构随桌板一起向下翻折到垂直状态，整个操作过程不需要额外拆装紧固件，单人就可以快速完成展开与收纳动作。

设计这套结构的时候，首先要明确安装边界：支撑的竖向支腿是固定在侧方安装立面上的，安装时需要保证支腿的垂直度，铰接座的安装位置要和支腿上的铰接点保持精准的位置对应，避免连杆运动时出现卡滞。斜撑杆的长度是经过受力核算的，展开后撑杆与水平桌板的夹角控制在35度到45度之间，这个角度区间既能保证竖向承载的分力足够稳定，又不会让撑杆过长导致收纳后突出立面太多。所有铰接位置都预留了销轴的装配间隙，既保证转动灵活，又不会因为间隙过大出现展开后的晃动，桌板与支撑的连接位置设置了加强衬板，避免长期承载导致桌板连接位置出现应力开裂。

从安装尺寸来看，这套支撑适配的桌板厚度范围在25mm到40mm之间，竖向支腿的安装孔位按照标准五金件的间距设置，可以直接用膨胀螺栓或者自攻螺丝固定在墙面、设备侧壁、房车柜体立面等基础结构上，不需要额外定制转接件。收拢状态下整个支撑结构连同桌板的总厚度不超过120mm，对于狭窄通道旁的安装场景非常友好，比如车间流水线旁的临时检验台，不用的时候收拢起来完全不会影响物料转运的通行宽度；展开后支撑的水平伸出长度可以根据需求调整，常规配置下伸出长度在600mm到800mm之间，单组支撑的额定承载可以达到50kg，满足放置工具、工件、日常物品的使用需求。

实际选型应用的时候，需要根据使用场景的载荷需求匹配对应数量的支撑，单块桌板长度不超过1200mm时，在两端各安装一组支撑就可以满足稳定承载要求；如果桌板长度超过1200mm，需要在中间位置额外增加一组支撑，避免桌板中部出现下挠。铰接销轴的材质选用耐磨钢材，长期反复折叠使用也不会出现过度磨损导致的松动，支腿和撑杆的型材选用等壁厚的矩形管，抗弯截面模量足够应对日常使用的冲击载荷，不会因为偶尔的重物放置出现永久变形。

很多人在设计这类折叠结构的时候容易忽略收拢状态的运动干涉问题，这套结构在铰接点的位置做了让位设计，桌板向下翻折的时候，斜撑杆会完全收纳到桌板底部与支腿之间的空隙里，不会和安装立面或者桌板本身出现碰撞，整个运动轨迹经过反复校核，转动过程顺滑无卡顿，也没有突兀的受力突变点，用户操作的时候不会出现夹手的风险。另外支撑的外露端面都做了倒角处理，没有尖锐的毛刺棱角，在日常使用过程中不会刮擦磕碰操作人员，符合工业五金件的安全设计要求。
