工业再生物料存储料罐结构设计

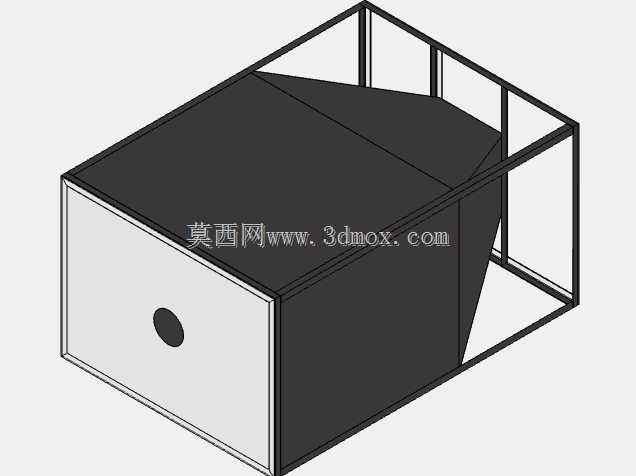

　　在工业固废回收、塑料改性造粒、边角料循环加工的生产场景中，这类再生材料存储罐是衔接前端破碎分选工序与后端挤出、成型工序的关键中转存储单元，不同于常规全新原料的密封存储仓，再生料因为物料形态混杂、含少量粉尘与不规则碎料，对料罐的出料流畅性、架桥规避能力有更严苛的工程要求。从结构设计逻辑来看，该料罐采用方型外框架加锥斗下料的组合构型，上部方型仓体最大化利用车间竖向安装空间，同等占地面积下比圆柱仓拥有更大的有效存储容积，外框采用标准型钢焊接成型，既作为仓壁板的安装支撑基体，也承担料罐满载时的整体载荷传递，安装时可直接通过框架底部的型钢横梁与车间预埋地脚或者上层钢平台做螺栓固定，不需要额外做复杂的混凝土基础，适配现有生产线的快速改造加装需求。

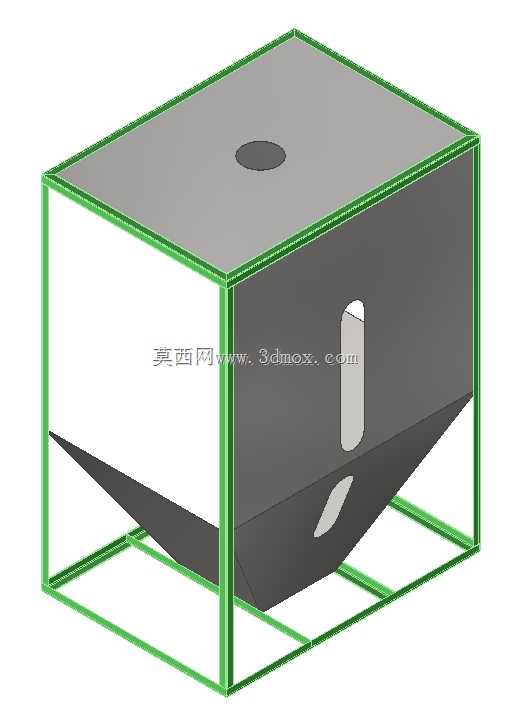

　　仓体顶部预留的圆形接口为进料口，可对接气力输送管道、皮带输送机落料端或者人工投料的防尘罩接口，顶部盖板做满焊密封处理，避免再生料中的轻质粉尘外溢到车间环境中，符合车间职业健康的防尘设计要求。下部的锥斗段采用非对称倾斜角度设计，靠近观察侧的锥面倾角大于物料的自然安息角，针对再生塑料碎料、破碎金属边角料这类流动性较差的物料，能有效避免物料在锥斗段堆积架桥，不需要额外加装空气锤或者振动电机就能依靠重力实现顺畅出料，锥斗侧壁预留的两个异形开孔分别对应料位计安装位与观察检修口，低位的开孔可安装阻旋式料位计，实时监测仓内余料低位信号，给上游上料设备提供启停联锁信号，高位的长条形开孔为透明观察窗，现场巡检人员可直接目视查看仓内物料的存储高度与下料状态，不需要登高打开仓盖检查。

　　仓体侧壁采用加厚碳钢板折弯拼接，所有焊缝做连续满焊后打磨处理，避免再生料中的尖锐碎料卡在焊缝缝隙中造成积料，外框架的绿色涂装为车间设备标准防护漆，既做钢材表面防锈处理，也能在车间复杂设备环境中起到安全标识作用。从安装边界来看，该料罐的整体外轮廓尺寸适配常规车间3米层高的钢平台安装空间，底部出料口可直接对接螺旋喂料机或者真空吸料机的进料端，框架四周预留的安装孔位可根据现场布线需求加装走线槽、气动管路支架，不需要在主体结构上二次焊接打孔，避免破坏仓体的结构强度与密封性能。

　　设计过程中针对再生料的物料特性做了专门的结构优化，没有采用常规粉料仓的大角度锥斗设计，而是通过非对称锥面配合侧壁的顺滑过渡，在控制整体高度的前提下保证下料顺畅，同时方型仓体的侧面可直接挂载辅助设备，比如除尘引风接口、物料除铁器安装位，适配不同再生材料的处理工艺需求，不管是塑料破碎料的暂存、金属切削废料的中转，还是生物质再生颗粒的存储，该结构都能通过调整仓壁板材厚度、锥斗倾角来适配不同物料的容重与流动性要求，整体结构没有复杂的运动部件，后期维护仅需要定期检查密封胶条与料位计的工作状态，运维成本远低于带主动出料机构的存储料仓。在生产线布局中，该类料罐通常布置在破碎设备的出料端下游，作为缓存单元平衡前后工序的生产节拍差，避免前端破碎工序连续出料时后端处理设备过载，也能在后端设备临时停机时存储一定量的物料，不需要前端设备频繁启停，有效提升整条再生处理线的连续运行稳定性。
