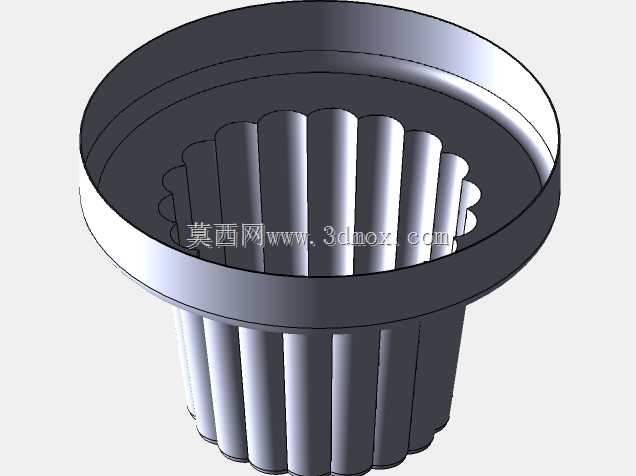

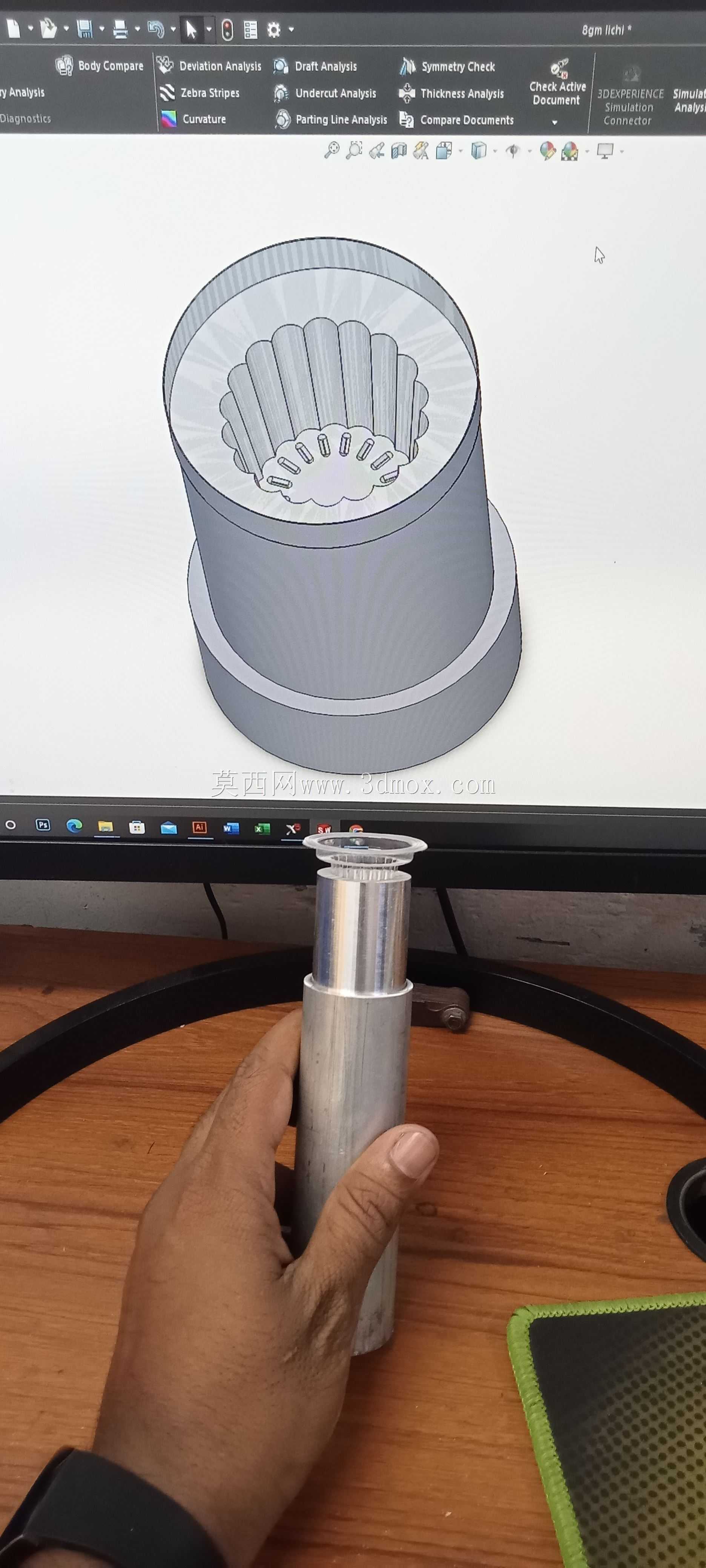

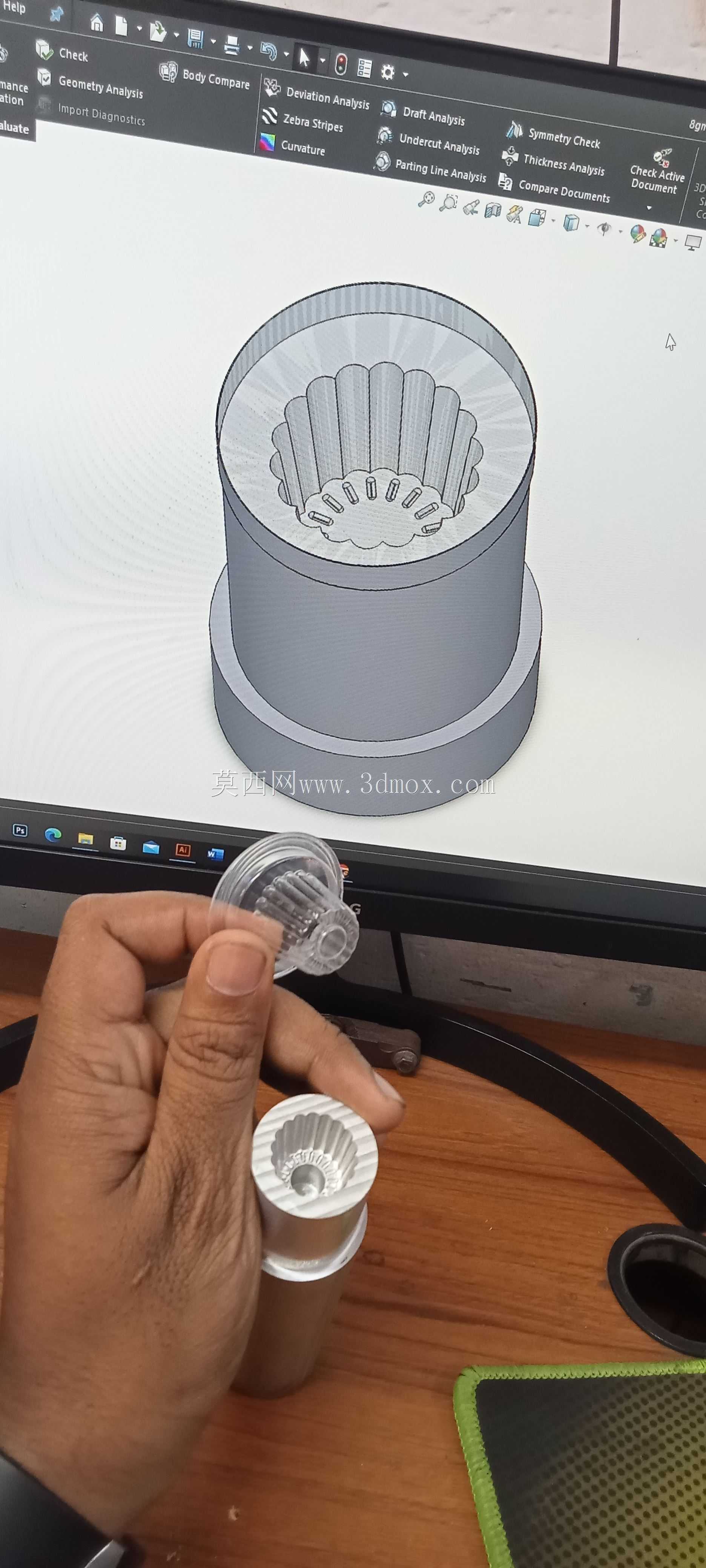

该零件属于带内腔格纹的回转类杯状结构件,从实物加工状态来看,整体采用棒料一次装夹完成全部CNC切削工序,无需二次拼接或焊接,能最大程度保证结构的同轴度与整体刚性。从应用场景来看,这类带放射状格纹内腔的杯体结构,常作为流体介质的均布导流腔体使用,也可作为小型精密设备的缓冲容腔,在小流量流体控制、小型物料匀化分散的工况中,内腔的放射格纹能够打乱介质的层流状态,让进入腔体的流体或粉状物料在格纹的导流作用下均匀分布,避免局部淤积或者流速不均的问题。
设计阶段首先确定了整体的回转体基准,以外圆面作为装夹定位基准,底部的凸缘结构作为安装定位面,安装时凸缘端面与配合面完全贴合,通过周向均布的紧固件完成固定,安装边界需要预留出凸缘外径1.2倍的操作空间,方便装拆时工具的操作空间。内腔的格纹结构采用等厚放射排布,每一条格纹的拔模斜度控制在1.5度,既满足CNC加工时的刀具退刀需求,也能保证格纹根部的圆角过渡,避免应力集中在长期受介质冲击的工况下出现裂纹。
从功能特性来看,杯体的外壁采用光滑圆柱面设计,壁厚均匀控制在3mm,既保证整体结构强度,也能控制整体重量,内壁的格纹高度占内腔总深度的三分之二,格纹顶部与杯口保留一段光滑直壁段,方便与上端的密封件配合,保证腔体的密封性能。加工过程中采用粗加工开粗留0.3mm余量,半精加工完成外圆与内腔直壁的成型,最后精加工内腔格纹结构,每一条格纹的表面粗糙度控制在Ra1.6,减少介质流动时的阻力,也避免物料残留在内腔缝隙中。
设计时充分考虑了加工工艺性,所有内角都采用R0.5的圆角过渡,避免刀具加工时出现清角困难的问题,底部凸缘与杯体主体的衔接处采用R2的过渡圆角,降低装夹和使用过程中应力集中导致的断裂风险。杯口位置设计有1mm宽的定位止口,与上端配合零件的止口槽配合,能够保证装配时的同轴度误差控制在0.02mm以内,满足精密工况下的装配精度要求。
这类结构在实际使用中,需要承受一定的内部介质压力,因此在壁厚设计时通过受力仿真验证,3mm的均匀壁厚能够承受0.3MPa的内部压力而不发生形变,格纹结构同时起到加强筋的作用,能够提升内腔整体的抗变形能力,相比光滑内腔的同尺寸杯体,带格纹的结构抗径向形变能力提升40%左右,不需要额外增加壁厚就能满足强度要求,有效控制了零件的整体重量和材料成本。
在安装边界上,零件总高与外径的比例控制在1.2:1,重心位于整体高度的三分之一处,安装后稳定性好,不会因为介质流动的冲击产生晃动,底部凸缘的安装孔位采用周向均布设计,适配不同角度的安装需求,不需要调整零件方向就能完成管路或者其他配合零件的对接。内腔格纹的排布方向顺着介质流入的方向设计,能够引导介质沿着格纹形成旋流,提升介质混合或者分散的效果,在小型实验设备、小型流体输送装置中都能适配这类结构件的使用需求。
