飞机空气系统对夹式止回阀结构设计

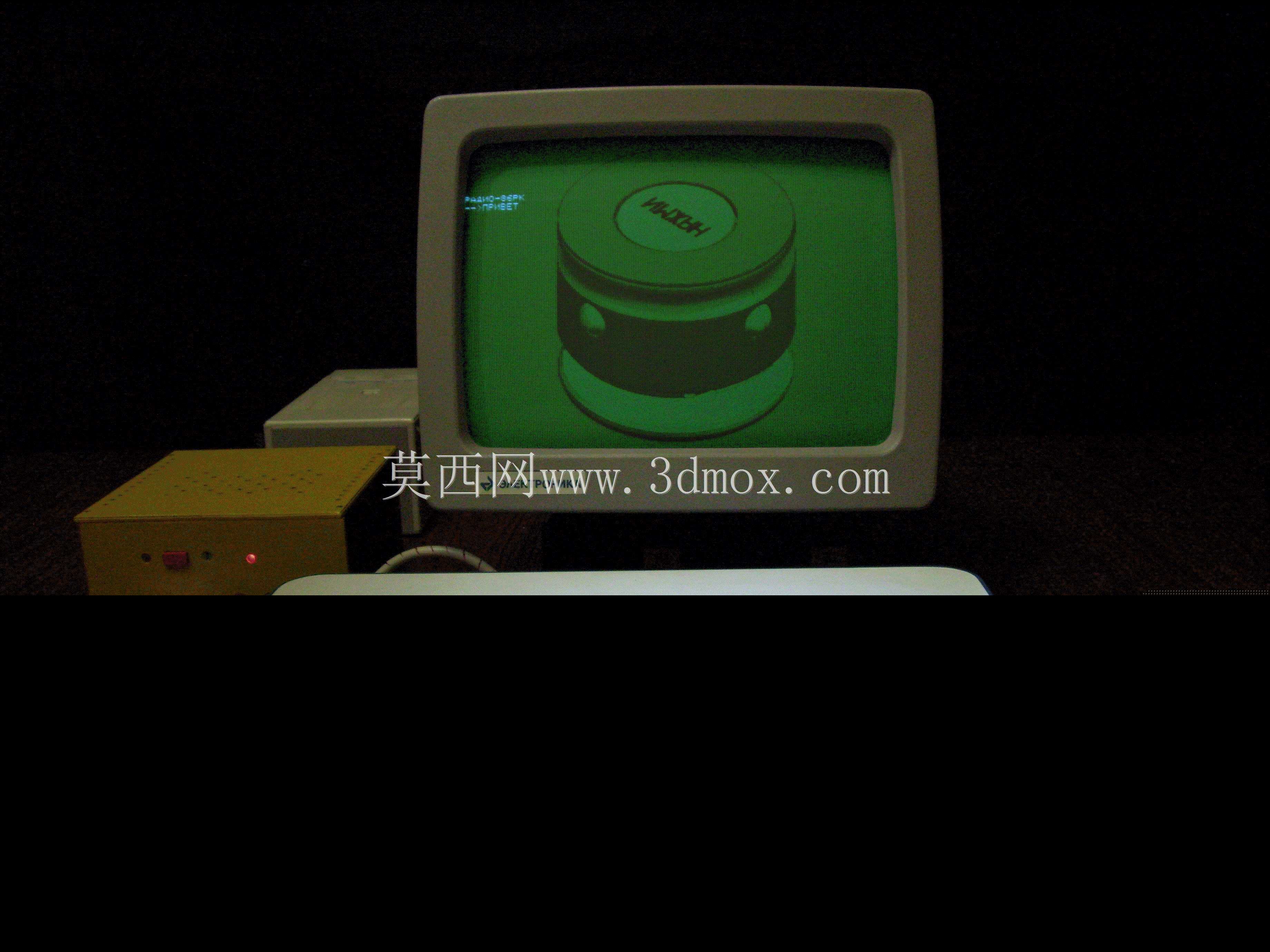

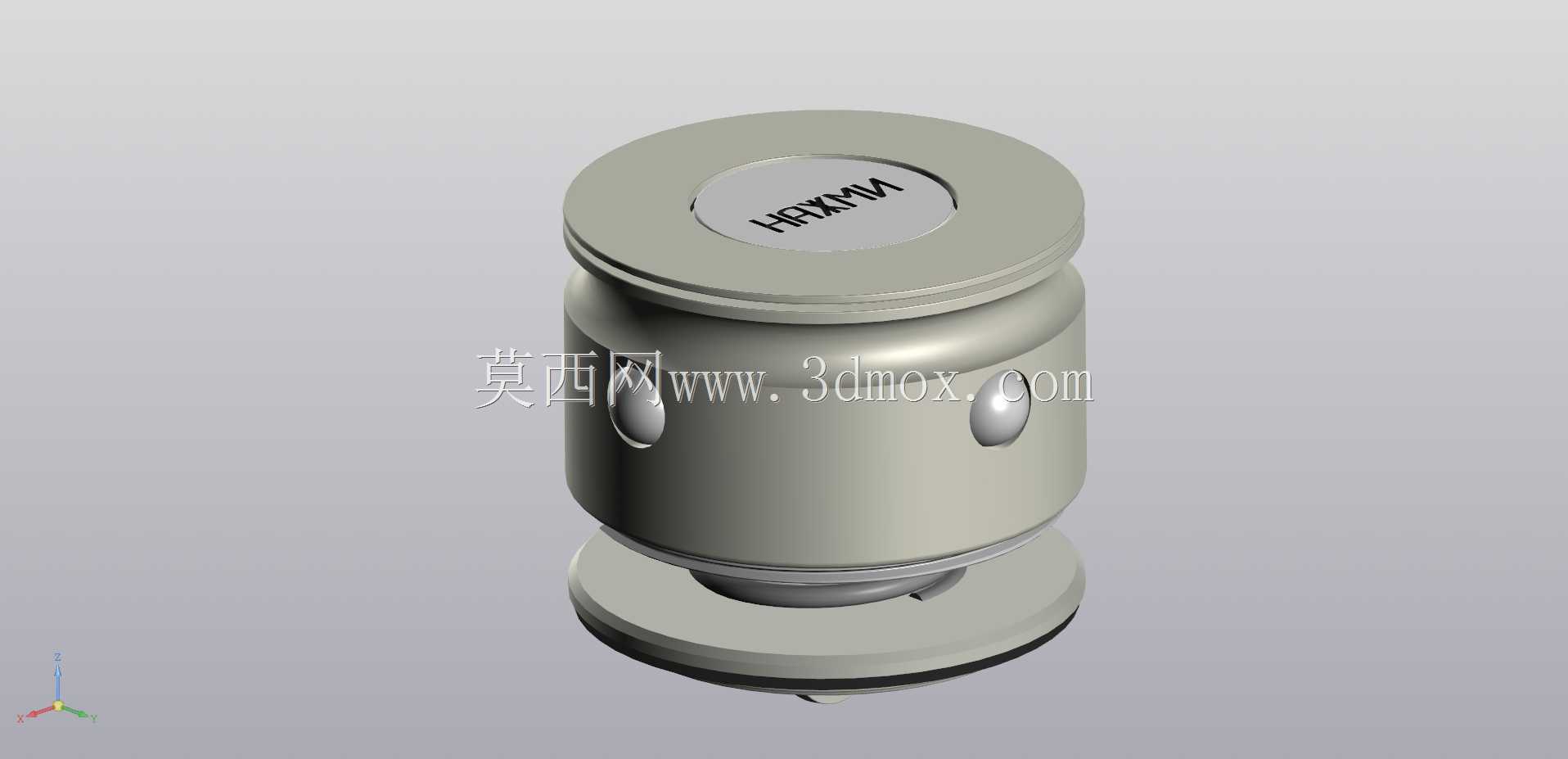

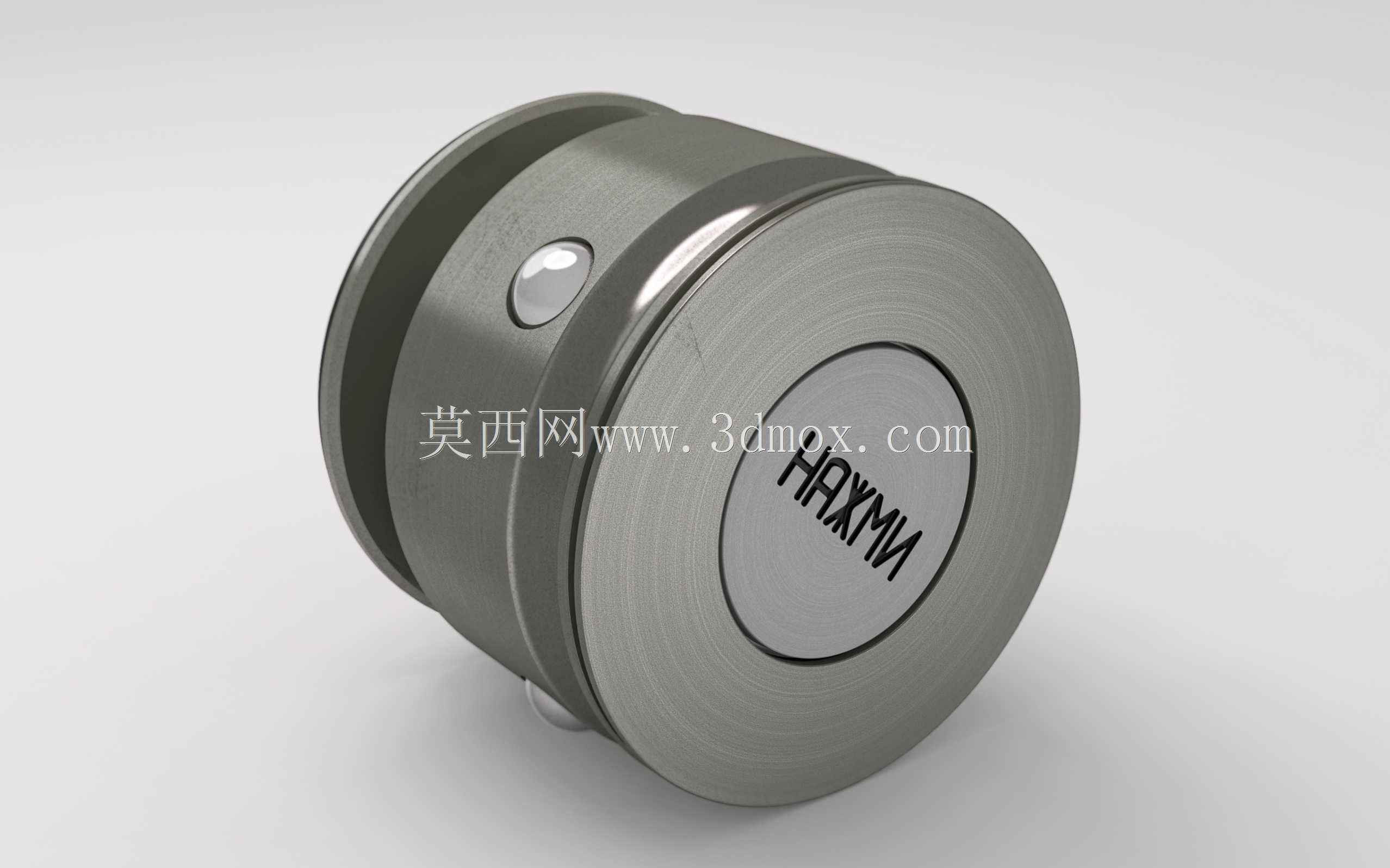

这款止回阀主要适配飞机空气系统的管路布局，承担气流单向导通、反向截止的核心功能，同时可兼顾旁通泄压的工况需求，避免管路内反向气流冲击上游气源设备，保障环控、引气子系统的运行稳定性。从安装边界来看，该阀采用对夹式薄型结构，整体轴向尺寸紧凑，无需额外配置法兰转接结构，可直接夹持在两段管路的法兰端面之间，适配航空管路轻量化、小安装空间的布局要求，安装时仅需保证阀体外圆与管路同轴度偏差在允许范围内，即可完成定位，大幅减少机载设备的安装占用空间。

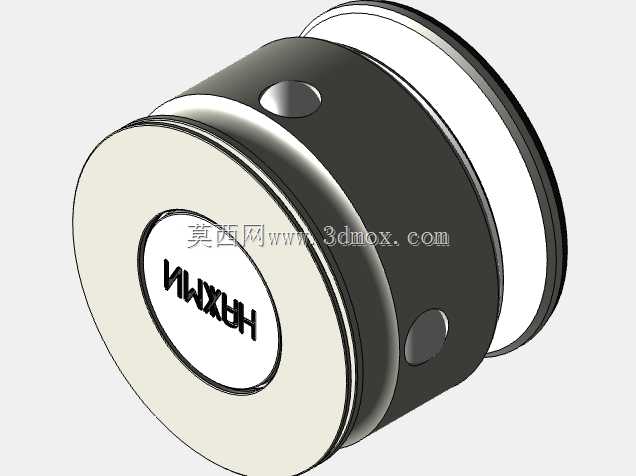

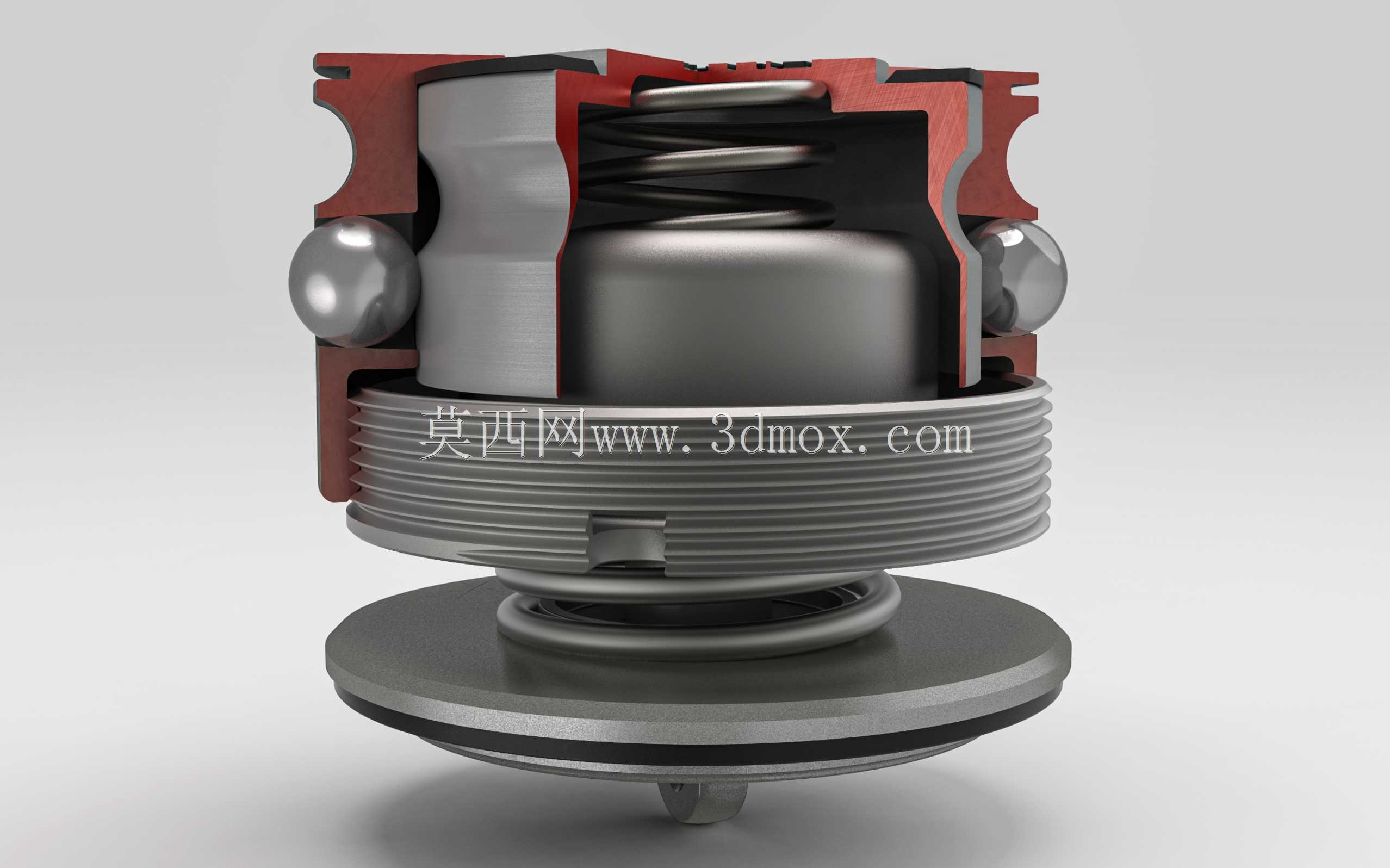

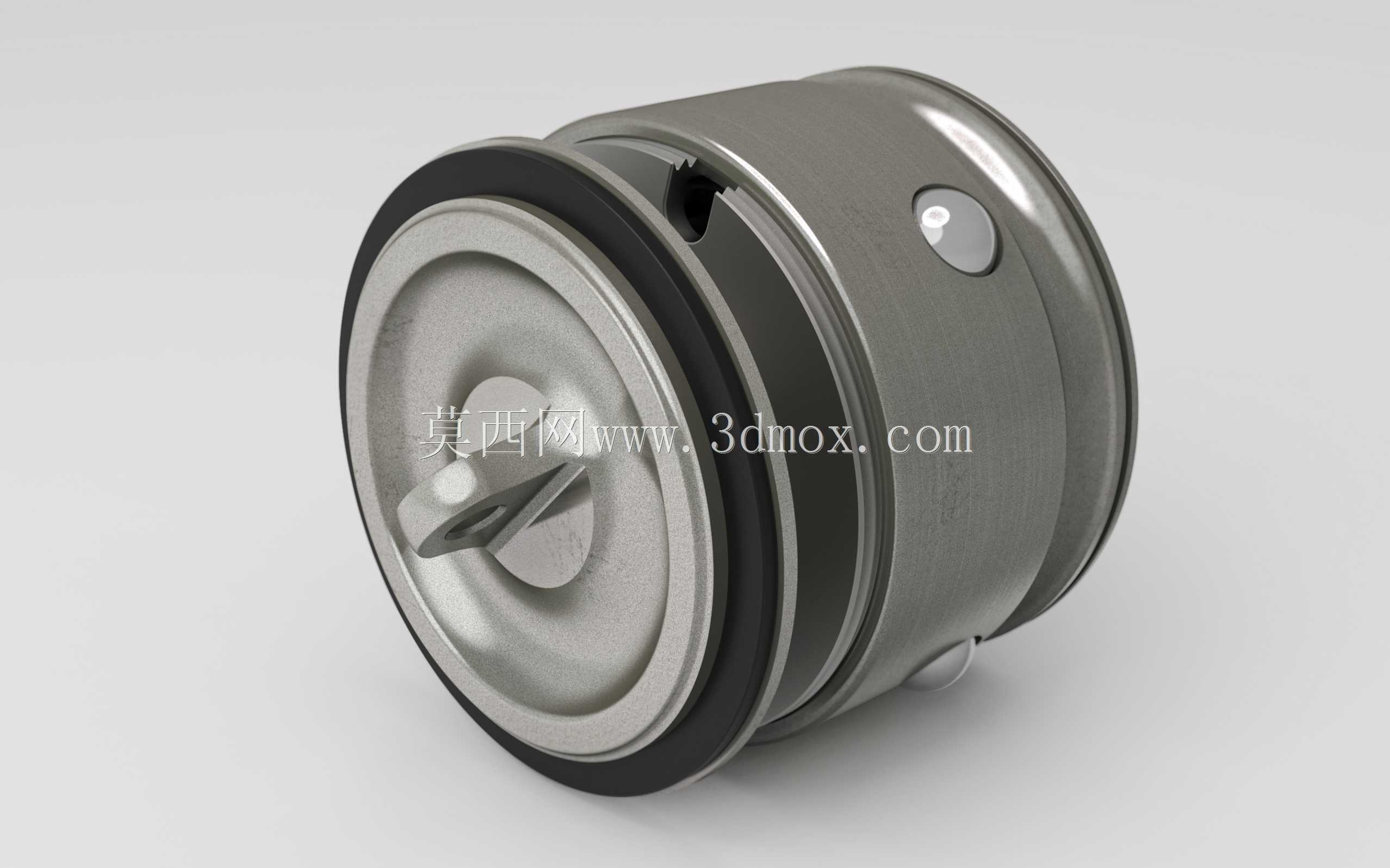

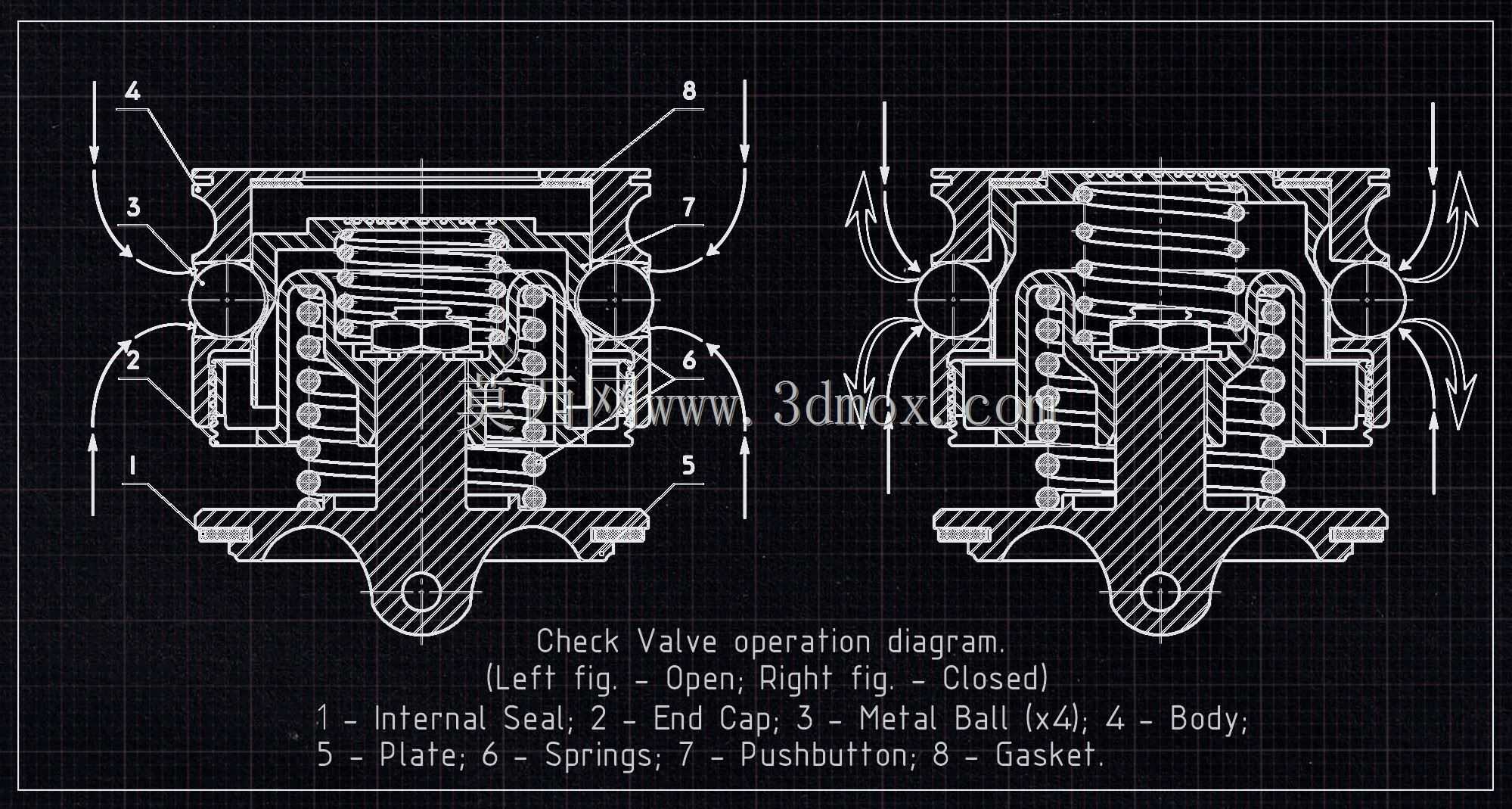

功能特性层面，该阀采用软密封结合金属硬密封的双重密封结构，正向导通时，气流压力克服内部弹簧预紧力推动阀瓣开启，气流沿阀腔内部的导流结构平顺通过，压损控制在航空系统允许的阈值范围内；反向工况下，阀瓣在弹簧力与反向气流压力的共同作用下快速贴合密封面，切断气流反向通路，密封面的贴合精度经过结构优化，可在机载工况的振动、温度交变环境下保持稳定密封性能，不会出现反向泄漏问题。阀体外表面设置的定位凸点，可在安装时与管路法兰的定位槽配合，避免安装过程中阀体出现周向转动，保证内部流道方向与管路气流方向匹配，防止因装反导致的功能失效。

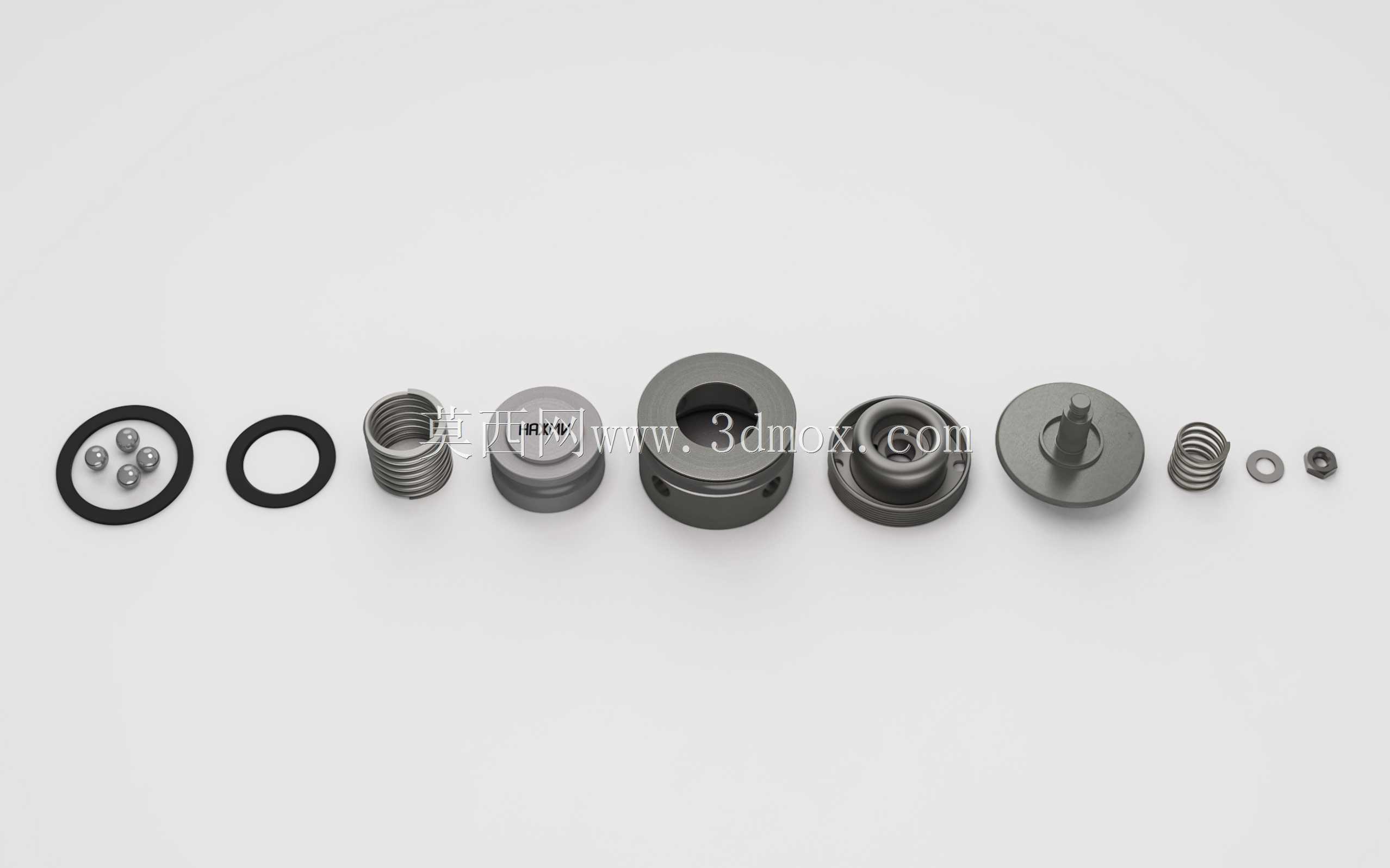

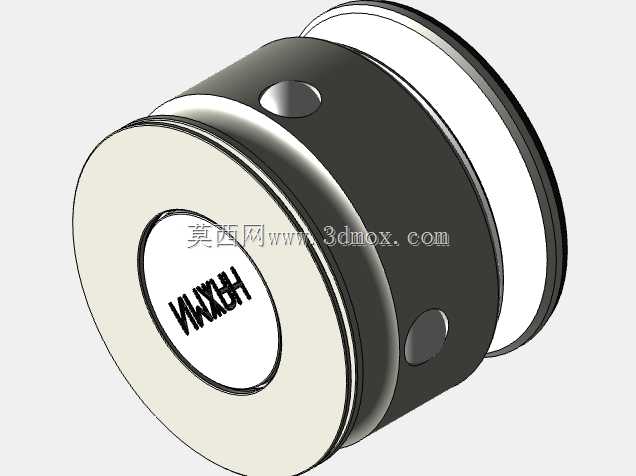

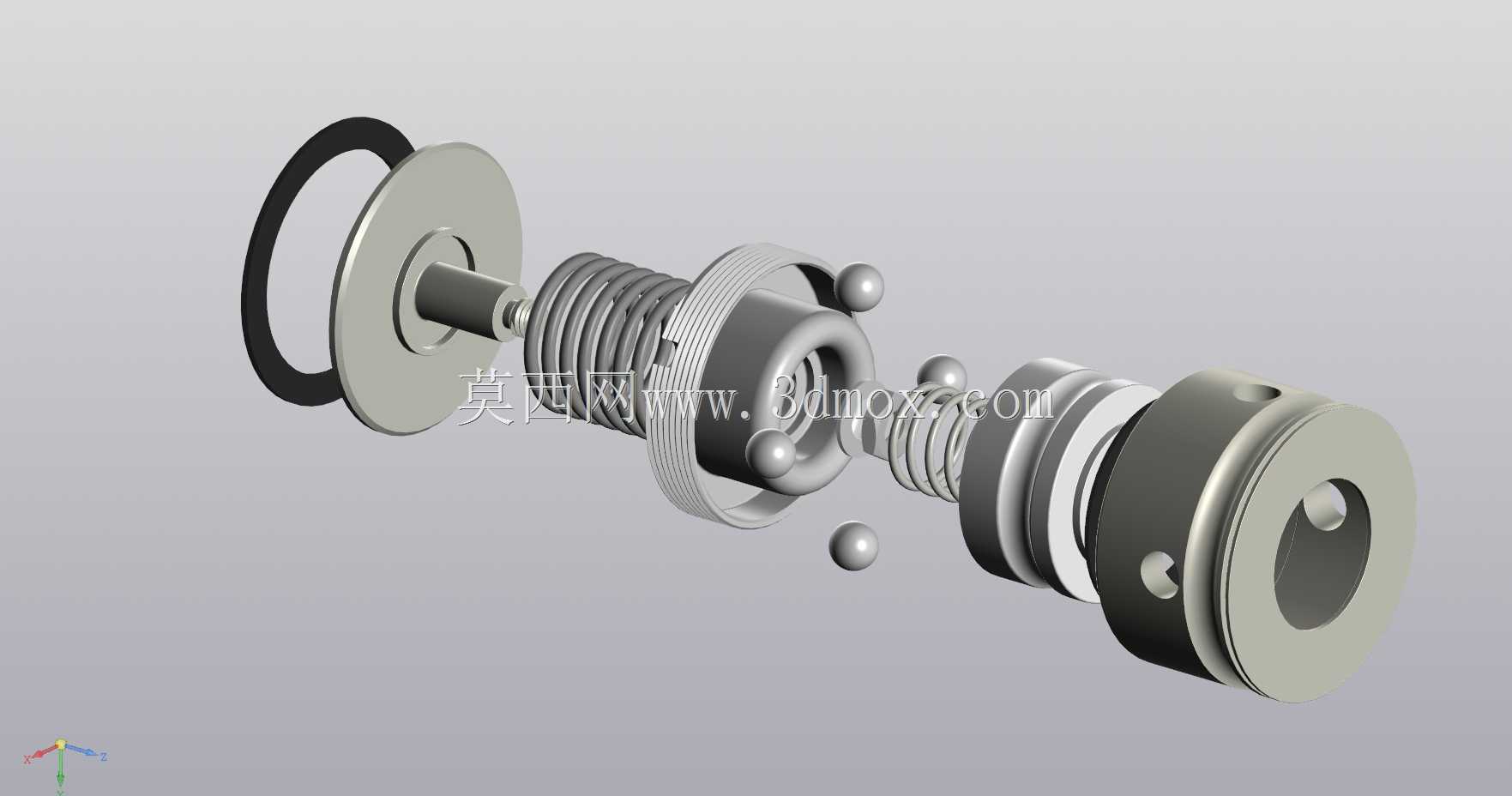

设计思路上，整体结构摒弃了传统升降式止回阀的长导向结构，采用短行程阀瓣设计，将阀瓣的运动行程控制在极小范围内，既缩短了阀门的启闭响应时间，也减少了阀瓣运动过程中的卡滞风险，适配航空系统动态响应快的工况要求。内部弹簧的参数经过匹配计算，预紧力既可以保证无正向气流时阀瓣可靠闭合，也不会在正向导通时造成过大的开启压力损失，兼顾密封可靠性与流道效率。阀体外圆的密封槽可适配O型圈安装，与管路法兰端面配合时实现径向密封，无需额外加装密封垫片，减少装配零件数量。阀体端面刻印的标识可直接指示气流导通方向，避免地勤维护过程中出现装反的操作失误。

从实际应用场景来看，这类止回阀除了在飞机引气系统、环控系统的主干管路中使用，也可适配直升机、喷气式飞机的辅助气流管路，在气源切换、管路分支的位置布置，避免不同压力等级的气流支路之间出现串气问题。建模过程中对阀瓣与阀座的配合面做了公差匹配设计，预留了航空铝合金材质的温度变形补偿量，在高空低温、地面高温的交变温度环境下，不会因材质热胀冷缩出现密封面卡滞或密封失效问题。内部流道做了圆弧过渡处理，避免直角结构造成的气流湍流，减少气流通过时的噪声与压力损失，适配机载设备的低噪、低损要求。整个阀体没有多余的外置结构，外轮廓为规整的圆柱形态，便于在密集的机载管路布局中布置，不会与周边的管路、线束、结构件产生安装干涉，也便于后期维护时的拆装操作，无需拆解周边管路即可完成阀门的更换作业。
