多规格圆柱拉销机械零件结构设计

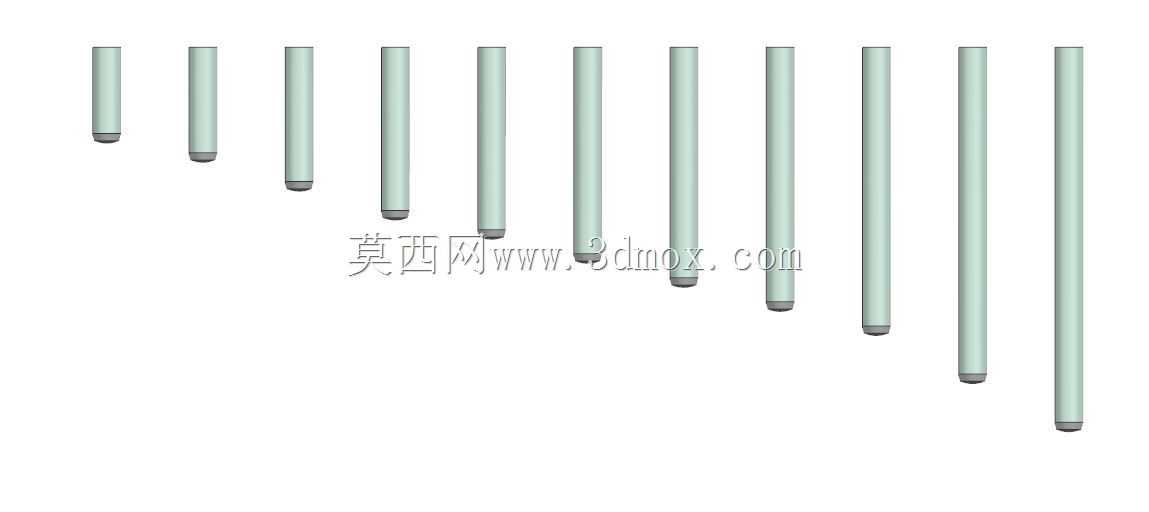

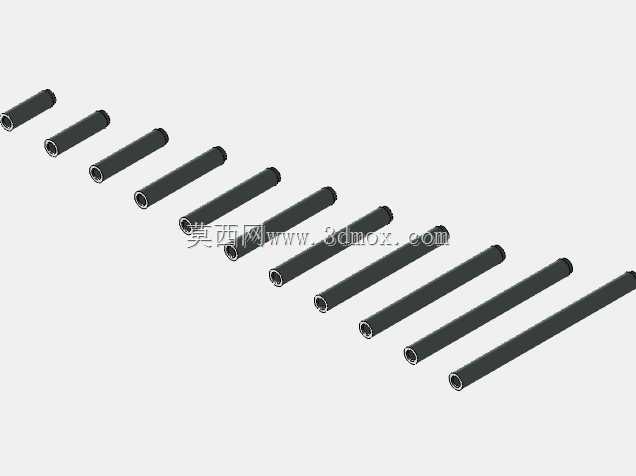

　　在液压阀块、仪器仪表装调以及精密工装夹具的装配场景中，拉销是承担定位、限位以及可拆卸连接功能的核心基础零件，这类零件的设计精度直接决定了整套机构的装配同轴度与重复定位可靠性，很多现场出现的阀组内泄、工装定位偏移问题，追根溯源往往是拉销的尺寸公差、配合间隙设计不合理导致的。本次设计的系列拉销采用等直径圆柱主体加端部限位凸台的结构形式，覆盖了从短行程定位到长跨度连接的多规格尺寸段，不同长度的拉销对应不同的安装深度需求：短规格拉销主要用于阀块内部阀片的层间定位，安装时嵌入阀块预制的销孔内，端部凸台卡在阀片表面的沉孔台阶上，既可以保证相邻阀片的流道孔对齐精度，又能在阀组拆解维护时通过凸台部位施力将销体拉出，避免传统圆柱销拆卸时需要从对面敲击、容易损伤阀块密封面的问题。

　　长规格拉销则多用于仪器仪表的模组导向限位，比如多通路阀门的切换滑块定位，销体与滑块上的导向孔采用间隙配合，配合公差控制在H7/g6区间，既保证滑块滑动时无卡滞，又能限制滑块的径向窜动，避免切换位置出现偏差导致流道通断错误。从设计思路上看，整个系列拉销的主体直径保持统一基准，仅调整有效长度与端部凸台的厚度，这样的设计可以大幅降低加工时的刀具更换频率，车削加工时一次装夹即可完成同直径不同长度规格的粗加工，仅需在最后切断工序调整定位挡块即可完成不同长度的坯料制备，端部的凸台采用小尺寸圆角过渡，避免应力集中导致销体在频繁拉拔过程中出现凸台断裂的问题，同时凸台的外径比主体直径大1.5mm，这个尺寸差既保证了足够的限位承力面积，又不会因为凸台过大占用过多的安装空间，适配阀块内部紧凑的布局要求。

　　在安装边界设计上，所有规格拉销的端部都做了0.2mm的倒角处理，安装时可以快速对准销孔入口，不会因为孔口的微小毛刺导致销体卡滞，销体的表面粗糙度控制在Ra1.6，既保证配合面的滑动顺畅，又不会因为过高的表面要求提升不必要的加工成本。针对不同的应用场景，同直径的拉销还预留了不同的配合公差选项，用于过盈定位的拉销主体公差取m6，压入销孔后可以实现无间隙定位，承受一定的横向剪切力；用于滑动导向的拉销主体公差取h6，与安装孔的配合间隙控制在0.01-0.02mm之间，既保证导向精度，又避免热胀冷缩导致的卡滞。

　　在实际选型过程中，设计人员需要根据安装板的总厚度确定拉销的有效长度，保证销体穿过所有被连接件后，端部凸台完全贴合基准面，同时销体的末端不会超出安装面的另一侧，避免与其他运动部件发生干涉，比如在阀块装配时，拉销的长度需要严格匹配阀块的层叠厚度，过长会导致销体顶到另一侧的密封槽，压伤密封圈造成泄漏，过短则会导致凸台无法完全贴合，定位失效。这类拉销的结构看似简单，但在细节设计上需要兼顾加工工艺性、装配便利性以及实际使用中的受力情况，比如很多新手设计时容易忽略拉拔受力点的设计，把销体做成完全等直径的光杆，导致拆卸时没有施力位置，只能通过撬棍撬动被连接件来分离，很容易损伤阀块的密封面或者仪表的安装基准面，而本次设计的端部凸台结构，既可以作为安装时的限位面，又可以作为拆卸时的拉拔受力点，用简单的拉马工具勾住凸台即可平稳拔出销体，不会对周边零件造成损伤。另外，销体的末端做了微小的圆弧收尾，避免压入安装孔时刮伤孔壁，破坏孔的表面精度，影响配合的可靠性。在批量装配场景中，统一的主体直径也可以让装配工人使用统一规格的铰刀加工销孔，不需要频繁更换刀具，提升装配效率，不同长度的拉销通过端部的颜色标记或者长度差快速区分，避免装配时拿错规格导致的返工。
