多规格圆柱拉销机械结构设计

　　拉销作为机械装配环节中应用极广的定位与连接元件，在工装夹具快换、模具工位切换、自动化线体载具定位、阀门组件限位等场景中承担着核心的位置锁定与快速拆装功能，不同长度规格的拉销可适配不同厚度的安装板、不同行程的插拔限位需求，避免单一规格无法覆盖多层板叠装、深孔定位的工况问题。本次设计的系列拉销采用等直径圆柱主体结构，销身全程保持统一外径公差，表面做光滑过渡处理，插拔过程中不会出现卡滞、刮伤安装孔壁的问题，销的端部做小圆角导正处理，插入安装孔时可自动补偿微小的孔位同轴度偏差，降低装配对位的操作难度，无需额外施加侧向力即可顺利插入定位孔。

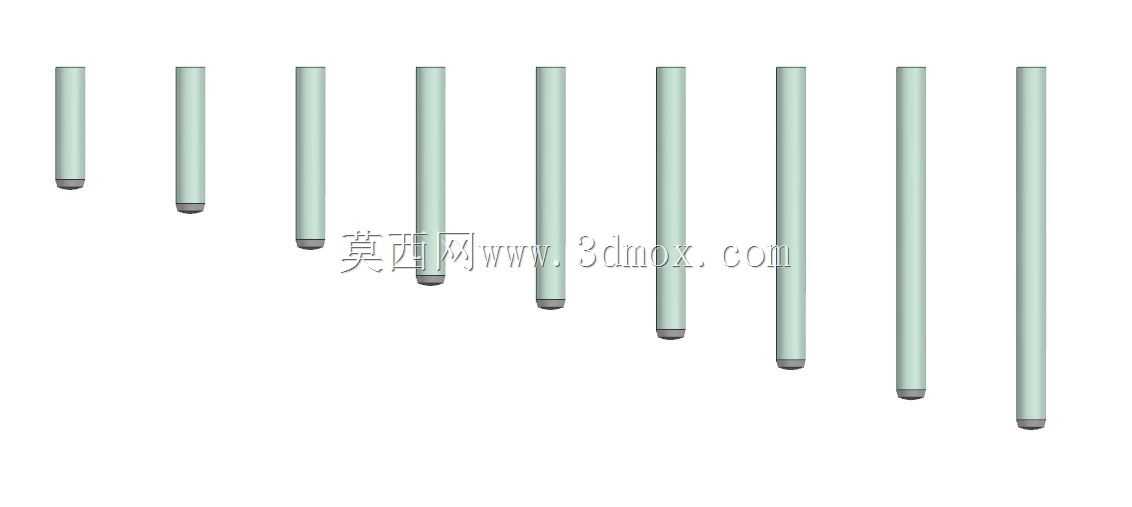

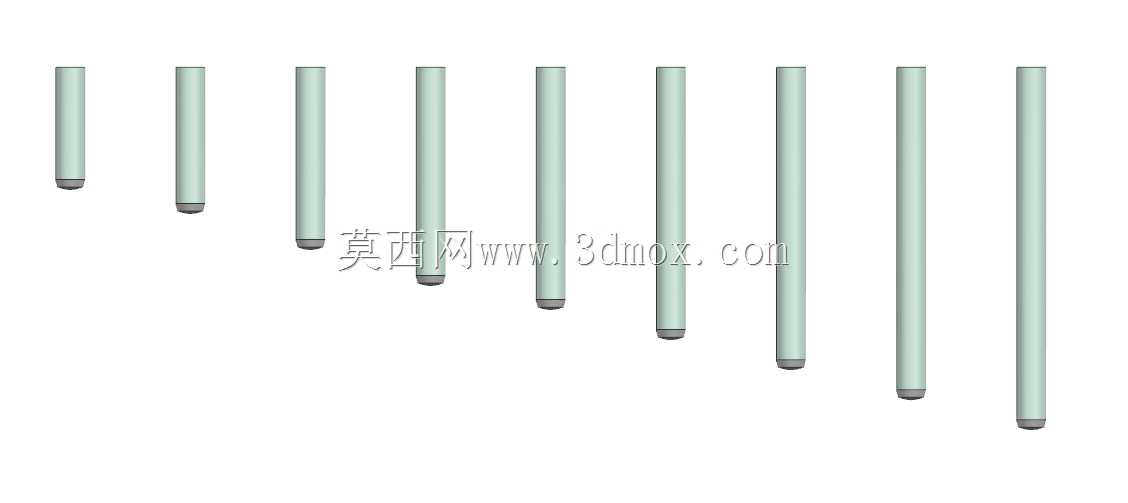

　　从安装边界来看，该系列拉销覆盖了从短款到长款的多档长度尺寸，短规格可用于单层薄板的定位连接，安装后销身伸出长度短，不会与周边运动部件产生干涉，适合紧凑空间内的定位场景；长规格可穿透多层叠装的结构板，实现多组件的同步定位锁定，销身与安装孔采用间隙配合设计，配合公差控制在合理范围内，既保证插拔操作的顺畅性，又能将定位误差控制在机械装配允许的精度区间内，避免间隙过大导致的定位偏移、连接松动问题。设计过程中优先考虑了实际工况的受力需求，销身采用等强度结构设计，整个圆柱段的截面尺寸一致，承受剪切力时不会出现局部应力集中的薄弱点，在频繁插拔的使用场景下，不会因为局部应力过大出现销身变形、断裂的问题。

　　销的末端做了限位结构处理，插入到位后可通过配套的卡簧、锁扣实现轴向固定，避免设备运行过程中因为振动、冲击导致拉销脱出，造成定位失效、连接松脱的故障。在实际设备选型应用中，设计人员可根据安装板的总厚度、需要穿透的组件层数、定位受力的大小选择对应长度的拉销，无需额外对销身进行二次切割加工，所有规格的销身外径保持统一，对应的安装孔可采用统一尺寸的钻头加工，减少加工过程中的刀具更换频次，降低零件加工的工艺成本。

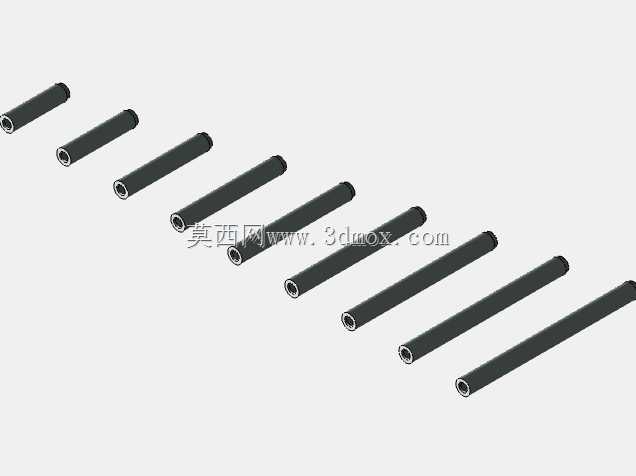

　　针对快换工装的应用场景，该系列拉销的插拔阻力经过优化，操作人员无需借助额外工具即可手动完成插拔操作，大幅缩短工装切换的辅助时间，提升生产线的换型效率；在阀门组件的装配场景中，拉销可用于阀杆与手柄的连接定位，承受阀杆动作过程中的扭转力与轴向力，保证阀位切换的位置准确性，避免手柄与阀杆之间出现相对转动导致的阀位偏差。整个系列拉销的外形简洁无多余结构，加工过程中可采用冷拉圆钢直接下料成型，后续仅需做端部倒角、表面抛光处理即可达到使用要求，加工工序少、生产效率高，适合批量加工制造，同时统一的外径尺寸也方便做表面热处理强化，提升销身的表面硬度与耐磨性能，延长频繁插拔工况下的使用寿命。在三维建模过程中，对每一档长度的拉销都做了参数化建模处理，各规格的模型可通过修改长度参数快速生成，方便设计人员在做装配设计时直接调用对应规格的模型，无需重复绘制，同时模型的装配基准设置在销的轴心线与端部端面，装配时可直接与安装孔的轴心线、安装板面做配合约束，提升装配设计的效率，避免装配约束错误导致的干涉问题。
