双桶卧式桶体支撑固定托架结构

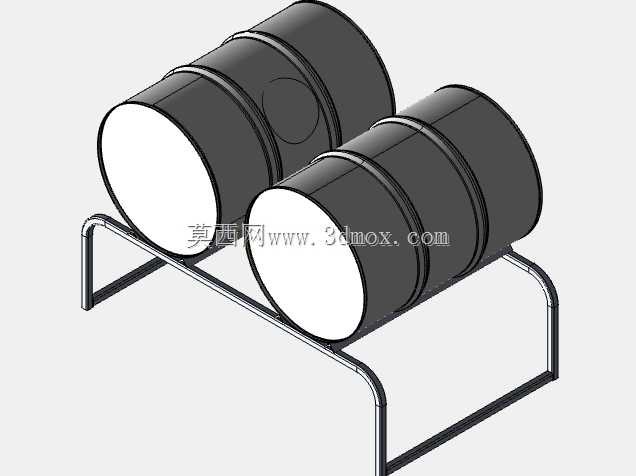

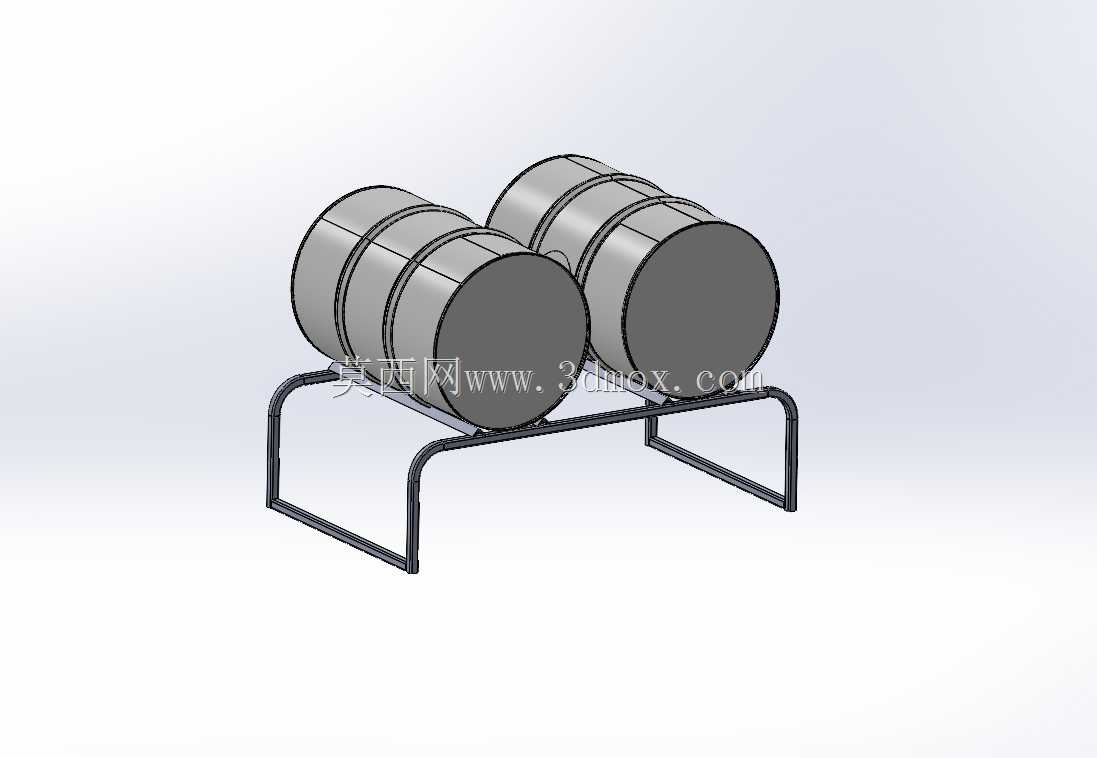

　　在化工原料中转、车间液态物料暂存、小型加工站点油料存放这类场景里，卧式储放的圆柱桶体如果直接落地放置，不仅容易因为地面潮气侵蚀桶底造成密封失效，取料时桶体滚动移位带来的安全隐患也一直是现场管理的痛点，这款双桶位的桶形支撑托架，就是针对这类卧式圆柱桶的定点存放需求做的结构设计。从实际使用的角度出发，整个托架采用圆管弯折成型的框架结构，没有多余的冗余部件，两个平行的桶位可以同时承托两个标准规格的卧式圆柱桶，架体的支撑腿做了向外微扩的弯折处理，底部的水平边直接与地面接触，不需要额外打膨胀螺栓固定也能保证放置稳定性，日常挪动位置时只需要抬起架体就能转移，适配车间里临时调整物料存放点位的使用需求。

　　设计过程中首先考虑的是桶体的防滚动限位，架体上与桶身接触的支撑弧边没有做整面包裹，而是用两根平行的横向圆管托住桶身下半部分的两个受力点，既保证桶体放置后不会沿轴向或者径向窜动，也减少了架体与桶身的接触面积，避免桶身外壁长期与金属架贴合积存积液造成锈蚀，两个桶位之间预留了足够的操作间隙，不管是单人手动滚动桶体调整取料口位置，还是接插输料软管，都不会因为间隙过小出现操作干涉。

　　从安装边界来看，整个架体的宽度刚好覆盖两个标准圆柱桶并排摆放的总宽度，架体高度控制在成年人腰部操作的舒适区间，不需要弯腰就能完成桶盖开启、接料等操作，架体的前后两端没有设置遮挡结构，桶体可以从架体的前后方向直接滚入或者滚出，更换桶体时不需要额外吊装设备，单人就能完成操作。结构强度方面，整个架体的连接节点采用满焊处理，圆管的壁厚选择兼顾了承重能力和整体重量，承托单桶满料状态下的载荷时，架体的横向支撑管不会出现肉眼可见的下挠变形，支撑腿的弯折处做了圆弧过渡，没有尖锐的直角边，避免现场操作人员经过时被磕碰划伤。

　　不同于常见的单桶立式支架，这款卧式托架的结构更适合需要频繁取用桶内物料、且物料依靠重力就能从桶口流出的使用场景，架体本身没有设置额外的锁紧机构，依靠桶身自身的重力和支撑管的限位角度就能实现可靠固定，日常维护只需要定期检查焊接节点有没有开裂、支撑管表面有没有因为长期摩擦出现尖锐毛刺即可，不需要做特殊的防锈或者润滑维护。在做三维建模的时候，整个架体的圆管弯折半径统一，减少了加工时需要更换弯折模具的工序，所有的管材切割角度都做了适配，焊接后不需要额外打磨大量的焊疤就能保证外观平整，两个桶位的中心距经过反复校核，保证桶体放置后相邻桶壁之间不会出现摩擦，同时也不会因为间距过大造成架体整体宽度不必要的增加，节省存放空间。对于需要在车间内设置临时物料存放点、或者小型仓储区域做桶装物料分类存放的场景，这种结构的托架比固定式的存储架灵活性更高，比直接落地存放的安全性更好，结构简单加工成本低，也可以根据实际使用的桶体直径调整支撑管的间距和架体整体尺寸，适配不同规格的圆柱桶存放需求。
