卷制焊环收口压紧立式工装结构

这套立式结构主要服务于金属线材卷制成型焊环的后道收口压紧工序，在五金线材加工、丝网制品生产、环形金属构件加工场景中应用广泛。日常生产里，金属线材经过卷绕设备弯制成环形后，接口位置存在回弹张开、对接错位的问题，无法直接进入后续焊接或表面处理工序，这套结构就是针对该工序痛点设计的专用作业工装。

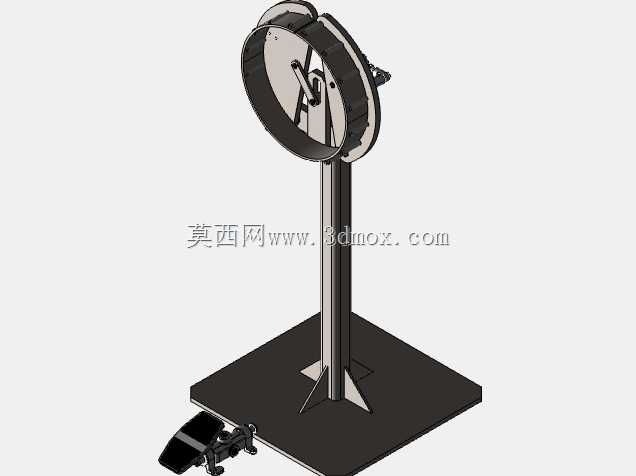

从结构布局来看，整套装置采用方管焊接立式立柱搭配方形底板的承载形式，底板通过三角加强筋与立柱连接，保证作业过程中不会出现倾覆、晃动的问题，安装时可直接通过底板预留的安装孔固定在作业台面上，不需要额外搭建复杂的安装基础，适配多数车间常规作业台面的安装尺寸，占用横向作业空间较小，不会和周边的卷绕设备、焊接工位产生位置干涉。顶部的执行机构采用双盘夹装结构，两个平行的圆形盘体形成环形工件的容纳腔，盘体内部设置的摆臂压块可沿盘体径向动作，当卷制完成的开口环件放入两盘之间的定位槽后，摆臂压块会从环件的开口两侧同步施压，将回弹张开的环件接口逐步压合到位，保证接口处的端面完全贴合、对齐，避免后续焊接出现焊穿、错位、虚焊的问题。

设计过程中重点考虑了不同线径环件的适配性，盘体上的定位槽预留了足够的调节余量，可适配一定范围内不同直径、不同线径的环形工件，不需要频繁更换夹装模具，减少工序切换的准备时间。执行机构的动作路径做了限位设计，压合行程刚好匹配环件闭合所需的位移量，不会出现过压导致环件变形、线径压损的问题，保证压合后的环件圆度符合工艺要求。立式的布局设计让操作人员取放工件时不需要弯腰俯身，作业姿态更符合人体工程学要求，长时间作业也不容易产生疲劳，同时工件压合过程中产生的金属碎屑会直接掉落在底板上，不会散落到作业台面其他位置，清理维护更方便。

从安装边界来看，整套结构的重心集中在立柱与底板的连接位置，安装时只需要保证底板固定牢固、立柱保持垂直即可，顶部执行机构的旋转、压合动作范围不会超出底板的投影区域，周边预留50mm的安全间隙就可以满足作业要求，不需要额外设置安全防护栏，适合在中小型五金加工车间的流水线旁就近布置，和前道卷绕工序、后道焊接工序形成流畅的作业动线，减少工件周转的搬运距离。结构的受力点全部做了加强处理，压合作业时的反作用力会通过立柱直接传递到底板，不会出现结构变形、连接松动的问题，长期高频作业下也能保持稳定的压合精度，避免因为工装磨损导致环件收口质量不稳定。
