内径20mm压缩量1mm锥面胀紧连接锁紧构件

　　在各类精密传动、重载轴系连接的工程场景中，轴与轮毂的无键锁紧连接一直是结构设计里兼顾装拆便利性、传动扭矩稳定性的核心需求点，这款锥面结构的锁紧构件，正是针对小内径轴系的精准锁紧需求开发的结构方案。不同于传统键连接存在的应力集中、间隙回程、对轴加工精度要求高的问题，这类锥面胀紧式锁紧结构依靠锥面配合的径向压紧力，在轴与轮毂接触面间产生足够的正压力，依靠摩擦力传递扭矩、轴向力甚至复合载荷，完全避免了键槽加工对轴和轮毂强度的削弱，同时能实现无间隙传动，在频繁正反转、冲击载荷的传动场景下优势十分明显。从实际应用场景来看，这类小内径锁紧构件常被用在精密伺服传动机构、小型自动化设备的辊筒连接、精密仪器的转轴固定、包装机械的送料辊锁紧、轻工设备的传动轮连接等位置，尤其适合那些需要频繁调整轴上零件轴向位置、又要求锁紧后无相对窜动的装配场景，相比顶丝锁紧、销钉锁紧的方案，它的锁紧力分布更均匀，不会对轴表面造成局部压痕损伤，后期拆卸维护时也不会出现零件咬合无法拆解的问题。

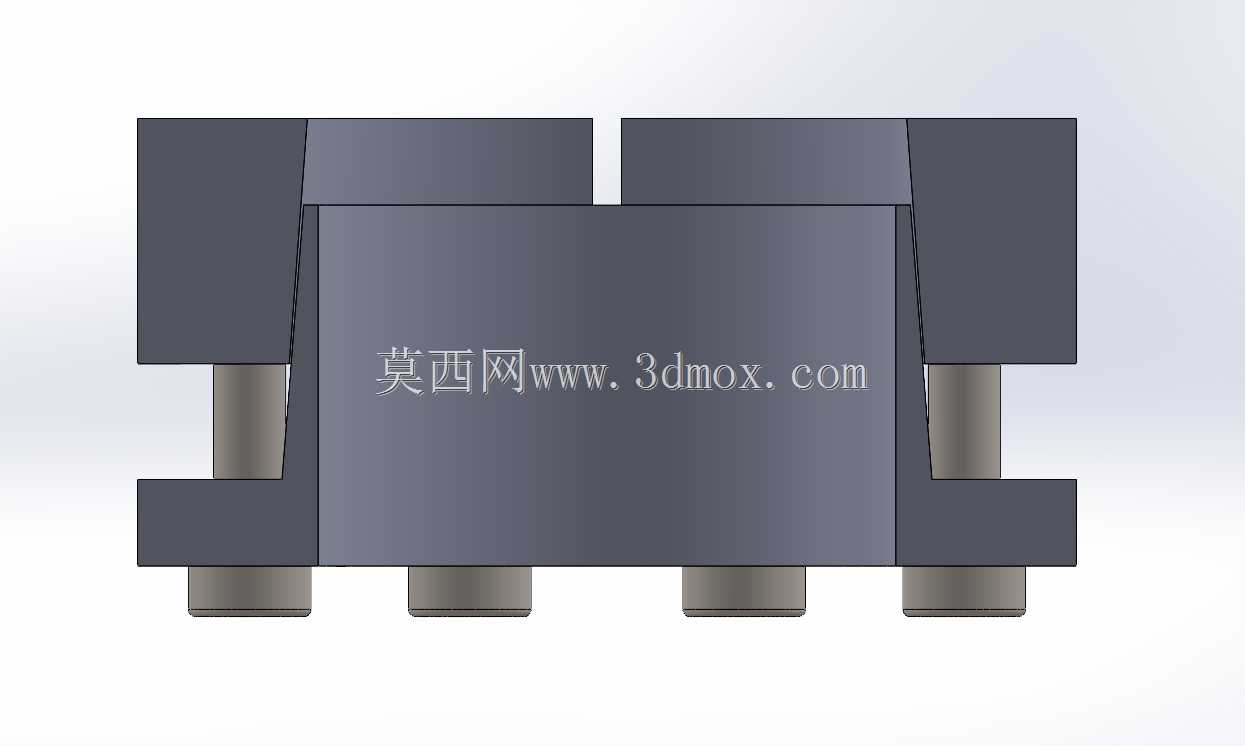

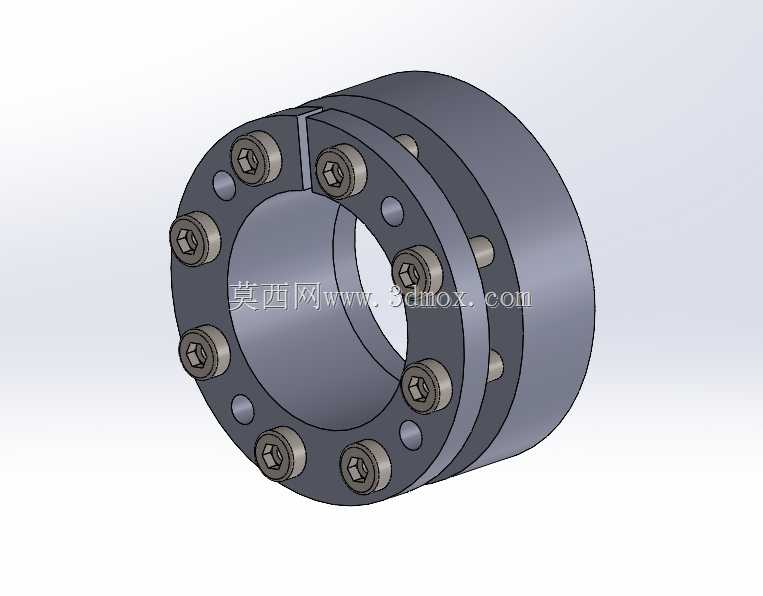

　　从功能特性上看，这款锁紧构件采用双锥环配合的结构形式，外圈为带安装法兰的刚性环体，内圈为开缝的锥面胀套，沿圆周均匀布置的锁紧螺栓在拧紧过程中，会拉动内外锥环产生相对轴向位移，依靠锥面的楔紧作用让内圈均匀收缩抱紧轴表面、外圈均匀胀开撑紧轮毂内孔，整个圆周方向的锁紧力分布均匀，不会出现单侧压紧导致的轴偏心问题，能有效保证轴上回转零件的同轴度要求，对于转速较高的传动场景，这种均匀受力的结构也能减少回转过程中的不平衡振动。设计思路上，这款构件特意将内径设定为20mm，适配行业内常用的标准光轴直径规格，1mm的径向压缩量是经过受力核算的合理数值：压缩量过小会导致抱紧力不足，传动时容易出现打滑失效；压缩量过大则会导致内圈应力超过材料屈服极限，出现塑性变形无法重复装拆，1mm的压缩量刚好能在常用8.8级锁紧螺栓的额定拧紧力矩下，产生足够的径向抱紧力，同时保证胀套处于弹性变形区间，支持多次重复装拆使用。

　　圆周方向的螺栓数量经过扭矩分配核算，均匀布置的螺栓能保证锥面环在压紧过程中保持平行位移，不会出现偏斜导致的局部接触应力过大问题，法兰端面上的光孔同时兼顾了安装定位和拆卸顶出的功能，当需要拆卸锁紧结构时，只需将螺栓拧入对应的拆卸螺纹孔，就能平稳顶开锥面配合面，避免硬敲硬撬损伤零件配合面。从安装边界尺寸来看，这款锁紧构件的轴向长度紧凑，不会占用过多轴上安装空间，法兰外径尺寸适配常用的小规格轮毂内孔安装需求，安装时不需要对轴或轮毂做额外的键槽加工，只要保证轴和轮毂的配合面粗糙度达到Ra1.6-Ra3.2、尺寸公差在h7-H8区间即可，装配时先将锁紧构件套入轴的预定位置，再按对角线顺序分次均匀拧紧螺栓，逐步达到额定拧紧力矩就能完成锁紧，不需要额外的工装辅助。

　　在实际选型使用时，需要注意根据传递的额定扭矩核算螺栓拧紧力矩，不能单次单侧拧紧螺栓，避免锥环偏斜导致锁紧失效，同时装配前要清理配合面的油污、铁屑，保证摩擦系数稳定，这样才能达到设计的额定锁紧力。这类锥面锁紧结构相比传统的连接方式，还有一个明显的优势就是过载保护功能，当传动载荷超过设计的最大摩擦力矩时，胀套和轴之间会产生相对滑移，能有效保护后端的传动零件不会因为过载损坏，在一些对设备安全性要求较高的精密传动场景中，这个特性能大幅降低设备故障后的维修成本。
