机场中殿钢结构建筑施工场景三维模型

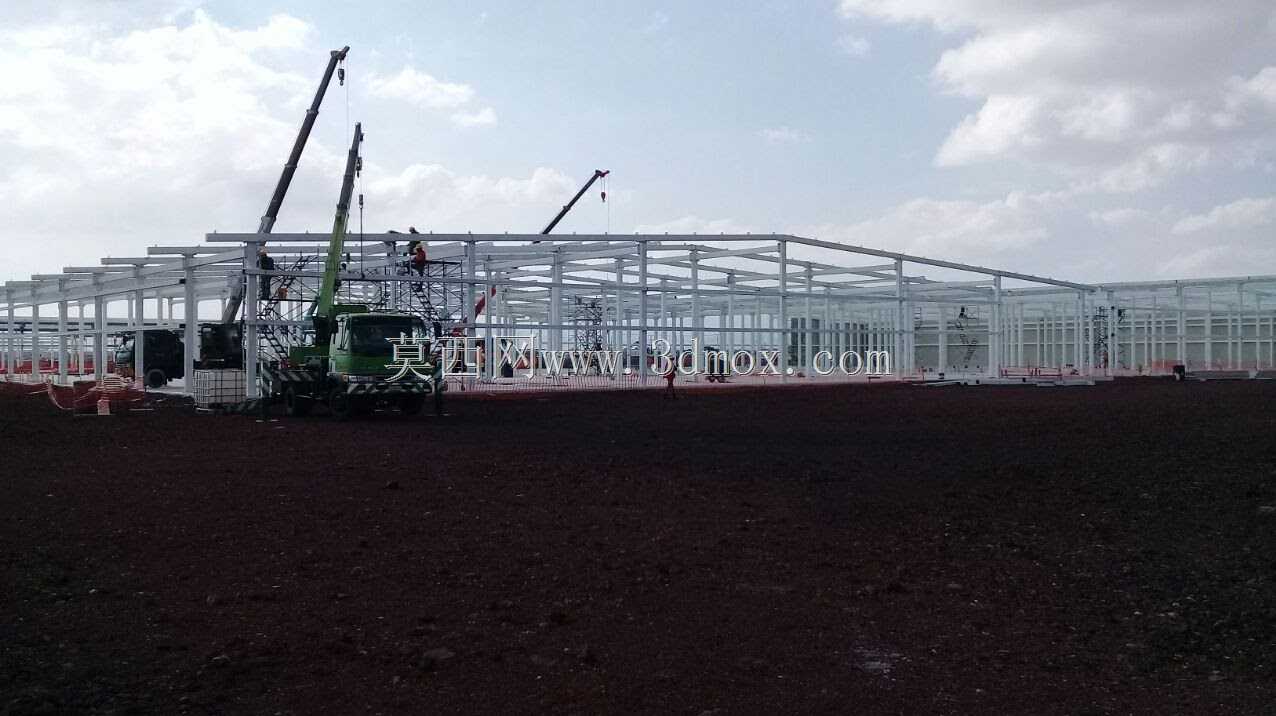

　　该模型还原了机场航站楼中殿区域主体钢结构施工阶段的现场状态，覆盖从地面硬化处理到主钢构吊装就位的全流程核心作业面，可用于施工组织模拟、吊装方案校验、现场布置推演等工程场景。在实际机场枢纽建设项目中，中殿作为航站楼核心连通区域，承担着客流集散、功能区衔接、大跨度空间覆盖的核心作用，其钢结构施工阶段的场地布置、吊装站位、构件进场路线规划，直接影响整体项目的施工周期与作业安全，这类三维场景模型能够帮助施工团队提前预判交叉作业风险，优化起重设备的站位与行走路径。模型中完整呈现了大跨度H型钢主框架的排布逻辑，主立柱采用变截面焊接H型钢设计，柱脚通过预埋锚栓与下方混凝土承台连接，柱间支撑采用交叉圆钢支撑体系，兼顾结构抗侧刚度与安装便捷性，屋面主次梁按照12米标准柱距排布，预留了后续屋面檩条、采光顶、机电管线的安装接口，所有钢构件的连接节点均按照实际施工工艺还原，包含高强螺栓连接副、现场焊接坡口、临时安装耳板等细节，能够直接用于施工技术交底的可视化展示。

　　从设计思路层面，该场景模型严格遵循机场航站楼大跨度空间的施工逻辑，地面区域还原了级配碎石压实后的临时施工场地状态，预留了构件临时堆放区、起重设备行走通道的硬化边界，吊装作业区的地面承载力按照履带吊作业要求做了差异化处理，避免模型出现与实际施工不符的场地布置偏差。模型中包含的多台起重设备，分别对应主钢构吊装、次构件转运、辅助安装的不同作业分工，其中主吊设备的站位距离主框架的作业半径控制在18米范围内，符合大吨位履带吊吊装大跨度钢柱、主梁的最优作业区间，副吊设备站位在构件堆放区与作业面之间的通道旁，负责小型构件的垂直转运与辅助就位，减少主吊设备的非必要移位，提升整体吊装作业效率。

　　外形尺寸与安装边界方面，模型还原的中殿钢结构主体横向跨度达到72米，纵向柱距按照12米模数延伸，主立柱安装高度为18.7米，屋面梁起拱高度按照跨度的1/500设置，符合大跨度钢结构的挠度控制要求；所有钢构件的安装边界均预留了现场焊接、螺栓紧固的操作空间，柱脚锚栓的外露长度、调节余量均按照施工规范设置，起重设备的臂长、仰角、回转半径均与实际吊装作业参数匹配，不会出现设备与已安装构件干涉的情况。场景中还还原了高空作业人员的操作站位、临时安全防护设施的布置位置，能够辅助施工团队做高空作业的安全方案推演，识别临边作业、吊装作业半径内的安全风险点。

　　对于结构设计从业者而言，该模型可用于验证大跨度钢结构的现场安装可行性，检查构件分段是否满足运输与吊装的尺寸限制，节点设计是否预留足够的安装操作空间；对于施工组织人员，可借助该模型排布施工进度计划，模拟不同施工阶段的场地占用情况，优化构件进场的顺序与堆放位置，减少二次搬运带来的成本损耗；对于三维建模从业者，该场景的构件层级划分、材质表现、施工细节还原逻辑，可作为工业建筑施工场景建模的参考范本，掌握大场景模型的精度控制方法，平衡模型细节量与运行流畅度，避免过度建模导致的场景加载卡顿问题。模型中所有构件的坐标定位均按照实际施工测量的控制网逻辑设置，可直接导入施工模拟软件，对接进度计划数据做4D施工模拟，帮助项目团队更直观地把控各施工节点的作业面状态。
