塔帕预压立式金属液压工装夹具

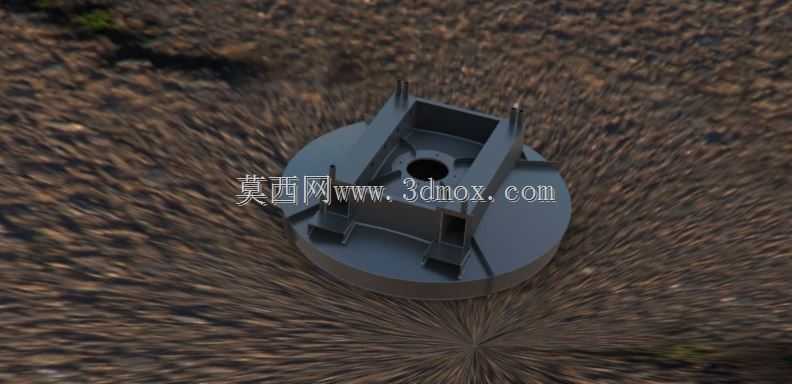

　　这套立式预压工装主要面向金属坯料在后续压延、整形或机加工前的预定位与压紧作业，常见于小型液压工位、试验台架以及需要把工件稳定约束在圆盘工作面上的装配场景。圆形底盘提供较大的支撑面积，可直接落在平台、垫板或T型槽工作台上，通过底盘外缘或底部预留孔位实现螺栓固定；安装时需要关注底盘外圆与周边送料机构、压头行程之间的安全距离，避免上模下行时与立柱、定位块发生干涉。上部框架采用围合式立壁结构，四角设置带安装孔的支耳，用于连接压头、导向件或外部执行元件，中间空腔容纳坯料并限制其侧向窜动。框架内侧布置多组凸起定位面，能够对异形金属件进行粗定位，配合液压或螺旋压力完成预压，使坯料在进入正式压延前获得稳定姿态和初步形变。从结构受力看，

　　底盘承受垂直压力并把载荷扩散到工作台面，立壁承担偏载和侧向推力，支耳则把上部执行机构的反力传回主体；因此建模时对壁厚、转角过渡和安装面平面度都需要重点控制，避免长期循环加载后出现局部变形。底部圆盘与上方框架之间的过渡区采用加强连接，保证压紧过程中整体不发生明显翘曲。实际使用中，可根据坯料尺寸更换定位块或在框架内增加垫片，以适配不同批次零件；若配合液压站使用，还需在支耳上方预留油缸安装空间，并校核压头中心线与底盘中心的同轴度。该结构没有复杂传动链，核心在于支撑刚性、定位重复性和安装边界清晰，适合作为压延前置工序的夹具基础件，也可改造成装配压紧台或检测定位座。
