LMH8LUU切边法兰直线运动轴承结构

在自动化输送线、精密检测工装、小型模组滑台这类需要做直线往复运动的设备结构里，这类切边法兰型直线轴承是非常常用的导向承载部件，和普通圆法兰直线轴承不同，切边法兰的结构设计可以在安装空间受限的场景下压缩横向安装尺寸，两个安装孔的定位方式也能避免轴承安装后出现周向转动，适配紧凑布局的设备安装需求。

从实际使用场景来看，这类轴承常配套8mm直径的光轴使用，承担光轴上滑动负载的径向承载与运动导向作用，在小型点胶设备的Z轴升降结构、桌面型3D打印设备的运动轴、电子元器件分选设备的推料滑台、包装设备的挡料机构往复运动部位都能看到这类零件的应用，相比无法兰的直筒型直线轴承，自带的法兰结构不需要额外加工轴用挡圈槽或者设计轴承端盖来做轴向限位，直接通过法兰面贴紧安装立板，用对应规格的内六角螺钉锁紧即可完成固定，装配工序更简单，后期维护更换时拆卸也更方便。

从结构设计逻辑来看，这款轴承的主体为圆柱形套筒结构，内部保持架均匀排布循环钢球，钢球在保持架的滚道内做循环滚动，将轴与轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，提升往复运动的顺畅度，同时减少长期运行的磨损量，延长部件使用寿命。端部的切边法兰为一体化加工结构，法兰厚度经过尺寸校核，既保证螺钉锁紧时法兰面有足够的承压强度不会出现压溃变形，又不会因为法兰过厚增加不必要的轴向安装尺寸，法兰上的两个安装孔位置做了沉头设计，锁紧螺钉的头部可以完全沉入沉孔内，不会突出法兰表面，避免运动过程中螺钉头和周边其他结构件发生运动干涉。

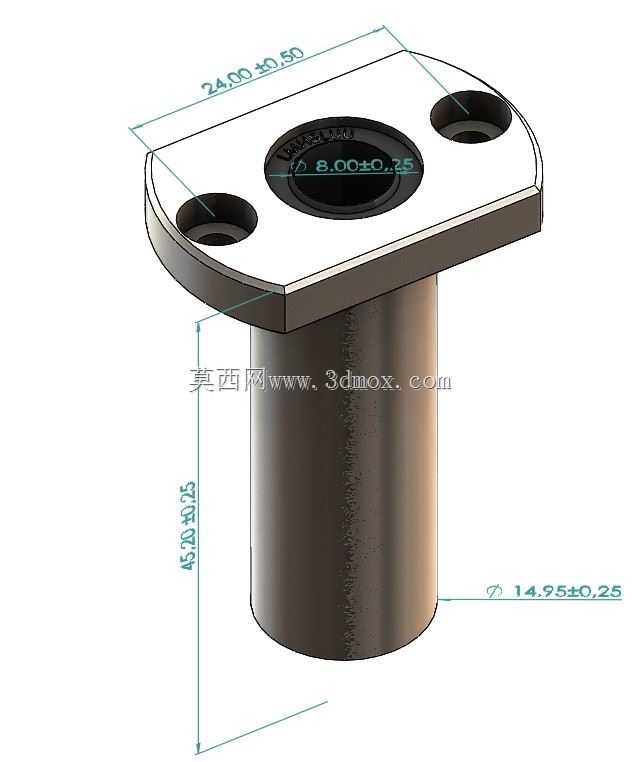

从安装边界尺寸来看，这款轴承适配的光轴直径为8mm，轴承套筒部分的外径为15mm，整体总长度为45mm，法兰部分的对边切边后宽度小于常规圆法兰的外径尺寸，安装时只需要在安装立板上加工直径15mm的通孔，对应法兰安装孔的位置加工两个M3螺纹孔，就可以完成轴承的安装固定，安装孔的中心距经过标准化设计，和同型号的行业通用尺寸完全互换，不需要单独做定制化的安装位加工，设备维护时可以直接替换同型号的标准件，降低备件储备的成本。

在实际选型应用中，这类轴承需要根据实际负载大小、运动行程、运行速度来确认适配的预紧等级，轻载高速的场景可以选择间隙配合的安装公差，重载低速的场景可以选择轻微预紧的配合公差，避免运行过程中出现卡滞或者间隙过大导致的运动精度不足问题。安装过程中需要注意保证轴承轴线和光轴的轴线平行度，避免倾斜安装导致钢球局部受力过大，出现过早磨损或者卡滞的问题，法兰面锁紧时需要保证两个螺钉的锁紧力矩均匀，避免法兰面受力不均导致轴承套筒出现变形，影响内部钢球的正常循环滚动。

和同规格的其他直线轴承相比，切边法兰的结构在安装空间紧张的侧向安装场景下优势更明显，比如在小型线性模组的侧面安装导向轴承时，切边后的法兰不会占用过多的模组侧面空间，可以让整体模组的宽度做的更紧凑，适配小型化设备的设计需求。轴承的外筒一般采用轴承钢加工后做热处理，保证足够的硬度与耐磨性，内部钢球同样采用高精度轴承钢球，保证运动过程中的顺畅度与承载能力，两端通常配有密封挡圈，可以阻挡外界的粉尘、碎屑进入轴承内部的滚道，避免杂质磨损钢球和滚道表面，提升在多粉尘车间环境下的使用寿命。

在三维建模过程中，这类标准件的建模需要重点关注法兰切边的位置尺寸、安装沉孔的深度与直径、套筒部分的内外径公差、整体长度尺寸，同时要还原内部钢球的排布位置与保持架的结构，在做设备整体装配仿真的时候，可以准确模拟轴承和光轴、安装板之间的配合关系，提前排查安装过程中可能出现的干涉问题，也可以通过模型的质量属性计算，核算运动轴的整体负载惯量，为驱动元件的选型提供准确的参数参考。建模时还要注意法兰安装孔的位置度公差，保证两个安装孔的中心连线和法兰切边的平行度符合实际零件的加工精度要求，避免装配时出现螺钉无法顺利拧入螺纹孔的问题。
