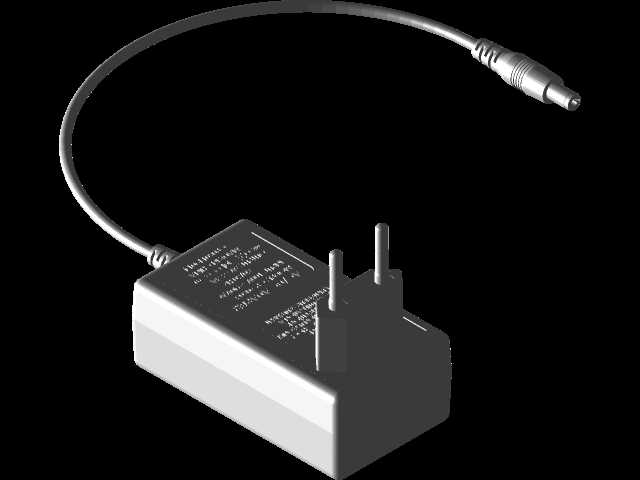

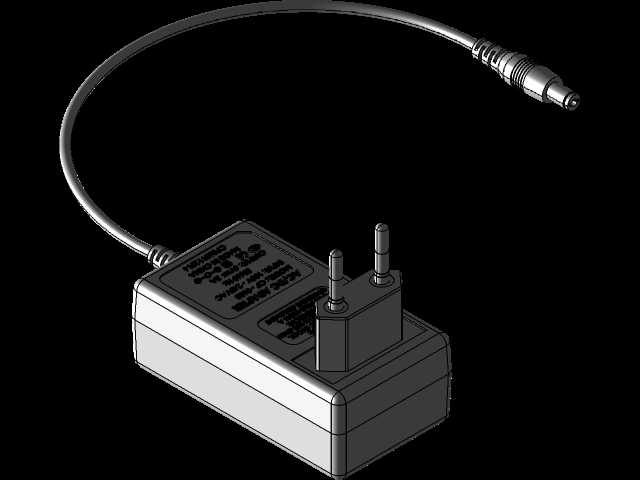

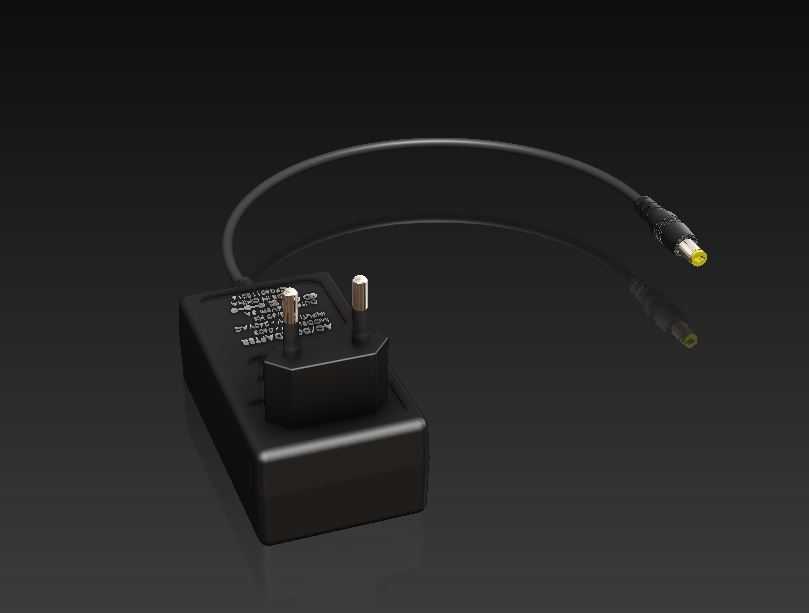

6V3A墙插式电源适配器结构设计

项目分类:变压器 发布时间:2025-01-20 ID:902676
  • 6V3A墙插式电源适配器结构设计
  • 6V3A墙插式电源适配器结构设计
  • 6V3A墙插式电源适配器结构设计
  • 6V3A墙插式电源适配器结构设计

  这款6V3A规格的墙插式供电部件,日常在小型桌面电子设备、便携检测仪器、家用小型数码外设的供电场景中使用频率极高,很多做小型电子设备结构开发的工程师,在整机供电方案选型阶段都会接触到这类部件的结构匹配工作。从实际使用的角度出发,这类插墙式供电件不需要额外的输入连接线,直接依靠本体上的国标插脚接入墙面市电插座,能减少桌面布线的杂乱感,同时也避免了输入线拉扯导致的接触不良问题,在消费类电子、小型工业传感节点的配套供电中应用十分广泛。

  从功能特性来看,这款部件的核心作用是将民用市电转换为稳定的6V直流输出,额定输出电流可达3A,足够覆盖多数小功率电子设备的供电需求,输出端采用通用的DC圆头接口,接口端部做了极性标识,能避免用户反接损坏后端设备。在结构设计上,这款产品将插脚直接集成在壳体背部,插脚的位置、突出长度都严格遵循墙插的通用尺寸规范,插入插座后不会出现松脱、歪斜的情况,同时插脚与壳体内部的PCB板采用铆接固定,能承受日常插拔的侧向受力,不会因为多次插拔导致内部焊点脱落。壳体采用上下扣合的超声波焊接结构,接缝处做了错位止口设计,既可以提升壳体的连接强度,也能阻挡日常使用中泼溅的水渍进入内部,提升使用安全性。

  设计过程中,首先要考虑的是内部元器件的排布空间,壳体内部需要容纳整流桥、降压变压器、滤波电容、输出稳压电路等核心元器件,所以壳体的内部型腔要根据元器件的高度做差异化的避让,比如高压滤波电容的高度较高,对应的壳体位置就做了局部的凸起,既保证元器件能顺利装入,也不会让壳体出现不必要的体积浪费。输出线缆从壳体的侧端引出,出线位置做了防弯折的应力释放结构,也就是线缆根部的软胶护套,这个结构能分散线缆弯折时的应力,避免线缆根部因为反复弯折出现线芯断裂的问题,护套的长度、锥度都经过实际测试,能承受上千次的180度弯折而不损坏内部线芯。

  在外形尺寸与安装边界方面,这款适配器的本体宽度控制在常规墙插的单孔位占用范围内,实际使用时插入墙面插座不会遮挡相邻的插座孔位,这一点在多设备共用插排的场景下尤为重要,很多早期的适配器因为体积过大,插入后会挡住旁边的插孔,造成插排位的浪费,这款产品在设计时就充分考虑了这个问题,将壳体的宽度控制在40mm以内,插脚的中心距严格匹配国标插座的孔位间距,插入后与相邻插孔的边缘留有足够的间隙,不会影响其他插头的使用。输出线缆的长度根据常规使用场景设置为1.2米,足够覆盖从墙面插座到桌面设备的距离,线缆的外径做了合理控制,既保证内部线芯的载流能力满足3A输出的要求,也不会因为线缆过粗过硬影响日常摆放。

  从结构设计的细节来看,壳体表面做了细磨砂的纹理处理,既可以提升手持插拔时的摩擦力,也不容易残留指纹和划痕,日常使用中能保持较好的外观状态。插脚采用铜质镀镍的材质,既保证良好的导电性能,也能避免长期使用出现氧化生锈的问题,插脚的根部与壳体的配合处做了密封台阶,能减少灰尘从插脚位置进入壳体内部。输出端的DC插头采用标准的5.5*2.1mm规格,是行业内通用的低压直流接口,兼容性极强,插头的金属部分做了镀金处理,能降低接触电阻,减少长期使用后的接触不良问题,插头尾部同样做了应力释放结构,提升连接处的耐弯折性能。

  在实际的设备配套设计中,选用这类适配器的时候,除了要关注输出电压电流的参数匹配,还要注意适配器本体的尺寸是否会影响设备的整体包装、以及用户使用时的插座兼容性,这款适配器的外形规整,没有突出的异形结构,在产品包装时可以很方便地和主机、配件一起排布,不会造成包装空间的浪费。同时壳体的棱角都做了R角过渡处理,没有尖锐的边角,日常插拔时不会划伤手,也不会在运输过程中刮花其他配件的表面。内部的PCB板采用螺丝固定在壳体的定位柱上,定位柱的高度经过精确计算,让PCB板在壳体内部处于居中位置,与上下壳体内壁都留有足够的安全间隙,避免元器件与壳体接触造成漏电风险,同时PCB板与壳体之间的间隙也能形成空气对流通道,帮助内部元器件工作时产生的热量散出,保证长时间满负载工作时的温度在安全范围内。
