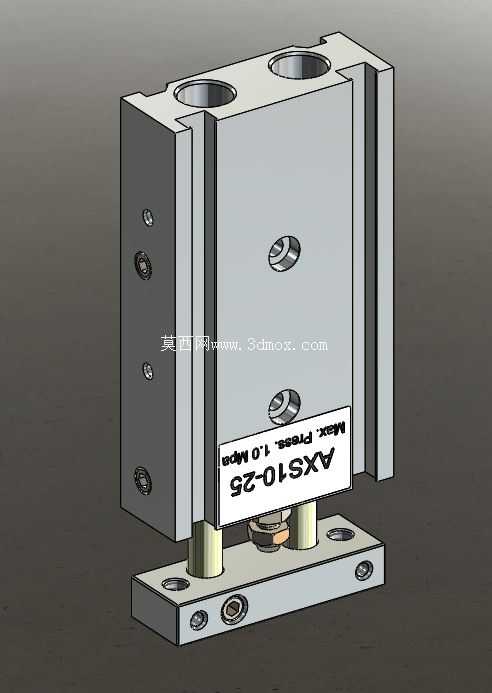

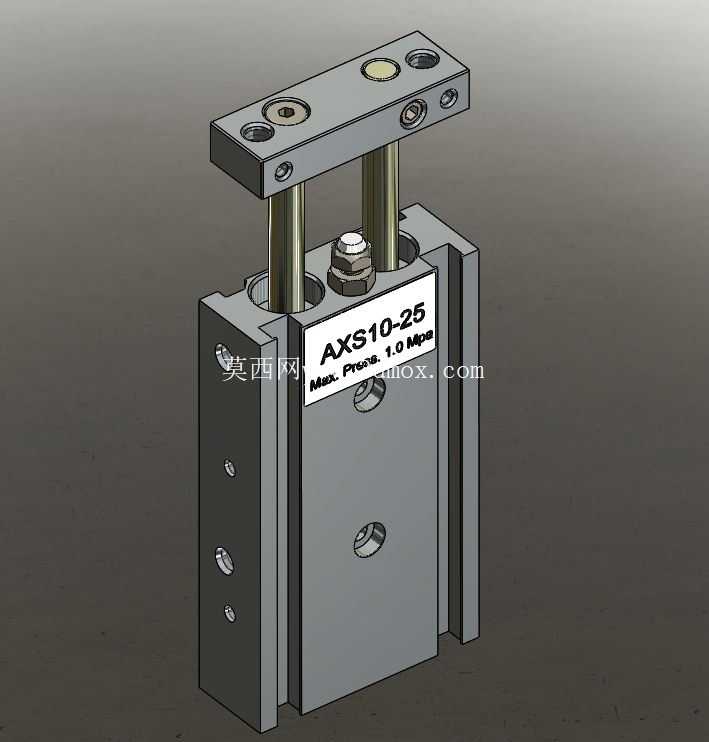

双活塞杆导向磁性气缸结构设计

　　在自动化产线的气动执行环节，这类带双活塞杆的导向磁性气缸，常被用在需要抗扭转、负载侧挂的工位上，比如小型零件的移栽、夹具的开合驱动、检测工位的精准推送，相比普通单杆气缸，它的抗偏载能力要强出不少，很多做3C电子装配、小型包装设备的结构工程师，在选型时碰到需要承受侧向力的直线驱动需求，都会优先考虑这类结构。从结构设计逻辑来看，这款气缸采用双活塞杆对称布局，两根导杆和活塞联动，配合缸体内部的导向套，从根源上避免了普通单杆气缸伸出时容易出现的活塞杆转动、侧偏问题，哪怕输出端直接挂载小型夹具、吸盘模组，也不需要额外加装直线导轨做辅助导向，能有效缩小整套机构的安装空间。

　　缸体侧面集成的磁环配合外部磁性开关，可以很方便地实现活塞伸出、缩回位置的信号检测，不需要额外加装机械行程开关，接线和调试都更简便，适配常规工厂的压缩空气气源，进气端的螺纹接口采用通用标准规格，和常规气动接头完全兼容，不需要单独定制转接件。设计时的尺寸边界控制也很贴合工业现场需求，缸体本身采用矩形截面结构，安装面平整，既可以从缸体底部做通孔安装，也能通过侧面的螺纹孔实现侧向固定，安装孔位的间距符合常规气动元件的安装规范，替换同行程的同类产品时不需要重新加工安装板，能减少设备改造的工作量。活塞杆端部的安装板做了多规格螺纹孔布局，既可以直接连接负载，也能转接浮动接头、鱼眼接头等标准连接件，适配不同的连接需求。

　　内部的密封结构采用耐磨材质，配合压缩空气端的常规过滤润滑，能在常规车间温湿度环境下长期稳定运行，缓冲结构内置在缸体两端，活塞运行到行程端点时不会产生刚性撞击，能降低运行噪音，同时减少冲击对整套机构的损伤，延长设备的维护周期。从实际使用场景来看，这类气缸特别适合行程不长、需要精准导向、输出端有侧向负载的场合，比如流水线的挡料机构、小型零件的分料推送、检测探头的进给驱动，相比普通气缸加导轨的组合方案，它的整体厚度更薄，安装时不需要预留导轨的安装空间，在紧凑型设备的结构布局里能省下不少空间，而且整体装配的零件数量更少，装配时的累计误差更容易控制，能保证长期运行的位置精度。

　　设计建模的时候，需要重点关注缸体内部导向套的同轴度，两根活塞杆的平行度公差要控制在合理范围内，不然运行时会出现卡滞、磨损加快的问题，活塞和缸筒的配合间隙也要匹配密封件的尺寸要求，既保证密封性能，又不会因为摩擦过大导致输出力损耗。端部安装板的螺纹孔深度要足够，保证挂载负载时的连接强度，缸体上的磁性开关安装槽要做通长设计，方便用户根据实际工位需求调整磁性开关的检测位置，不需要额外加装安装支架。进气口的位置要避开安装面，保证接气管之后不会和安装板、周边结构产生干涉，整体外形的倒角处理要符合气动元件的安全规范，没有尖锐棱角，避免装配和维护时划伤操作人员。
