1/4NPT外螺纹黄铜小型泄压安全阀结构

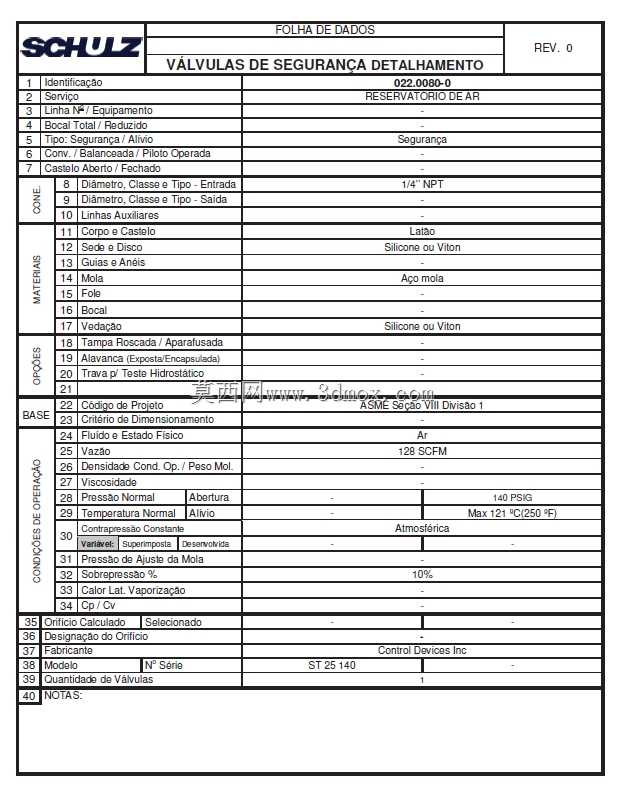

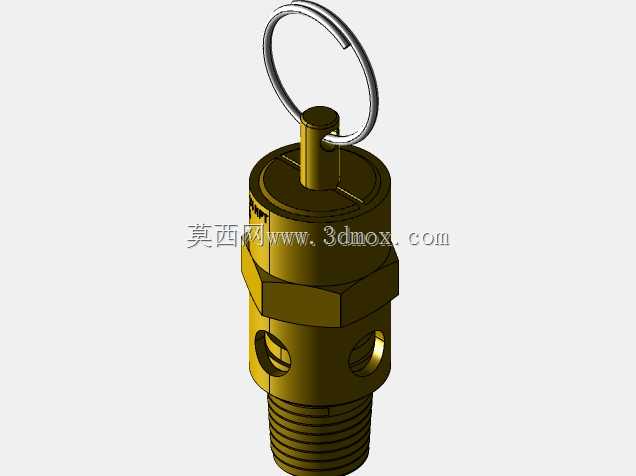

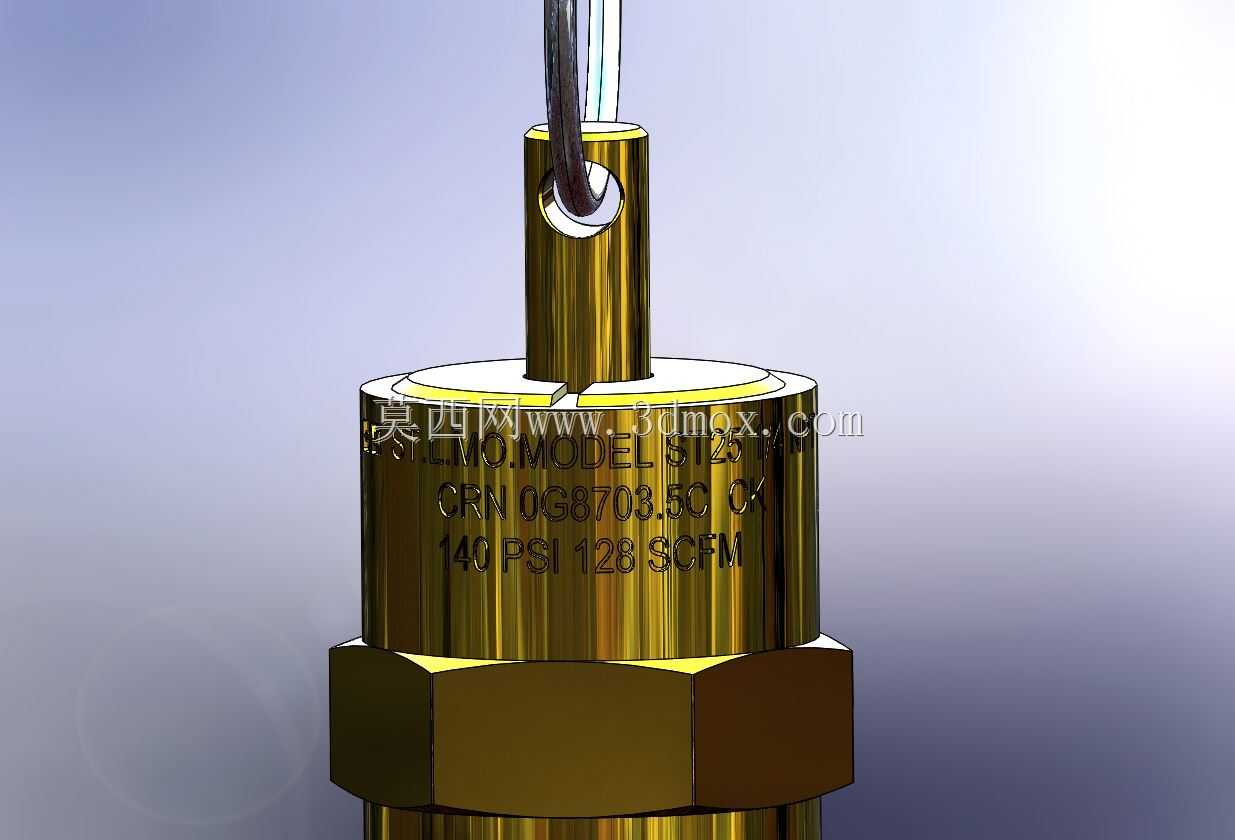

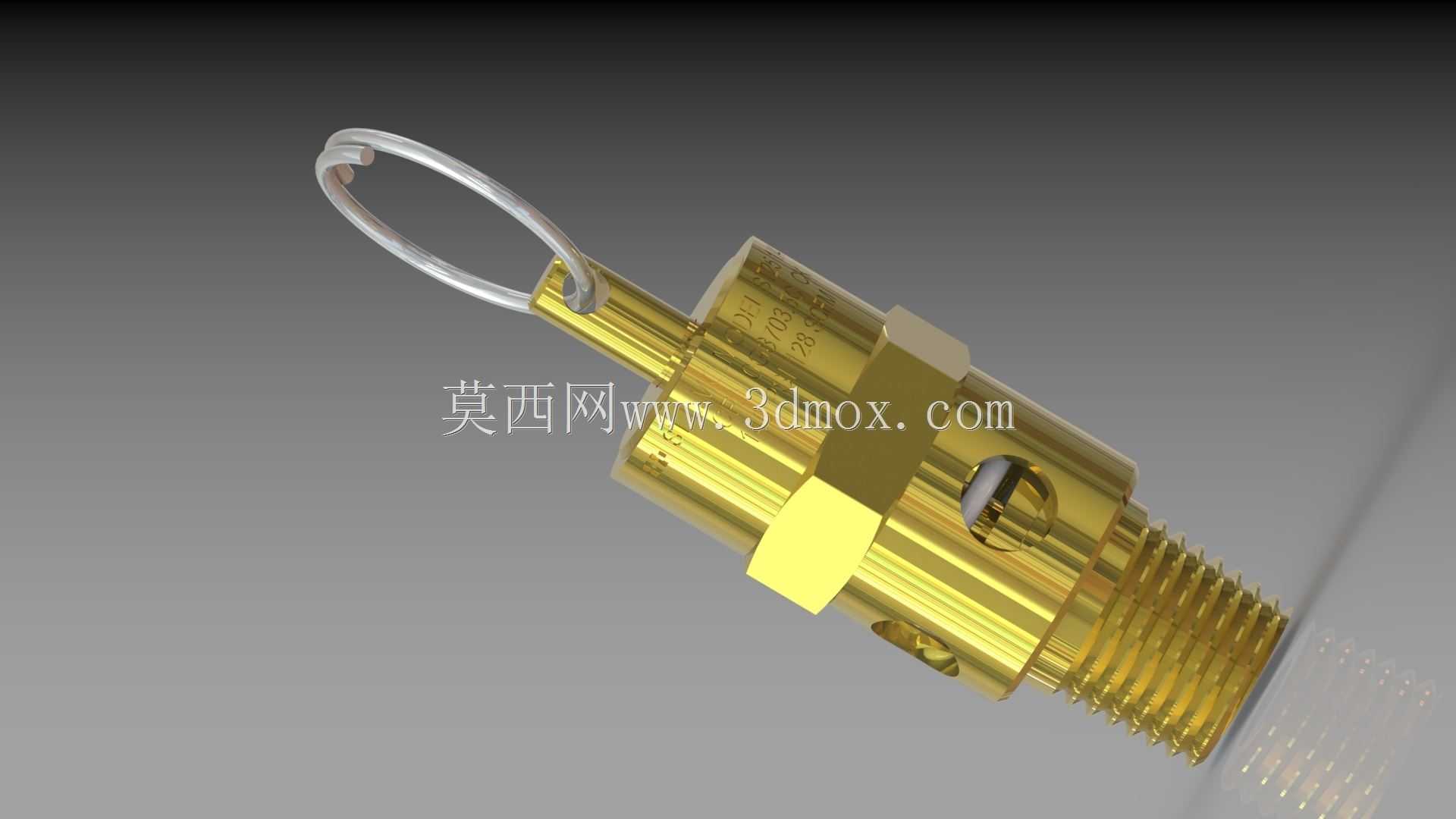

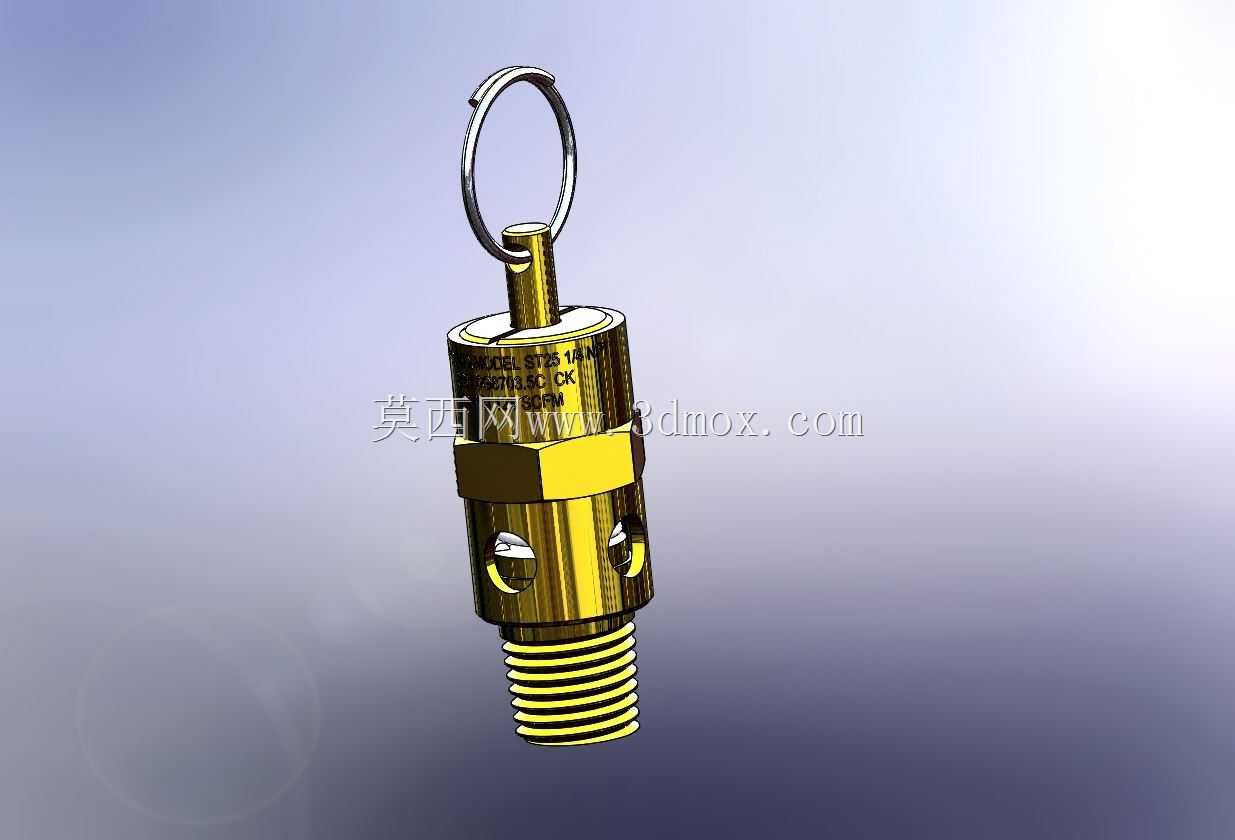

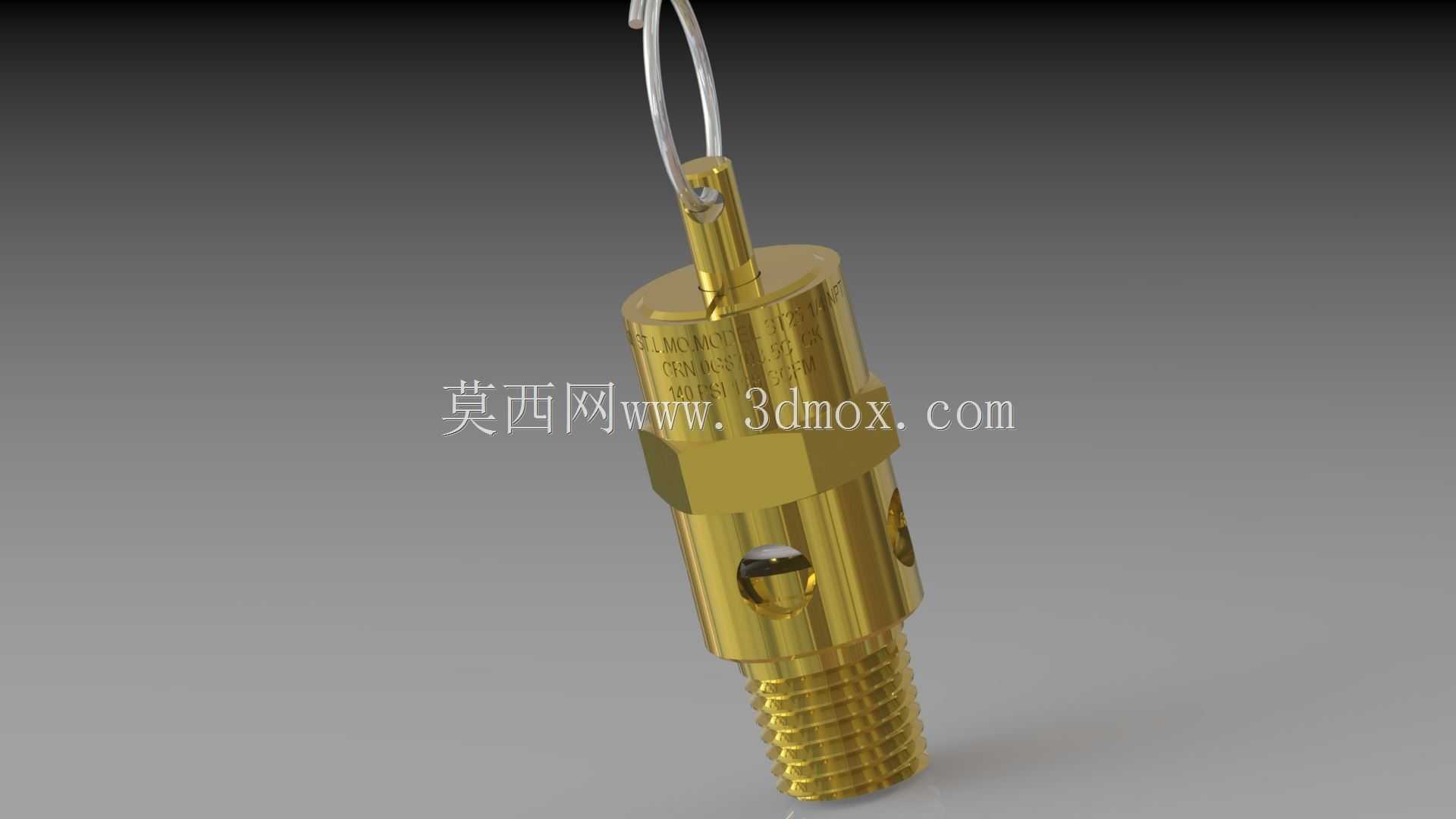

这款带拉环的小型黄铜安全阀，核心应用在中小通径的液压、气动压力回路中，常见于小型空压机储气端、医用供氧管路、实验室低压气路分配台、小型液压动力单元的压力泄放支路，作为系统超压后的最后一道机械防护结构存在，避免管路或承压腔体因压力持续攀升出现密封失效、管路爆裂甚至设备损毁的风险。从结构设计逻辑来看，整体采用全黄铜棒料加工成型，下部为标准1/4NPT外锥管螺纹，安装时无需额外搭配平垫，依靠螺纹锥面的挤压变形即可实现管路密封，适配绝大多数常规气动、液压系统的内螺纹接口安装位，安装时仅需预留14mm六角部位的扳手操作空间，阀体总高度控制在45mm以内，径向最大尺寸不超过16mm，不会在紧凑的阀岛或集成阀组上占用过多安装空间，适合高密度集成的气路、液路布局使用。阀体中部开设对称的径向泄放孔，当系统压力超过设定阈值时，内部阀芯克服弹簧预紧力向上抬升，介质会从这两个对称孔位快速泄出，对称开孔的设计可以避免泄放时介质单侧喷射产生的反作用力导致阀体松动，同时拉环结构支持手动强制泄压操作，在设备检修、管路压力调试阶段，操作人员可直接提拉顶部拉环，手动顶开阀芯完成泄压操作，无需等待系统压力自然升高触发泄放，大幅提升调试与检修阶段的操作效率。设计阶段针对140PSIG的开启压力做了弹簧刚度匹配，阀芯与阀座的密封面采用锥面研磨配合，正常工作压力下可实现零泄漏密封，不会出现常规橡胶密封件长期使用后老化渗漏的问题，全金属密封结构也适配常规矿物液压油、压缩空气、惰性气体等多种介质，在-20℃到120℃的常规工业工况温度区间内都能稳定工作，不会因温度变化导致弹簧刚度偏移、密封面变形引发的开启压力偏差问题。阀体上部的六角结构既可以作为安装时的扳手受力位，也对内部弹簧腔起到防护作用，避免外部灰尘、水汽进入弹簧腔导致弹簧锈蚀卡滞，顶部拉环采用不锈钢线材弯折成型，与阀芯推杆采用铆接固定，长期手动提拉也不会出现松脱断裂的问题，整体结构没有易损的塑料或橡胶部件，使用寿命远高于常规带橡胶密封的小型泄压阀，在长期连续运行的工业气路、液路系统中可以减少维护更换的频次。
