移动式小型物料破碎输送装置结构设计

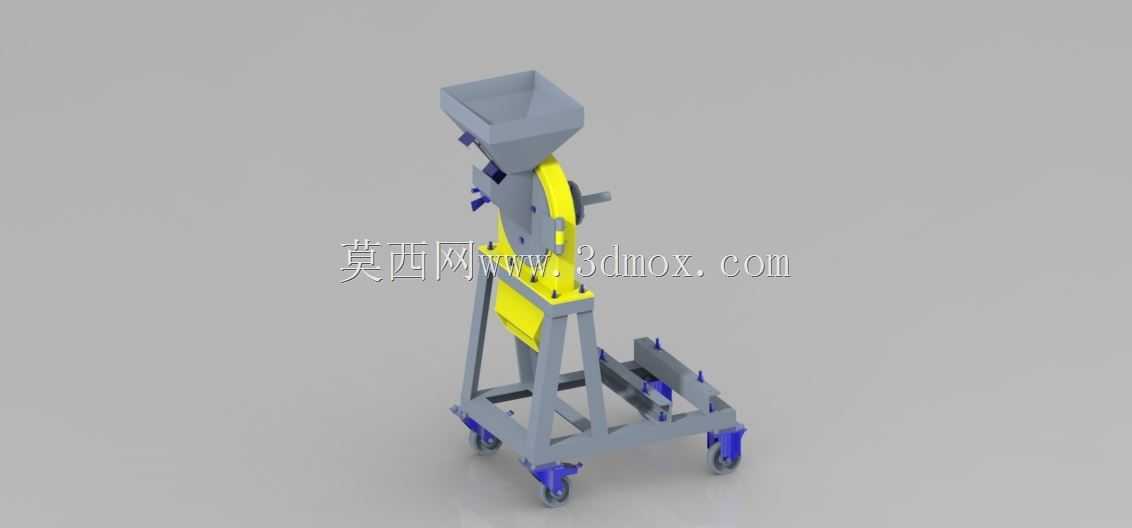

　　这款移动式小型物料处理装置，主要面向小批量散料加工、实验室物料预处理、小型作坊式生产场景设计，可完成硬质颗粒、块状农副产物、小型工业边角料的粗破碎与定量输送作业，解决固定破碎设备转场不便、小批量加工设备适配性差的现场痛点。从结构布局来看，设备整体采用立式集成设计，上部为方锥形进料斗，斗壁倾斜角度设置为62度，可保证散状物料依靠自重顺利滑入破碎腔，避免物料在进料口堆积架桥，进料斗上口尺寸适配人工倒料与小型输送带接料两种上料方式，下口与破碎腔体采用法兰式连接，方便后期拆解维护腔体内部构件。

　　破碎腔体外侧设置黄色防护壳体，既可以隔绝破碎作业时的物料飞溅，也能对内部传动构件形成防护，避免现场作业人员误触转动部件引发安全风险，腔体侧部伸出的手摇轴可在设备断电、卡料时手动盘车，快速排出腔体内卡滞物料，无需拆解腔体即可完成故障排除。下部支撑机架采用方管焊接成型，整体为梯台型框架结构，四根立柱与底部横撑、斜撑形成稳定的三角支撑结构，可承受破碎作业时的交变振动载荷，避免设备运行时出现大幅晃动。机架底部安装四个带刹车的万向脚轮，单轮额定承载满足设备整体重量1.5倍以上的安全系数，单人即可推动设备完成车间内转场，脚轮刹车踩下后可将设备固定在作业位置，不会因作业振动出现移位。

　　机架下部设置可调节的输送导向架，导向架上的导轨可根据接料容器的高度、位置调整出料端的倾斜角度与伸出长度，破碎后的物料可顺着导向结构直接落入接料桶、小型输送线或者筛分设备进料口，无需额外增设转接溜槽，减少物料转接过程中的撒漏。设计过程中重点考量了设备的维护便捷性，所有转动副的轴承座均采用外置式安装，更换轴承时无需拆解主体框架，破碎腔的衬板采用螺栓固定方式，磨损后可快速拆卸更换，无需整体更换腔体构件。设备的整体安装边界控制在紧凑范围内，占地面积不足1平方米，可放置在小型车间、实验室的边角位置，不需要专门做混凝土基础固定，接电即可投入使用，适配多品种、小批量的柔性生产需求。

　　针对破碎作业的粉尘问题，结构上预留了除尘接口位置，可外接小型工业吸尘器，在进料口、出料口位置形成负压，减少作业过程中的粉尘逸散，改善现场作业环境。传动部分的护罩采用快拆结构，日常检查皮带张紧度、润滑传动部件时，不需要借助专用工具即可掀开护罩完成操作，降低日常维护的时间成本。机架焊接完成后整体做抛丸喷塑处理，可适应潮湿、多粉尘的作业环境，避免长期使用后出现机架锈蚀问题，延长设备整体使用寿命。
