桌面安装式半自动易拉罐压扁处理装置

这款桌面安装式的半自动易拉罐处理装置，主要面向小型办公区、便利店后厨、家庭手工回收场景设计，解决零散铝制易拉罐占用收纳空间、零散回收转运效率低的实际问题。日常消费场景产生的空易拉罐内部残留气体、整体呈空心圆柱结构，单罐占用空间约330毫升容积，零散堆放时10升容量的收纳桶仅能容纳30个左右空罐，经过该装置压扁处理后，单罐厚度可压缩至原高度的1/8，同等收纳空间下可容纳的空罐数量提升6倍以上，大幅降低零散回收的存储与转运频次。

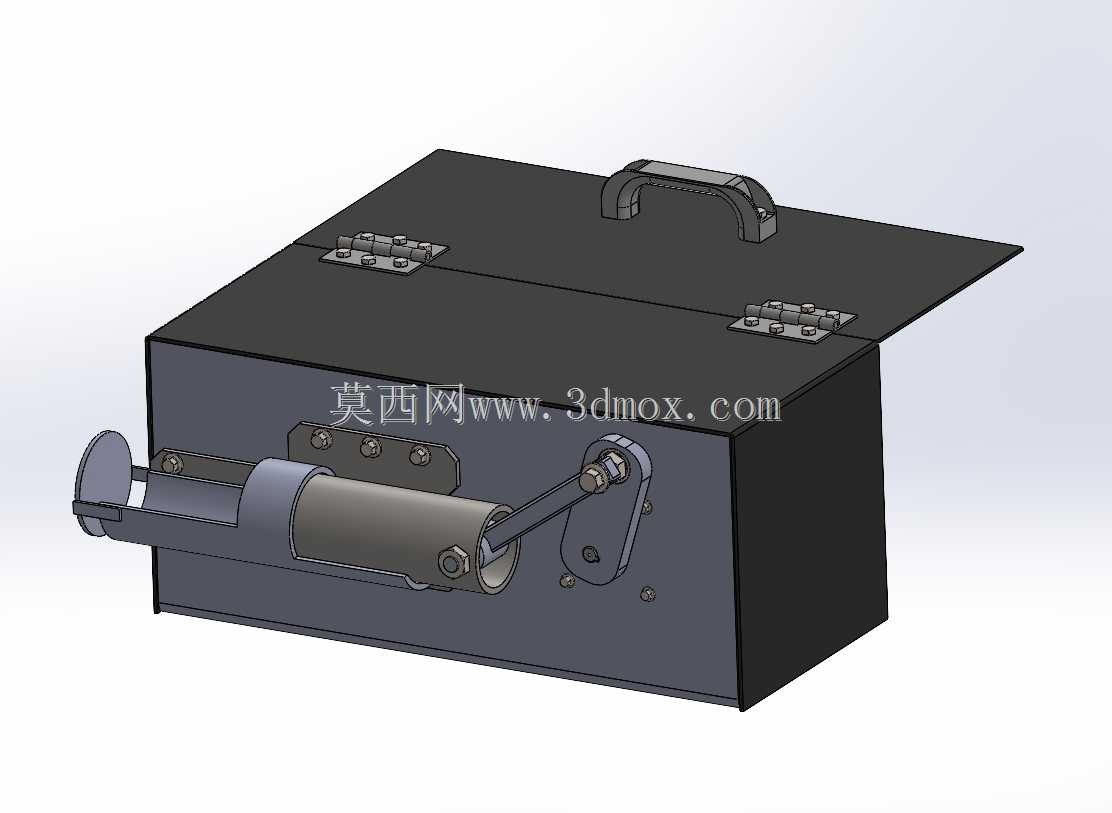

从功能实现逻辑来看，装置采用手动连杆增力结构作为动力输入，无需外接电源或气源，使用者仅需扳动侧面的操作手柄，即可通过曲柄连杆机构将手动力矩放大，推动挤压推杆沿水平导向轴做直线进给运动，推杆端面设置防滑压盘，接触易拉罐端面时可避免罐体打滑偏移，挤压行程刚好覆盖标准330ml易拉罐的轴向长度，行程终点设置硬限位，避免过度挤压导致罐体破裂残留液体渗漏。装置主体采用封闭箱式结构，上盖设置两组合页与提手，可向上翻开，挤压作业完成后翻开上盖即可取出压扁后的罐体，箱体侧面的进料口与推杆同轴设置，作业时将空罐从侧方进料口推入挤压腔即可，无需打开上盖投料，操作流程连贯。

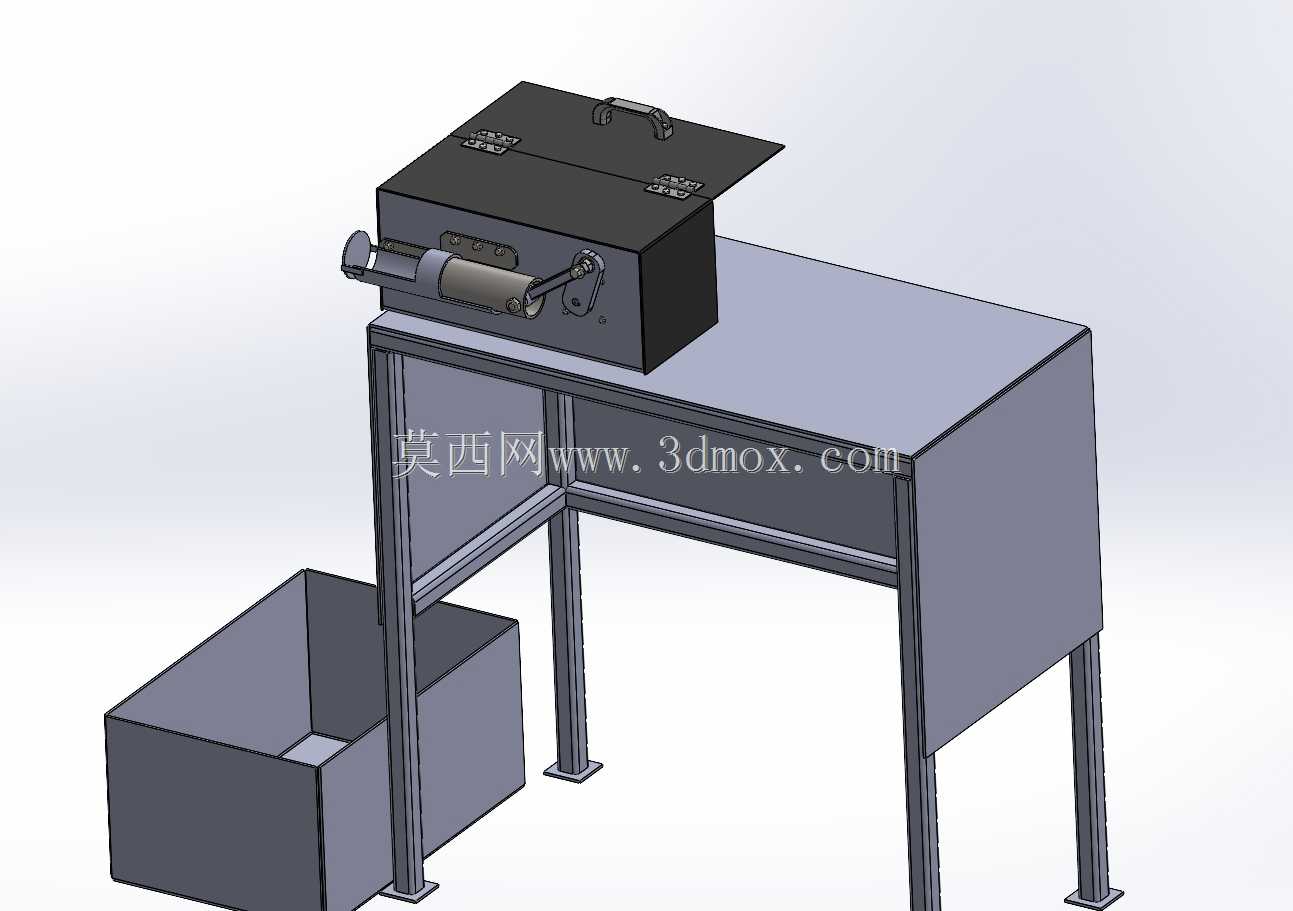

设计阶段优先考虑桌面安装的边界约束，整体底座尺寸控制在可放置于常规操作台边角的范围，底部预留安装孔位，可通过螺栓固定在木质或金属工作台面，避免扳动手柄时装置发生滑移；箱体外壳采用薄板折弯焊接成型，在保证结构刚度的前提下控制整体重量，配合顶部的便携提手，可根据使用需求灵活转移安装位置，无需固定在单一作业点。传动机构的铰接点均设置耐磨衬套，长期反复扳动作业时不会出现铰接孔磨损导致的传动间隙过大问题，推杆的导向部位采用光轴配合滑动支撑，挤压过程中推杆不会出现偏摆，保证挤压力始终沿罐体轴向传递，避免出现罐体斜向挤压弹出的安全隐患。

不同于大型工业破碎设备的高速粉碎结构，这款装置采用低速压扁的作业方式，作业过程无高速飞溅碎屑，也不会产生过大的作业噪音，适合在人员常驻的室内场景使用；挤压腔内部设置导流槽，若罐体内残留少量未倒尽的液体，可沿导流槽汇集到箱体底部的集液槽，定期翻开上盖即可清理，避免残留液体渗漏污染工作台面。上盖的锁扣采用快拆式搭扣结构，日常维护清理时无需工具即可快速打开上盖，检查内部传动部件的润滑状态，清理挤压腔内残留的罐体碎屑或污渍。

从安装适配性来看，装置的操作手柄高度设置在人体站立操作时的舒适发力区间，固定在常规750mm高度的工作台面时，手柄扳动的行程范围刚好处于手臂自然摆动的区间，长时间重复作业也不会产生过度的肢体疲劳；进料口的高度距离工作台面约120mm，投放易拉罐时无需过度抬臂，单手即可完成投料、扳动手柄、取出压块的全流程操作，单人即可完成全部作业流程，无需额外辅助人员。整体结构没有复杂的电控或液压元件，日常维护仅需定期给铰接点加注润滑脂即可，故障概率极低，适合非专业机械操作人员日常使用。
