直径200直齿圆柱传动齿轮结构设计

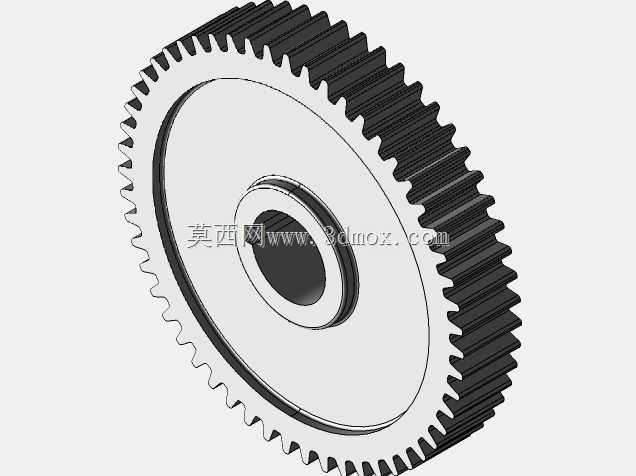

　　在常规机械传动系统的设计选型中，直齿圆柱齿轮是应用覆盖范围最广的动力传递零件之一，这款齿顶圆直径为200的直齿轮，主要适配中等载荷、转速平稳的开式或半开式传动场景，常见于轻工输送线、小型阀门驱动机构、通用机床进给单元、农用机械辅助传动部位，能够在无剧烈冲击的工况下稳定完成旋转运动与扭矩的传递。从结构设计逻辑来看，该齿轮采用了辐板式轻量化结构，区别于实心齿轮的厚重设计，在保证轮体整体刚性的前提下，尽可能削减了非受力区域的材料冗余，既降低了零件自身转动惯量，减少传动启停阶段的惯性冲击，也能有效控制零件制造成本，适配中等功率段的传动载荷需求。

　　齿轮中心设置了阶梯式安装轴孔，轴孔的台阶结构可实现轴向定位，装配时无需额外加装过多定位套即可完成与传动轴的配合，轴孔与轮缘之间通过均匀厚度的辐板连接，辐板过渡位置做了圆弧倒角处理，避免热处理及载荷作用下出现应力集中，降低长期运行过程中辐板开裂的失效风险。轮齿部分采用标准渐开线齿形设计，齿向为直齿平行于齿轮轴线，这种齿形设计的优势在于加工工艺成熟，滚齿、插齿均可实现高精度加工，装配时无需调整轴向啮合位置，对安装空间的轴向尺寸容错率更高，日常维护更换也更为便捷，不需要配对修配齿面接触区。齿宽的设计匹配直径200的齿顶圆尺寸，保证足够的齿面接触面积，在额定载荷下齿面接触应力处于材料许用范围内，避免过早出现点蚀、磨损等失效形式。

　　从安装边界来看，该齿轮的径向最大轮廓尺寸即为200毫米的齿顶圆直径，设计配套传动腔体时，需保证腔体内壁与齿顶圆之间留有不小于2毫米的安全间隙，防止运行过程中因轴系窜动、加工误差导致齿顶与腔体发生刮擦；轴向安装尺寸需匹配齿轮轮毂的总宽度，轴上配合段长度需略短于轮毂宽度，保证锁紧装置能够将齿轮牢靠固定在轴上，避免运行过程中出现轴向窜动导致的偏载。在实际应用场景中，这类齿轮常与同模数的小齿轮配对组成减速传动副，可根据实际传动比需求调整配对齿轮的齿数，在阀门驱动机构中，这类齿轮可将手动输入的低扭矩放大，实现阀瓣的平稳启闭，相比蜗轮蜗杆传动，直齿轮传动的效率更高，反向传动无自锁特性，适配需要双向调节的阀门工况；在小型输送线的驱动端，该齿轮可作为中间传动轮，将电机输出的动力传递至输送辊筒，运行过程中传动平稳，噪音水平低于斜齿轮在同等安装精度下的表现，适合对噪音控制有一定要求的车间生产场景。

　　设计建模过程中，轮齿部分的渐开线轮廓严格按照标准模数生成，齿根过渡曲线采用圆角处理，避免齿根位置的应力集中，轮毂与辐板的连接位置、辐板与轮缘的连接位置均设置了合理的铸造或机加工圆角，适配不同的加工工艺路线，无论是采用45号钢调质后滚齿加工，还是采用球墨铸铁铸造成型后精整齿形，该结构都能满足工艺可行性要求，不会出现壁厚突变导致的铸造缺陷或加工振颤。在装配适配性上，中心轴孔可根据实际传动轴的直径进行适配性调整，键槽尺寸按照对应轴径的标准键槽规格设计，保证扭矩传递过程中键连接的强度足够，不会出现键槽压溃、滚键等失效问题。对于设备维护人员而言，这类标准结构的直齿轮备件通用性强，无需定制特殊工装即可完成拆装更换，能够有效缩短设备停机维护的时间，降低生产运维成本。在传动系统布局时，需保证两配对齿轮的轴线平行度误差控制在允许范围内，否则会导致齿面接触偏载，加剧局部齿面磨损，缩短齿轮使用寿命；润滑方式可根据运行转速选择脂润滑或稀油润滑，开式传动场景下定期涂抹润滑脂即可满足润滑需求，闭式箱体中则可采用浸油润滑，保证齿面始终处于良好的润滑状态，降低齿面磨损速率。
