标准麻花钻金属切削加工刀具结构

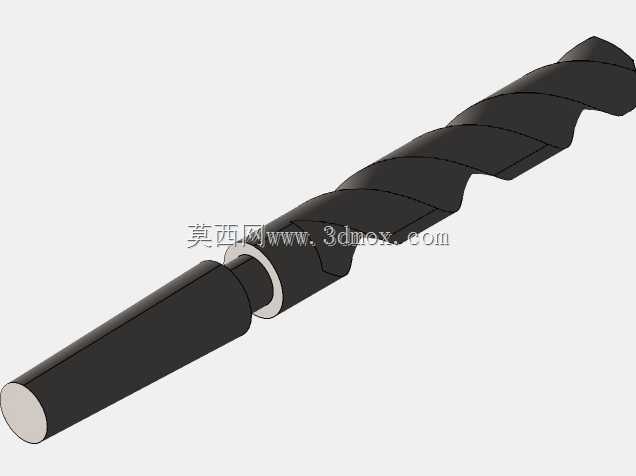

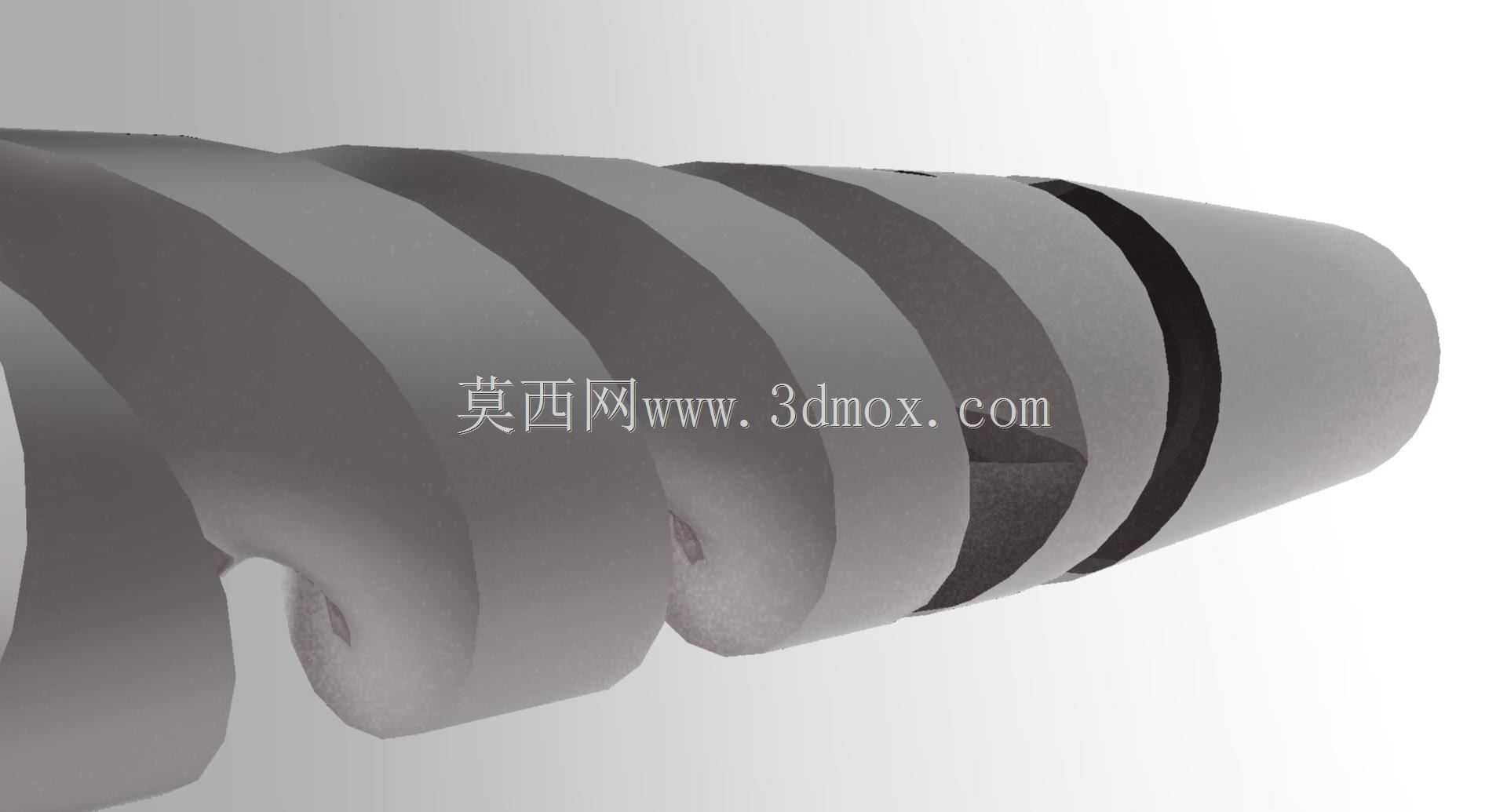

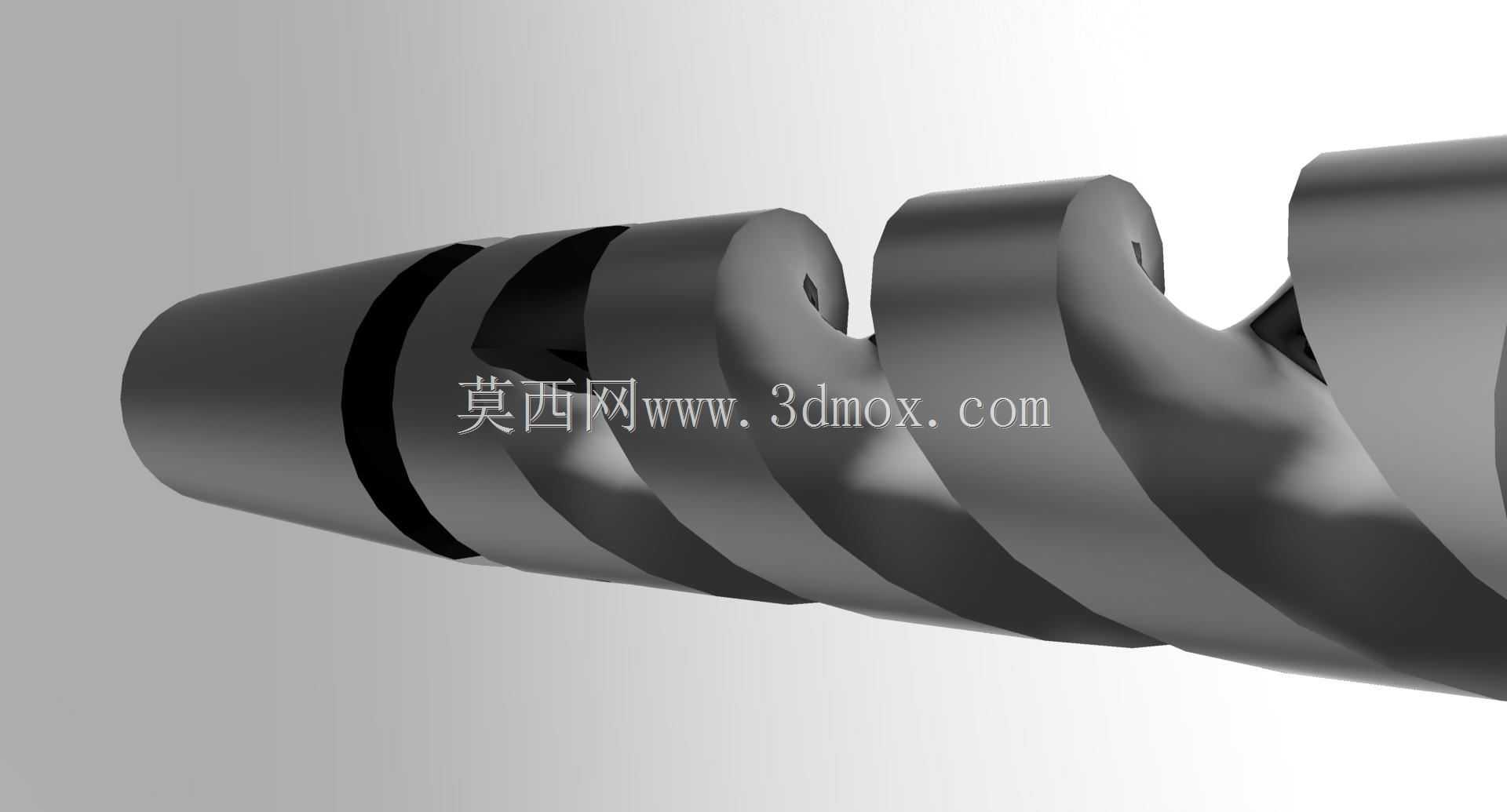

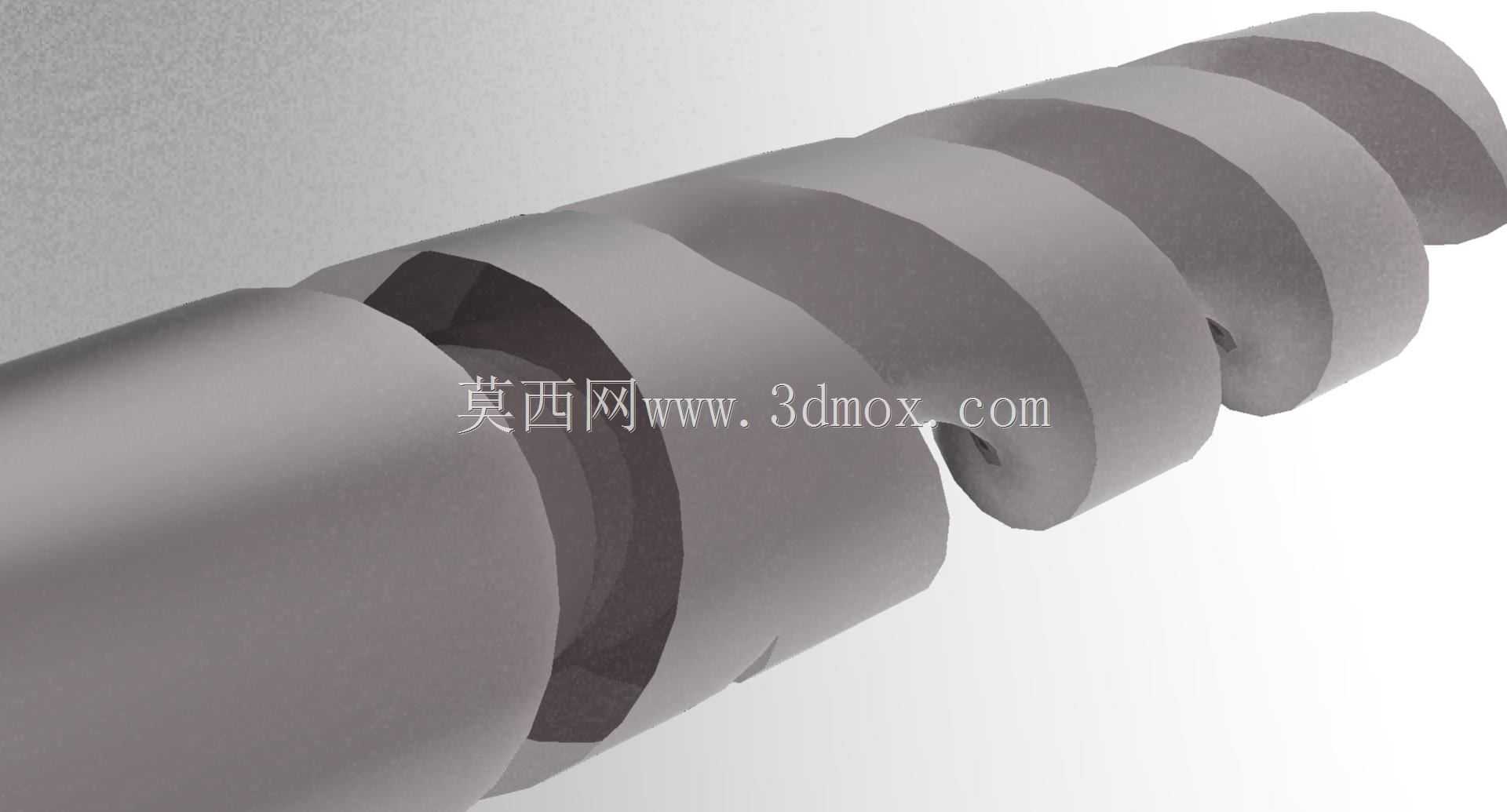

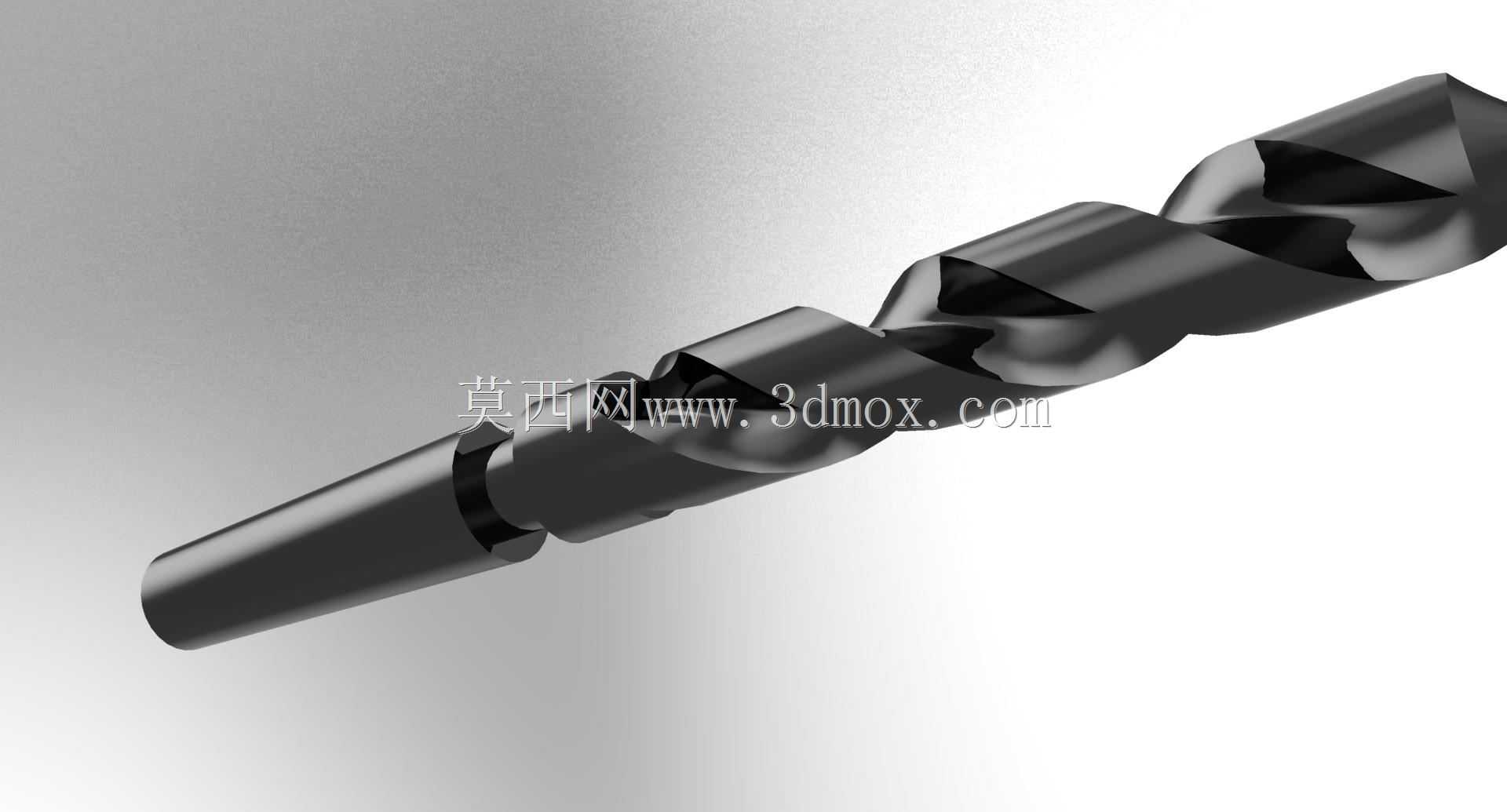

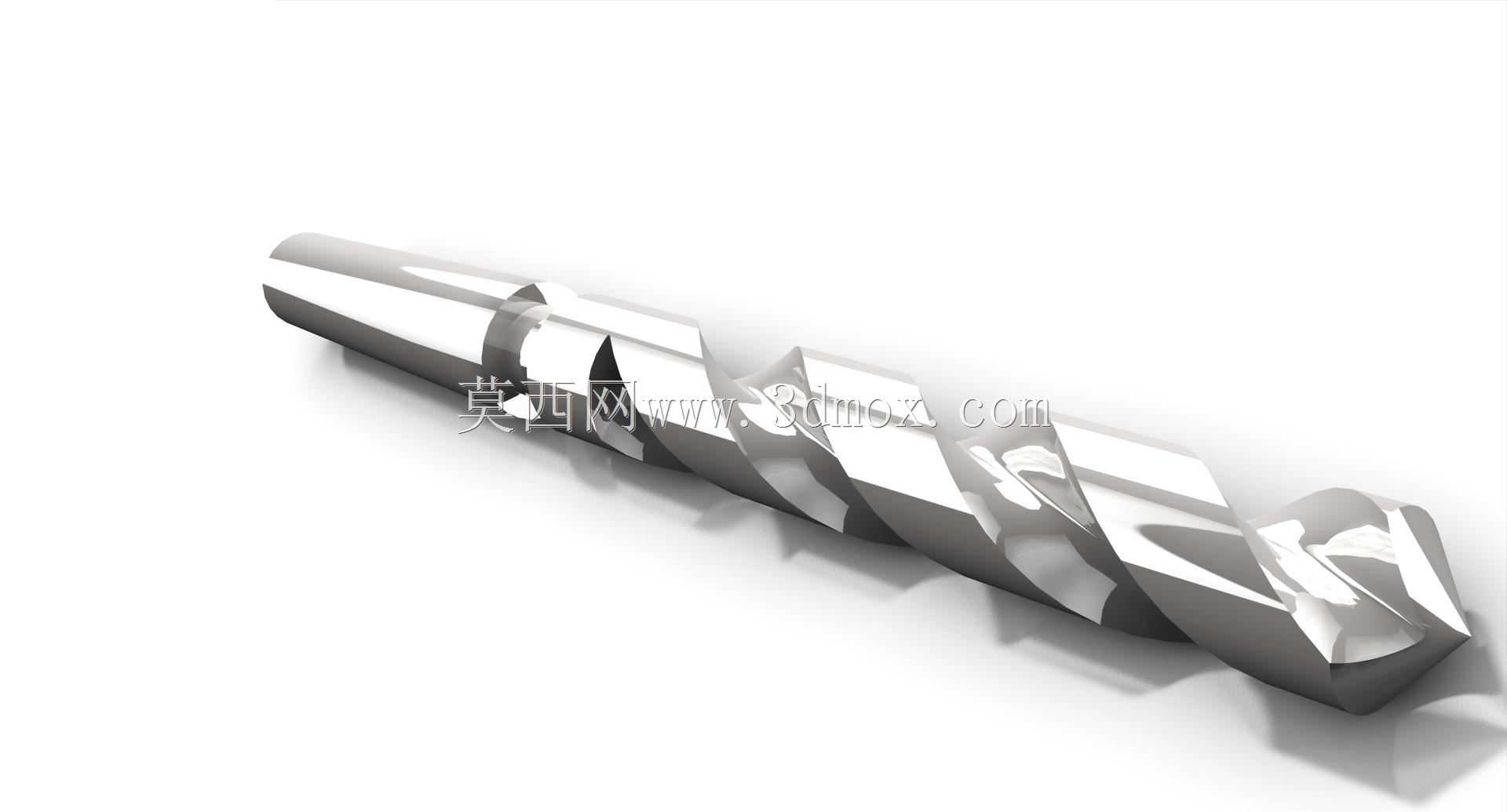

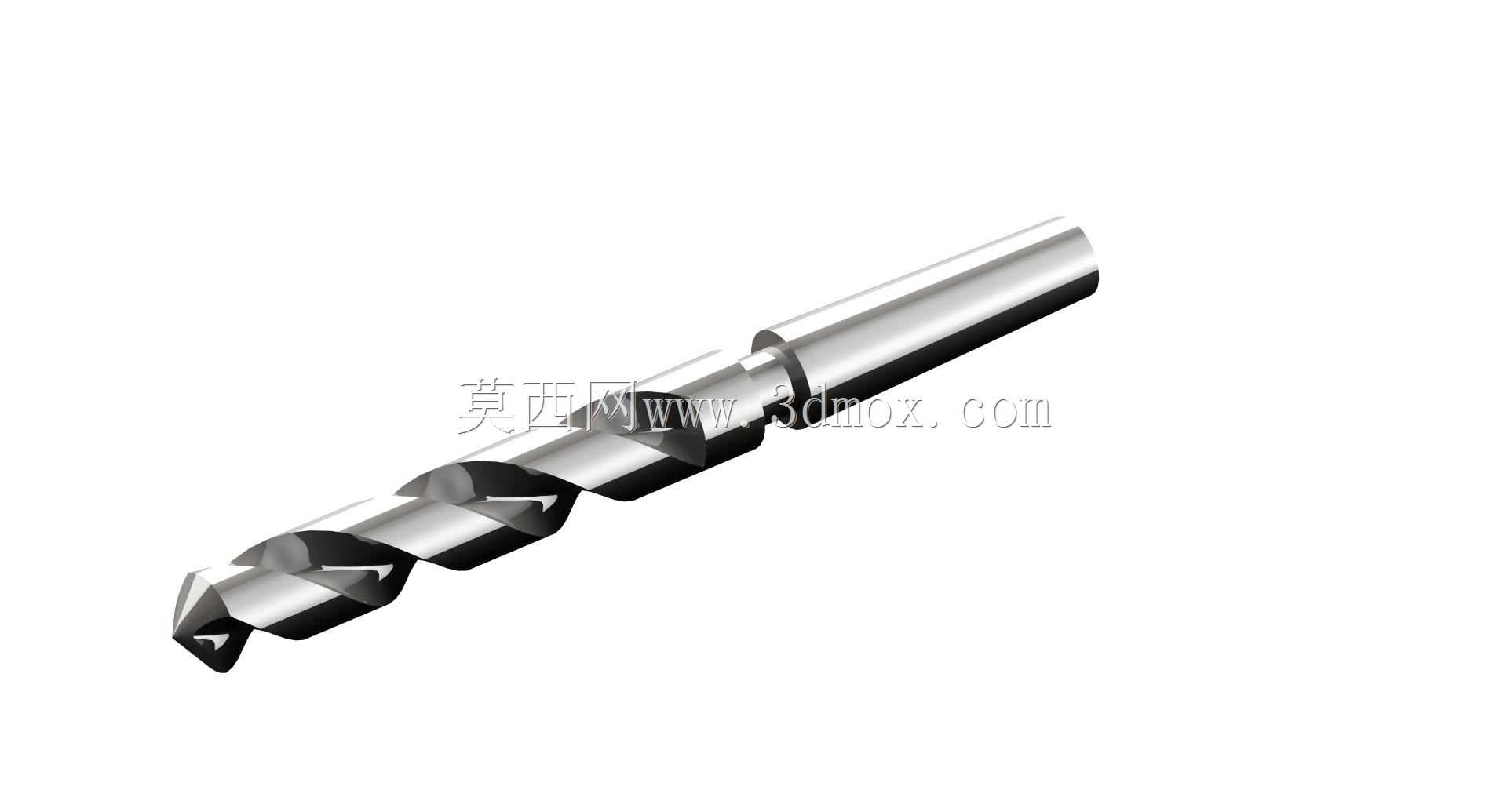

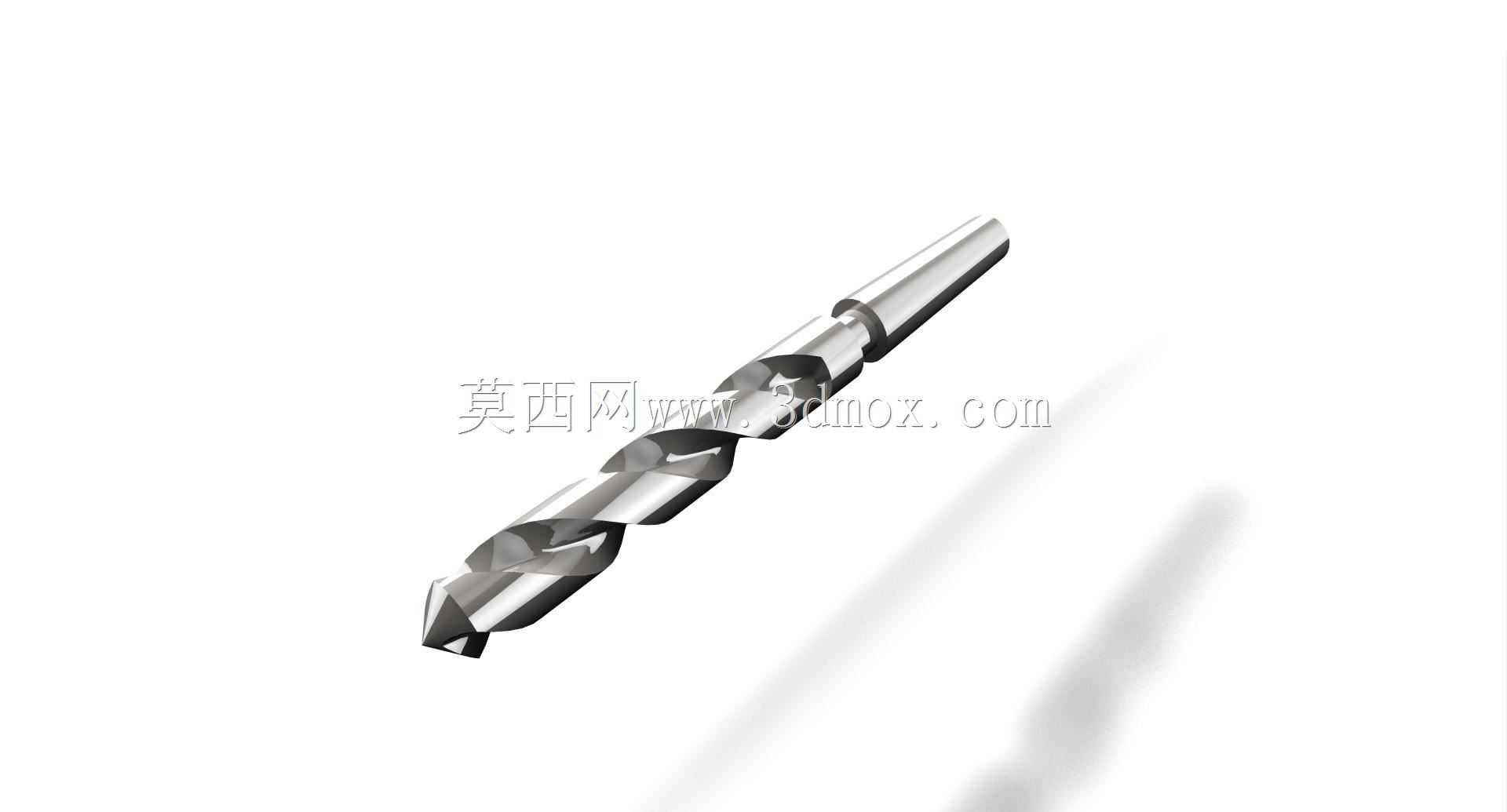

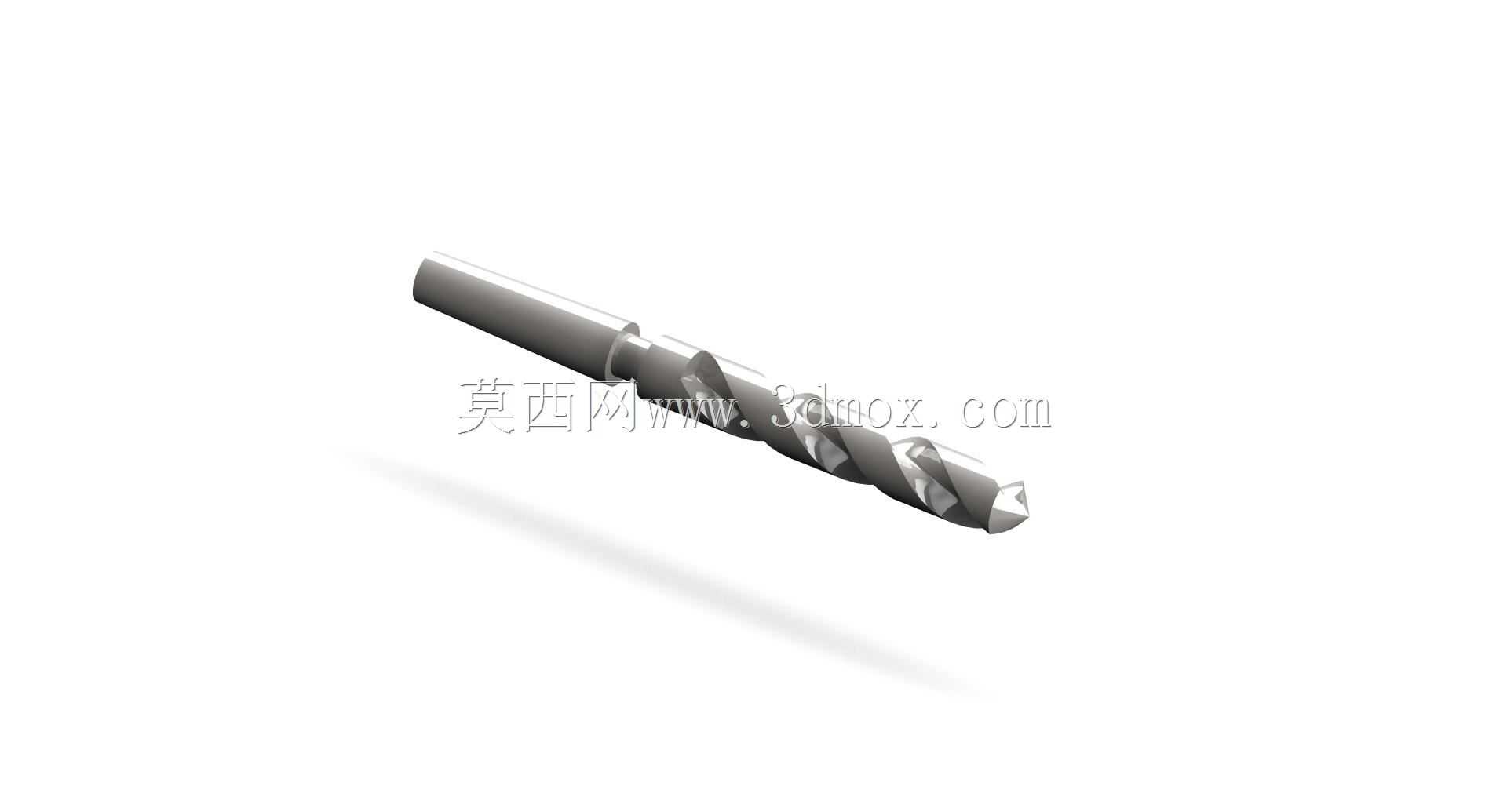

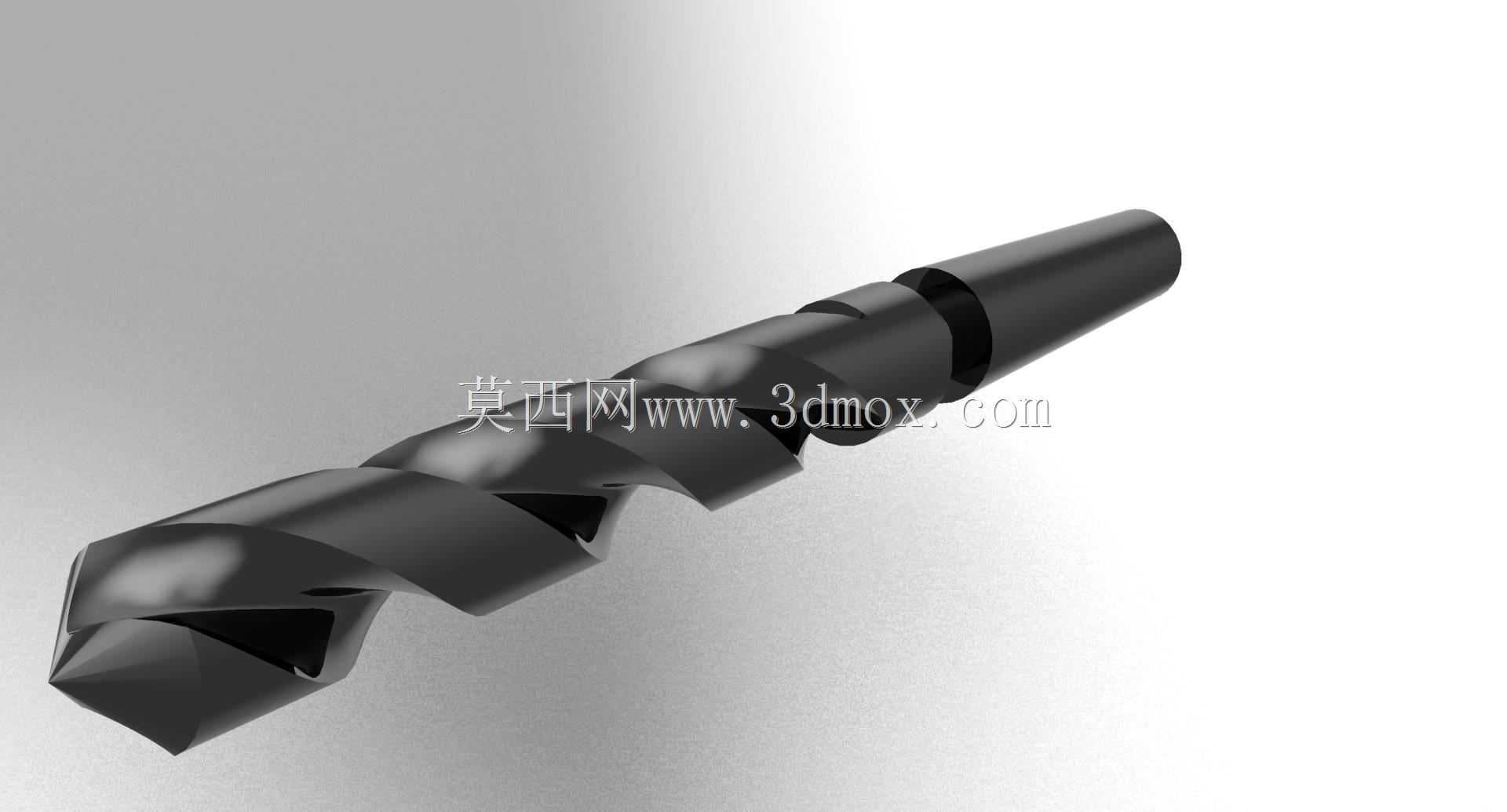

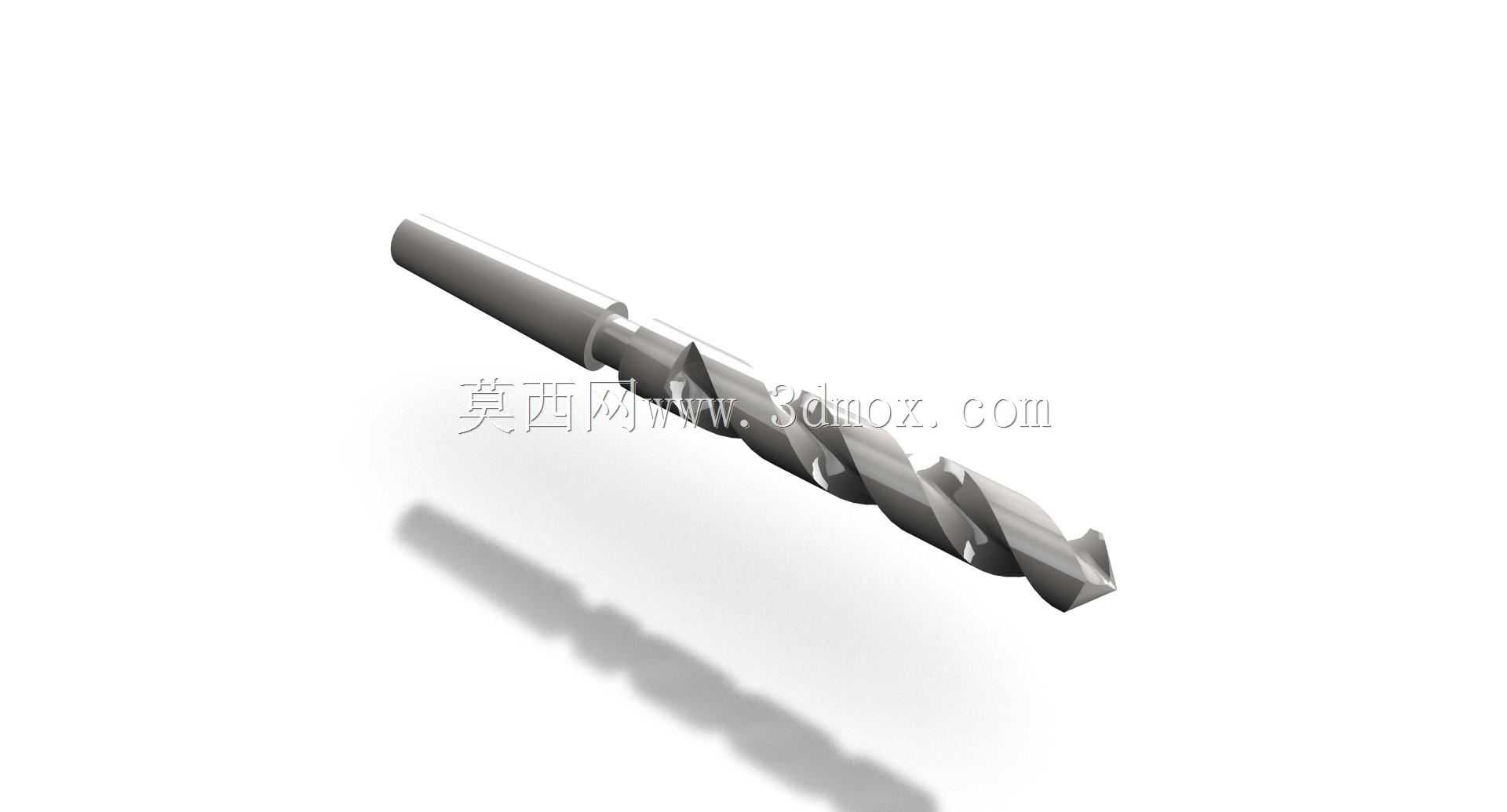

在常规金属切削加工场景里，孔加工占整体机加工工序的三成以上，不管是普通台式钻床的单件修配作业，立式加工中心的批量零件生产，还是钳工现场的装配配钻工序，麻花钻都是应用覆盖最广的孔加工刀具。这套三维结构完整还原了标准高速钢麻花钻的全部几何特征，从切削端的横刃、主切削刃、副切削刃，到排屑槽的螺旋升角、刃带宽度，再到尾部的装夹柄部，每一处结构都对应实际加工中的功能需求，没有做简化处理，能直接用于刀具装配仿真、加工工艺模拟、机床运动干涉检查等场景。

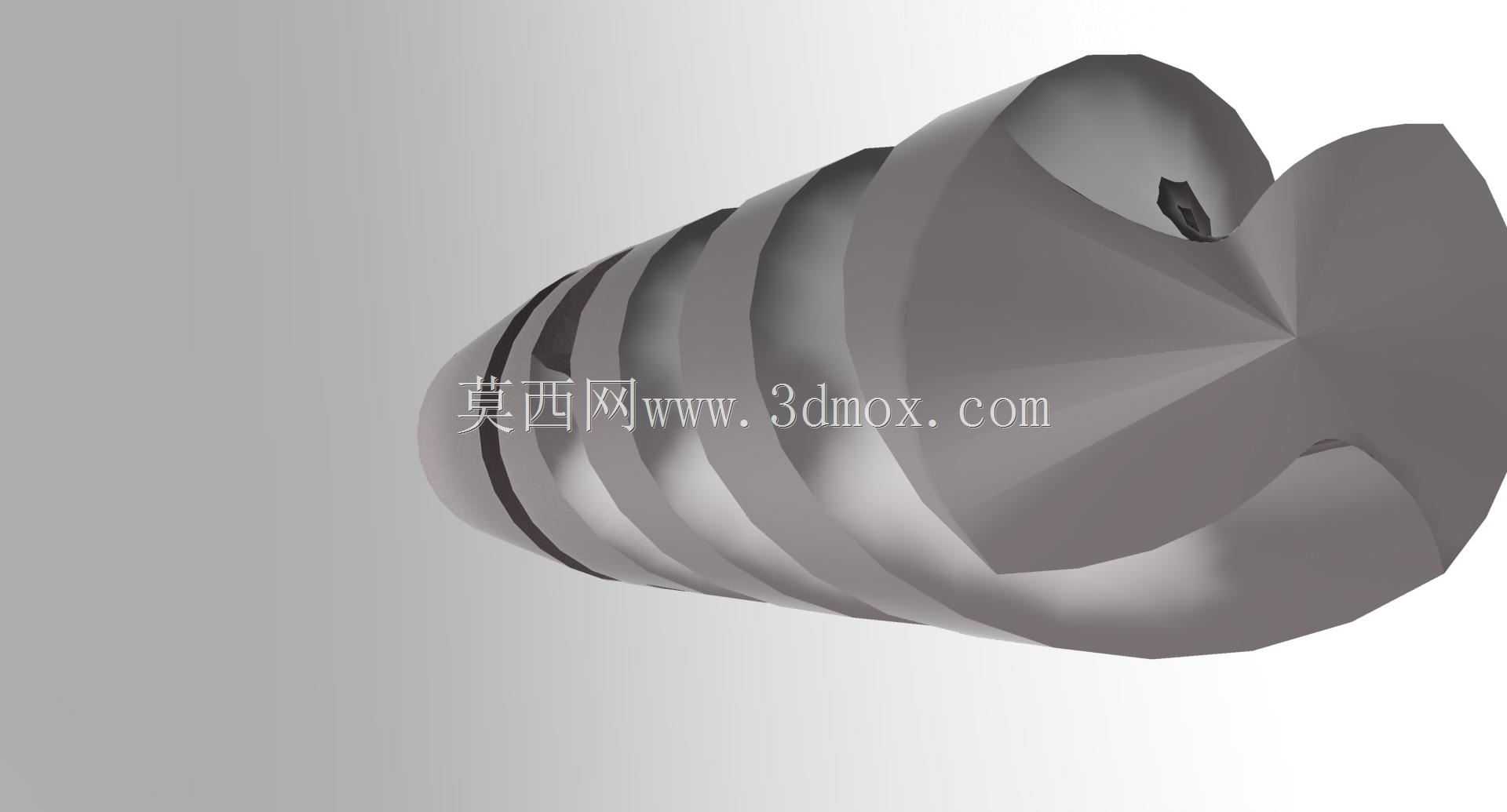

从实际加工的功能逻辑来看，麻花钻的结构设计每一处都对应明确的加工需求：顶端的横刃是钻尖最先接触工件的部位，标准修磨后的横刃斜角控制在50到55度区间，能有效降低轴向进给力，避免钻孔初期的钻头滑移偏摆；两条对称分布的主切削刃承担主要的金属切除工作，刃口的后角设计会根据加工材质调整，加工钢材时后角取8到12度，加工铸铁等脆性材料时后角适当减小，避免刃口崩损；螺旋排屑槽的升角常规取30度，这个角度能在保证钻头芯部强度的前提下，让切屑顺着槽体顺畅排出，避免切屑堵塞在孔内刮伤已加工孔壁，同时也能让切削液顺着槽体顺利输送到切削区域，降低刃口温度。

很多刚接触机加工的设计人员容易忽略钻头的刃带结构，实际上分布在排屑槽外侧的两条圆柱形刃带，一方面起到导向作用，在钻孔过程中贴合已加工孔壁，保证孔的直线度，避免孔壁出现锥度、失圆等问题；另一方面刃带的直径略小于钻头的公称直径，能减少钻头和孔壁的摩擦面积，降低切削扭矩，同时预留出后续铰孔、攻丝的加工余量。这套模型里的刃带宽度、刃带与排屑槽的过渡圆角都按照实际刀具参数还原，没有做直角简化，能准确模拟钻孔过程中的导向接触状态。

从安装适配的边界尺寸来看，这款直柄麻花钻的柄部直径和切削部分公称直径保持一致，适配常规钻夹头的装夹范围，不需要配套过渡套就能直接装夹在台钻、手电钻、加工中心的钻夹头上；钻芯厚度从切削端向柄部方向逐渐递增，这个锥度设计能在保证钻尖排屑空间的前提下，提升钻头整体的刚性，避免深孔加工时钻头出现弯曲变形，导致孔的位置度超差。需要注意的是，实际使用中钻头的悬伸长度不能超过柄部装夹长度的三倍，否则高速旋转时容易出现振颤，不仅会降低孔的表面质量，还容易造成刃口崩损甚至钻头折断。

在不同的加工场景下，这套钻头结构的参数适配性也有明确区分：加工普通碳素结构钢时，螺旋槽的抛光处理能降低切屑和槽壁的摩擦，减少积屑瘤的产生；加工铝合金等软质金属时，可以适当增大螺旋升角，让切屑排出更顺畅，避免切屑粘在刃口上；加工不锈钢等难加工材料时，需要适当减小横刃宽度，增大钻芯厚度，提升钻头的抗扭强度。这套三维模型完整保留了所有结构的可编辑参数，设计人员可以根据实际加工的材质、孔径、孔深要求，调整对应的几何参数，快速生成适配特定工况的钻头模型，不需要从零开始绘制螺旋扫掠路径、切削刃轮廓，能大幅节省工艺装备设计的时间。

另外在装配仿真场景中，很多设备设计人员做干涉检查时，容易忽略钻头钻孔时的轴向进给行程，只预留了钻头的静态长度空间，导致实际加工时钻头柄部和工件夹具发生碰撞。这套模型完整还原了钻头的全长尺寸，包括切削部分的有效长度、排屑槽长度、柄部装夹长度，在做工艺仿真时可以直接调用，准确模拟钻头从快速接近工件、进给切削、到退刀排屑的全行程运动，提前排查夹具和刀具的干涉问题，避免现场加工时出现撞机风险。同时模型的刃口细节也能用于切削力仿真的前处理，准确划分网格，模拟不同进给量、转速下的刃口受力分布，为刀具寿命预估、切削参数优化提供准确的模型基础。
