四柱式工件压紧定位工装夹具结构

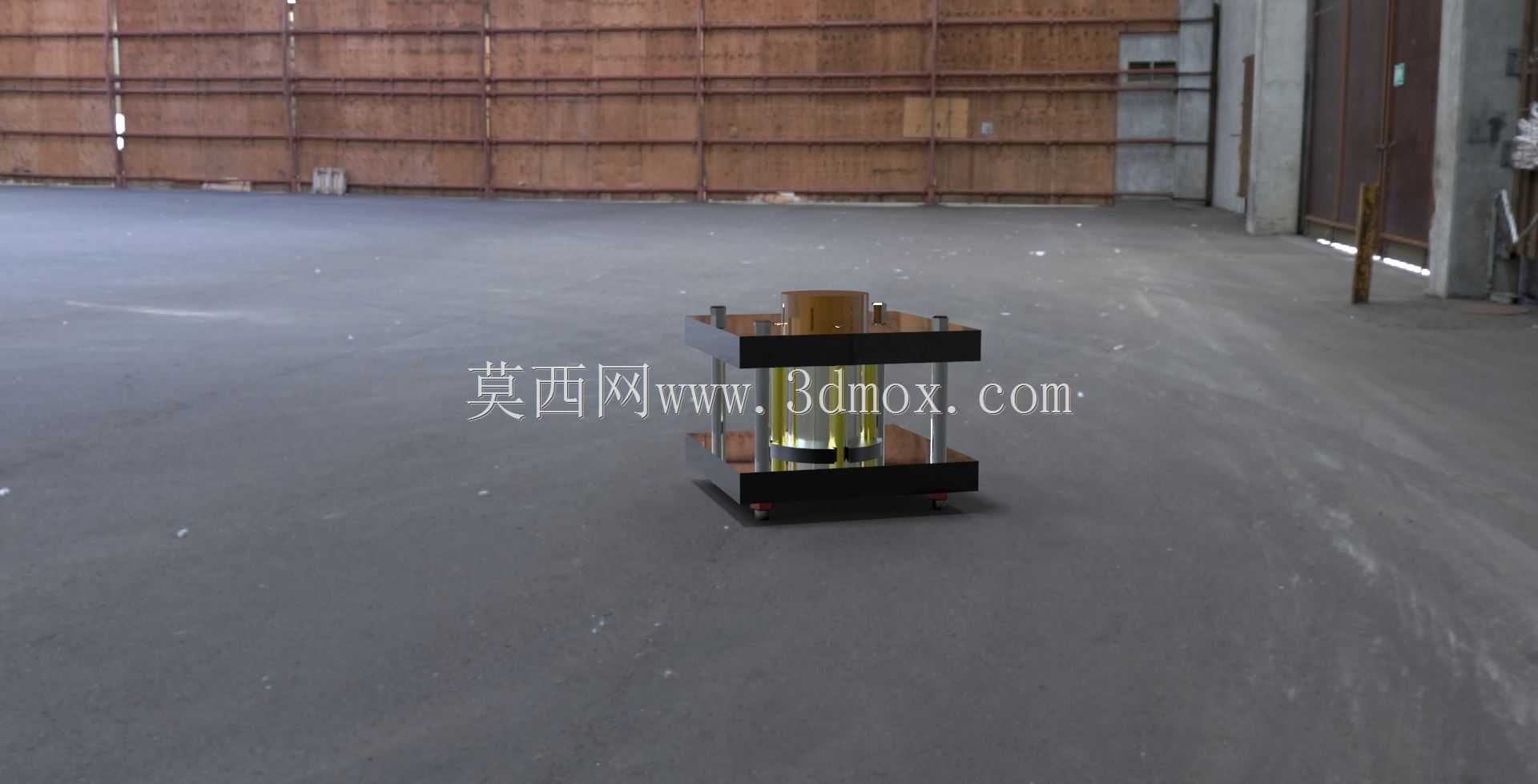

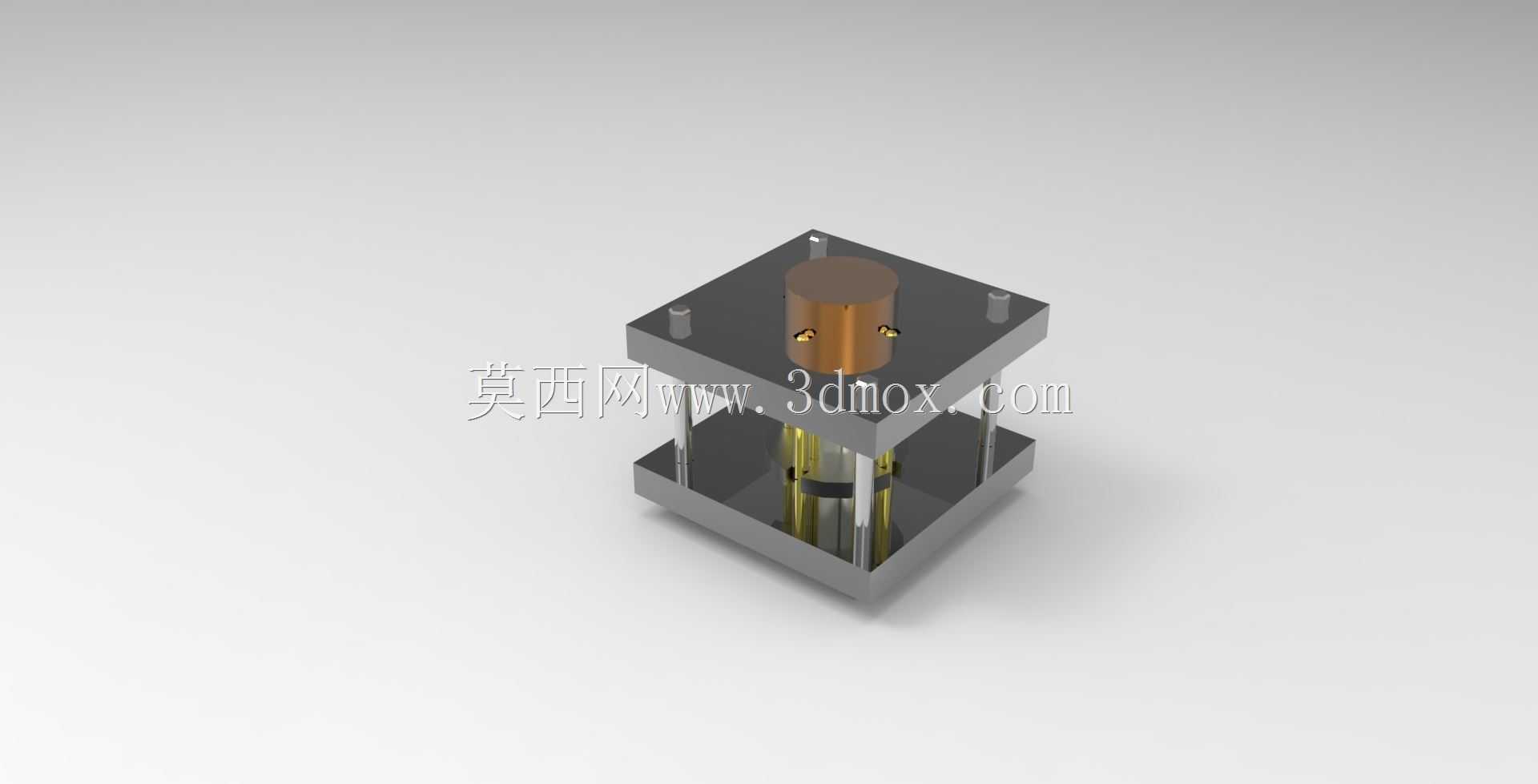

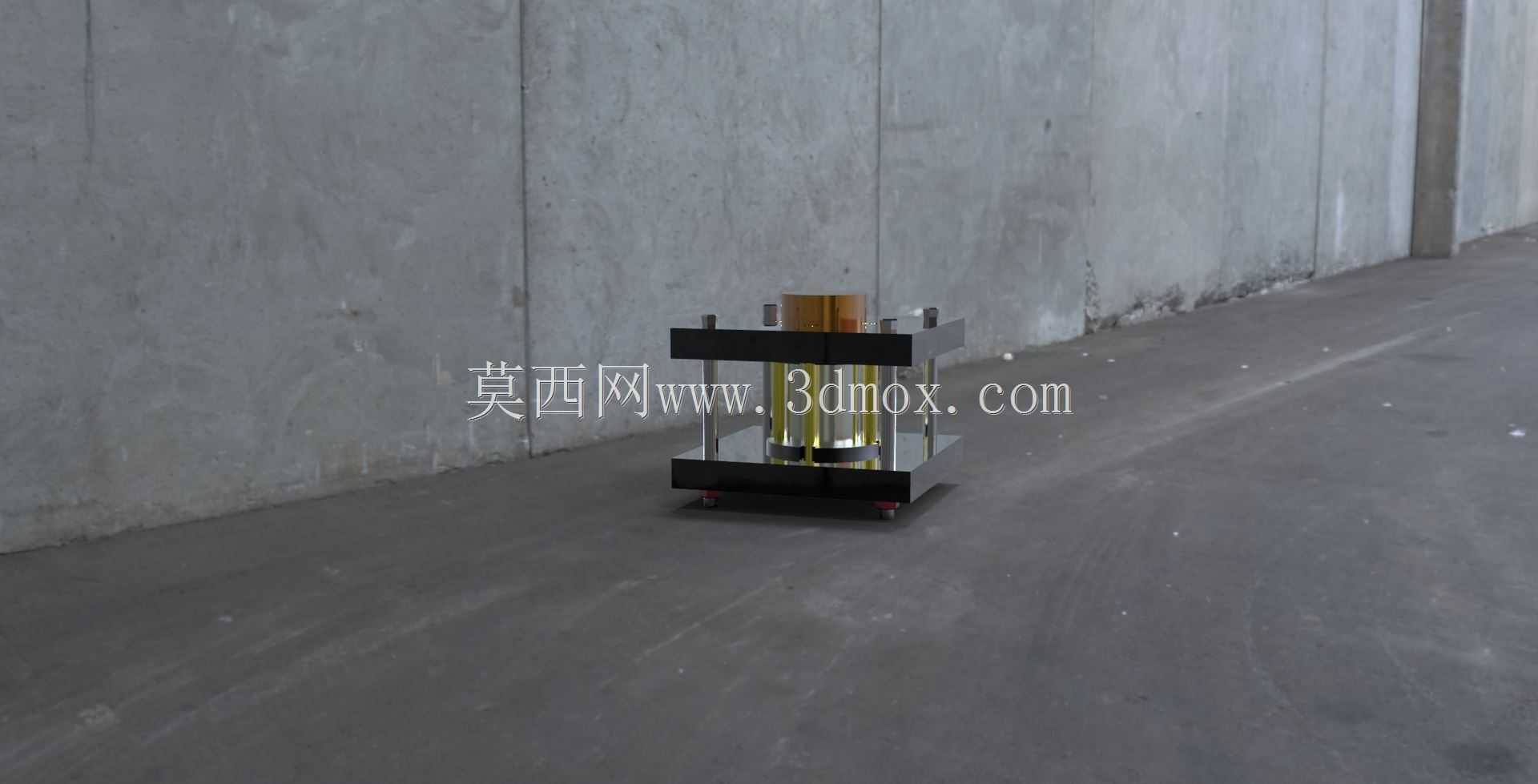

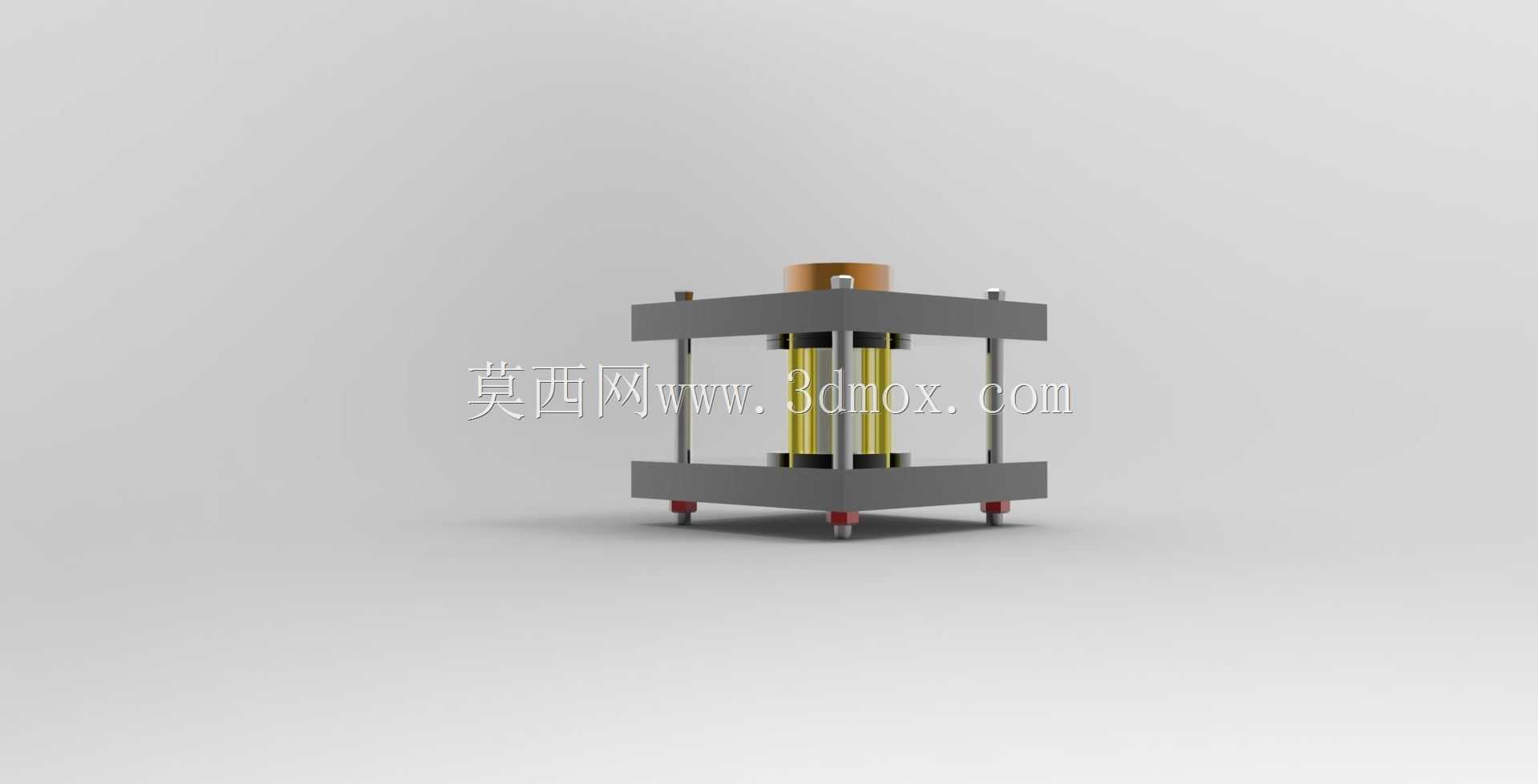

这类四柱导向的压紧夹具，多应用在零部件压装、试样定型、小型工件粘接保压的生产与检测环节，常见于五金件装配工位、实验室材料测试台、小型零部件铆接工序中，核心作用是为被加工工件提供稳定、均匀的垂直压紧力，避免工件在加工或测试过程中出现位移、偏斜，保证加工精度与测试数据的可靠性。从结构设计来看，上下两块平行安装板通过四根对称布置的光轴导向柱连接，导向柱两端分别与上下安装板做刚性固定，保证上下板开合过程中始终保持平行，不会出现偏载卡滞的问题，这种四柱导向结构相比双柱结构抗偏载能力更强，即使被压工件的中心与夹具中心存在小幅偏移，也能保证压紧力均匀传递，不会出现压头倾斜刮伤工件表面的情况。中间的压合组件采用上下分层设计，上层放置驱动压合的动力单元，可根据实际工况替换为液压油缸、气缸或者手动螺旋压头，下层设置与工件轮廓匹配的定位槽，安装时可根据不同工件的外形快速更换定位垫块，适配不同规格的圆柱形、方形工件装夹需求，无需整体更换夹具本体，能有效降低多品种小批量生产的工装投入成本。设计过程中优先考虑了安装边界的适配性，整体底座采用方形平板结构，四个角预留了标准安装孔位，可直接固定在标准T型槽工作台上，也可通过转接板安装在自动化生产线的流转工位上，整体高度控制在常规工装的操作舒适区间内，操作人员手动取放工件时无需过度抬臂，适配单人单机的操作工位需求。导向柱与安装板的连接采用过盈配合加端面顶丝锁紧的结构，长期反复压合作业下不会出现导向柱松动移位的问题，压合工作面做了表面淬火处理，硬度达到HRC45以上，避免长期受压出现凹陷变形，延长夹具的整体使用寿命。日常使用中，只需定期在导向柱表面涂抹少量润滑脂，即可保证开合动作顺畅，无需复杂的维护保养，适合生产车间长期连续作业使用。针对不同的压合力需求，可通过更换不同刚度的复位弹簧来调整开合行程的回弹力，压合作业完成后上压板可自动复位到初始位置，减少操作人员的手动操作步骤，提升单工位的作业效率。
