阀块配套减震支撑组件结构设计

在工业流体控制管路系统中，阀块作为集成式液压、气动控制单元的核心载体，往往集成了换向阀、溢流阀、节流阀等多个控制元件，工作过程中会因介质压力脉动、阀芯快速换向冲击、外接管路振动传导产生持续的微幅振动，这类振动如果得不到有效隔离，一方面会造成阀块结合面密封件疲劳失效，引发介质渗漏问题，另一方面会导致阀件内部配合间隙异常磨损，缩短控制元件的服役寿命，甚至会引发压力检测元件信号失真，影响整个流体控制系统的控制精度，因此配套适配的减震支撑组件是阀块安装环节不可或缺的结构部件。

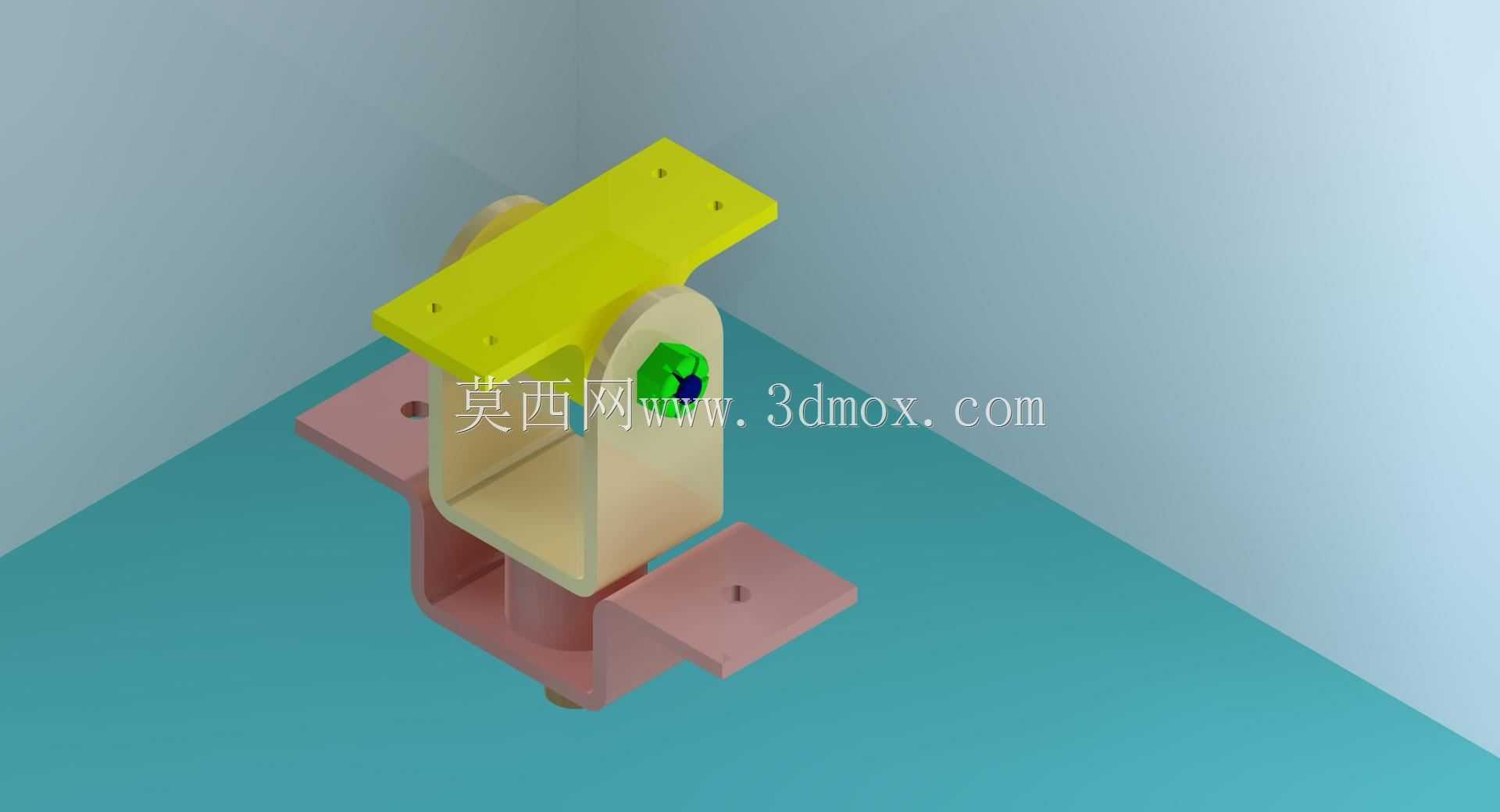

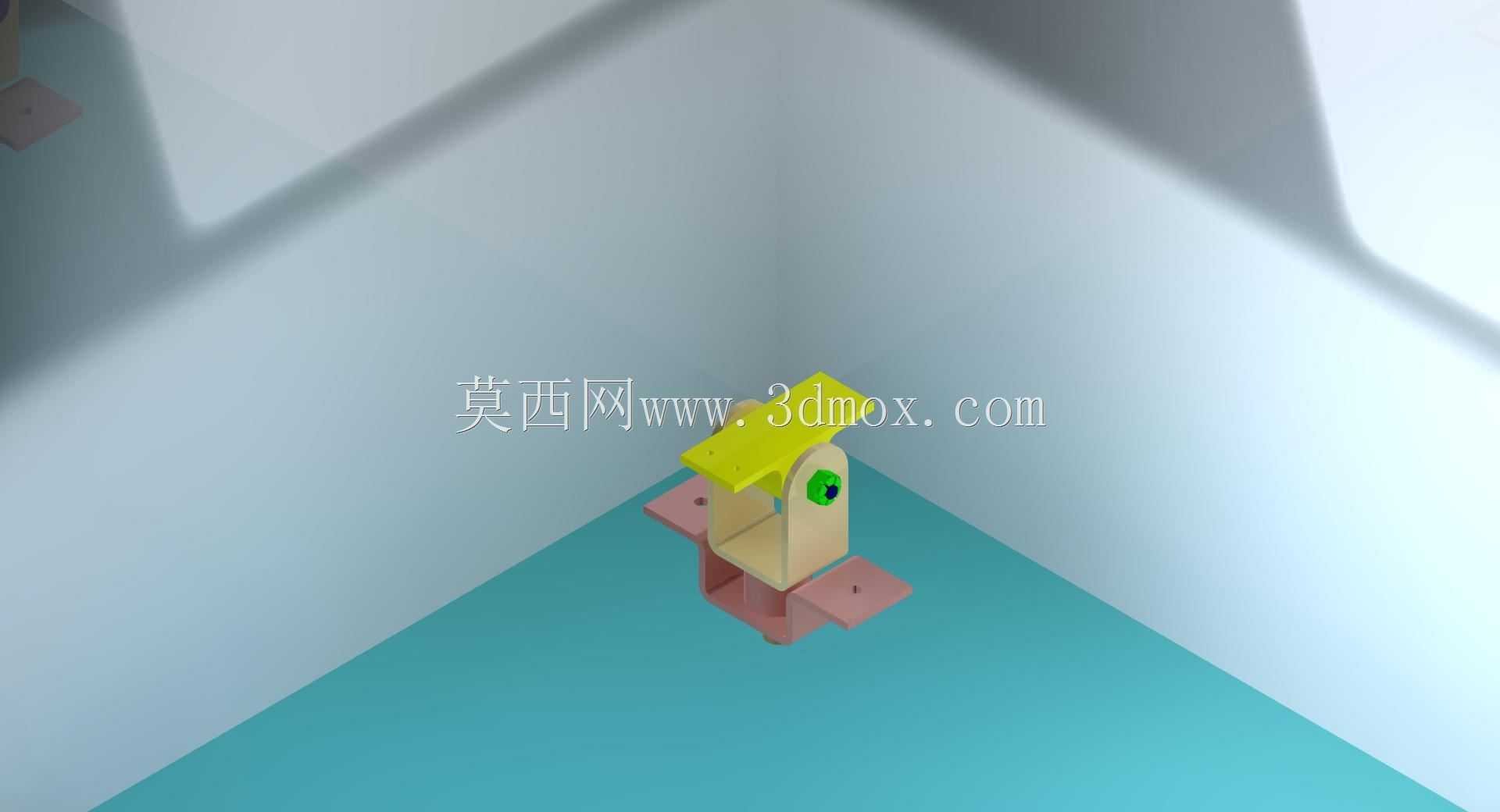

这款减震支撑组件采用上下分层安装的结构逻辑，上层为阀块连接支架，采用直板带安装孔的结构形式，支架板面均匀开设四个定位安装孔，孔位间距匹配常规通径集成阀块的底部安装孔距，安装时可直接通过螺栓将阀块与上层支架刚性连接，保证阀块与支撑结构的连接可靠性，避免阀块在振动工况下出现相对位移。上层支架与中间支撑立架采用圆弧过渡连接结构，替代传统的直角焊接结构，可有效降低应力集中系数，在承受阀块自重与振动冲击载荷时，避免连接位置出现应力断裂问题。中间支撑立架采用U型框式结构，两侧立板对称布置，既能够为上层支架提供稳定的竖向支撑，又预留出足够的操作空间，方便阀块底部管路接头的安装与后期维护操作，无需拆卸整个支撑结构即可完成接头的紧固与更换作业。

下层为基础安装底座，采用分体式翼型安装板结构，两块安装板分别向两侧延伸，每块安装板上开设一个基础固定孔，可通过膨胀螺栓或设备预装螺栓将整个组件固定在设备机架、混凝土基础或安装平台上，分体式翼板的设计可根据安装基础的实际孔位偏差做小幅适配调整，降低现场安装的孔位对位难度。上下层结构之间设置弹性缓冲单元，也就是图中可见的粉色柱状缓冲结构，该结构采用弹性模量适配的阻尼材料制作，能够将上层阀块传递下来的高频振动进行有效衰减，阻断振动向安装基础的传导路径，同时也能够吸收安装基础传递上来的外部振动，避免外部振动干扰阀块上精密控制元件的正常工作。

从安装边界来看，整个组件的竖向高度控制在常规阀块安装操作的适宜区间，既保证了足够的缓冲行程，避免上下层结构在极限振动工况下出现刚性碰撞，又不会因为支撑高度过高导致阀块安装后整体重心偏高，影响设备整体的稳定性。横向安装尺寸方面，上层支架的板面尺寸覆盖主流中小通径集成阀块的底部安装面，无需额外加装过渡连接板即可完成安装，下层安装板的外伸宽度适配常见的设备机架安装梁宽度，不需要对原有安装基础做额外的扩孔或焊接改造即可直接装配。

在设计细节上，所有安装孔的孔口位置都做了倒角处理，避免螺栓安装时孔口毛刺划伤螺栓螺纹，也能够引导螺栓顺利穿入孔位，提升装配效率。支架的所有棱边都做了圆角钝化处理，避免安装维护过程中尖锐棱边划伤操作人员，也减少棱边位置的应力集中点。弹性缓冲单元与上下金属支架的连接位置采用嵌入式定位结构，缓冲单元的上下端分别嵌入上下支架的定位凹槽内，不需要额外的粘接或紧固件固定，即可保证缓冲单元在长期振动工况下不会出现移位或脱落问题，同时也方便后期缓冲元件老化后的更换维护，只需要将上层支架小幅抬起即可取出旧的缓冲单元，更换新单元后即可恢复使用，大幅降低后期维护的时间成本。

在实际应用场景中，这类减震支撑组件不仅可用于工业液压站的集成阀块安装，也可适配气动控制回路的阀岛安装、小型流体计量设备的支撑安装，对于有隔振要求的精密流体控制场景，该结构能够有效隔绝外部振动与自身振动的双向传导，保证控制元件的工作稳定性。不同于传统的整体式减震支座，该组件的框式立架结构在保证支撑强度的前提下，大幅降低了支撑结构自身的重量，同时预留的充足操作空间能够大幅提升阀块外接管路的布线效率，管路可以从立架的中空区域穿过，实现更规整的管路布局，避免管路与支撑结构之间出现摩擦干涉问题。
