适配四轴飞行器的GoPro相机防护安装外壳

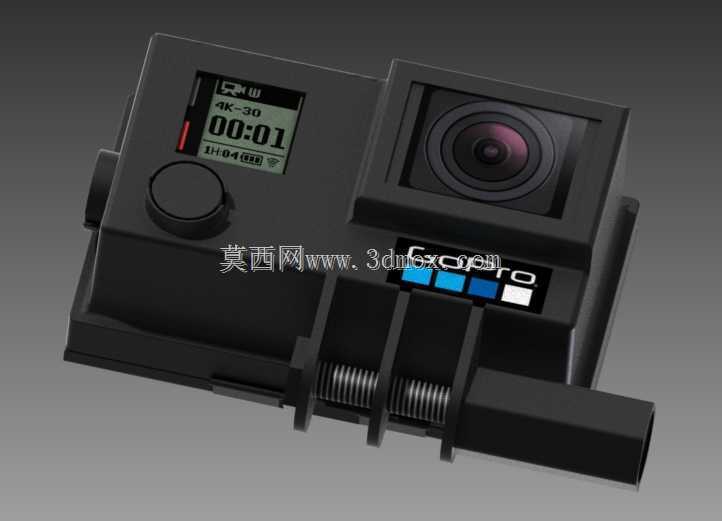

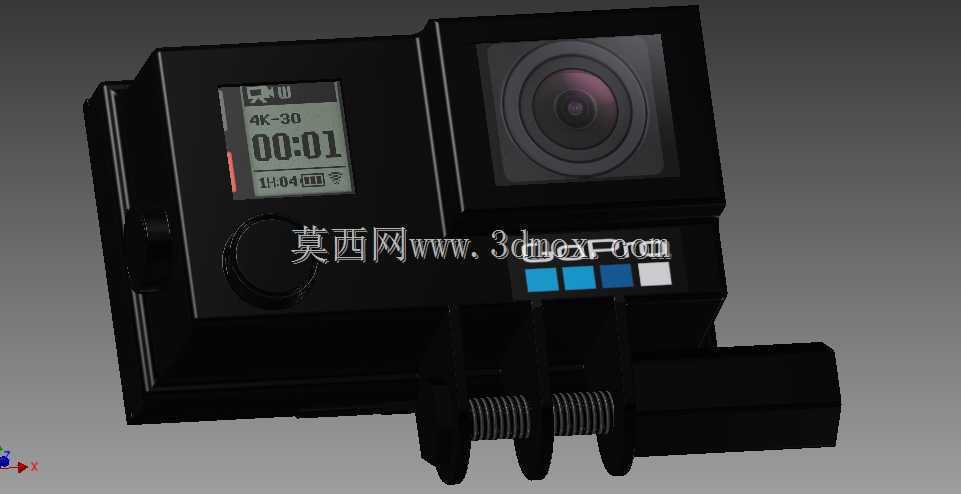

　　这套适配运动相机的防护安装结构，主要面向航拍作业场景下的机载相机固定与防护需求，解决四轴飞行器飞行过程中相机易受磕碰、安装定位不稳的实际问题。日常航拍作业里，飞行器起降阶段很容易碰到地面碎石、杂草，低空穿越障碍物时也难免出现剐蹭，裸露的相机镜头、机身按键和显示屏一旦受冲击，轻则刮花镜片影响成像，重则直接损坏内部电路，这套外壳就是针对这类工况做的结构设计。从功能特性上看，外壳主体采用全包覆式结构，对应相机镜头的位置做了精准的开孔避让，不会遮挡镜头拍摄视角，边缘做了加厚的防撞筋条，磕碰时冲击力会先作用在筋条上，不会直接传递到相机机身；对应相机正面的显示屏和操作按键区域，也预留了刚好适配的镂空窗口，不用拆下外壳就能直接查看拍摄参数、

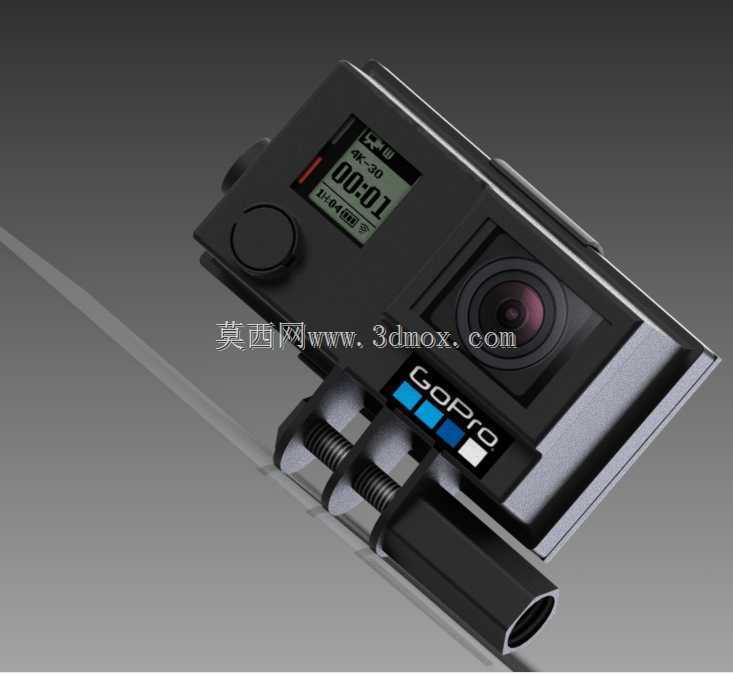

　　操作录制按键，不会影响相机本身的操作逻辑。配套的QuadCopter支架部分，做了双弹簧缓冲结构，飞行器飞行过程中产生的高频振动，会通过弹簧结构做一级滤振，减少画面出现的果冻效应，支架的安装接口做了通用化的卡槽设计，能适配市面上多数主流四轴飞行器的机载挂载位，不需要额外做转接件就能直接安装。设计过程中首先做了相机本体的逆向测绘，把相机机身的所有凹凸结构、按键凸起位置、镜头外圈尺寸都做了精准的数模复刻，保证外壳和相机的装配间隙控制在0.2mm以内，既不会因为间隙太小出现装不进去的问题，也不会因为间隙太大导致相机在外壳内部晃动。外壳的壁厚做了差异化设计，镜头周边、安装脚位这些受力集中的区域壁厚做到2.5mm，

　　非受力的侧面区域壁厚控制在1.5mm，在保证结构强度的前提下尽可能减轻整体重量，避免给飞行器增加过多的负载影响续航。安装边界方面，整套外壳连同支架的总宽度不超过120mm，总高度控制在80mm以内，安装后不会超出多数四轴飞行器的机身投影范围，不会和飞行器的螺旋桨产生干涉；支架底部的安装孔位间距做了可调设计，能适配30mm到50mm间距的不同挂载横梁，锁紧方式采用侧面顶丝固定，安装时只需要把支架卡到挂载横梁上，拧紧两侧的顶丝就能完成固定，不需要复杂的拆装工具，外场作业时能快速完成相机的装拆。外壳表面没有多余的突出结构，所有边角都做了R2以上的圆角处理，一方面是避免尖锐边角在飞行器炸机时对周边物体造成二次伤害，

　　另一方面也能减少飞行过程中的风阻，降低气流对飞行稳定性的影响。针对相机的散热需求，外壳对应相机电池仓的位置做了细密的通风槽，飞行时的气流能顺着通风槽流过相机机身，带走长时间录制产生的热量，避免高温导致相机自动停机。实际装配验证时，这套结构能在-10℃到45℃的环境温度下正常使用，低温环境下不会因为材料脆化出现开裂，高温环境下也不会因为材料软化导致安装松动，反复拆装次数超过50次也不会出现卡扣磨损松旷的问题，完全能满足日常航拍作业的使用强度。
