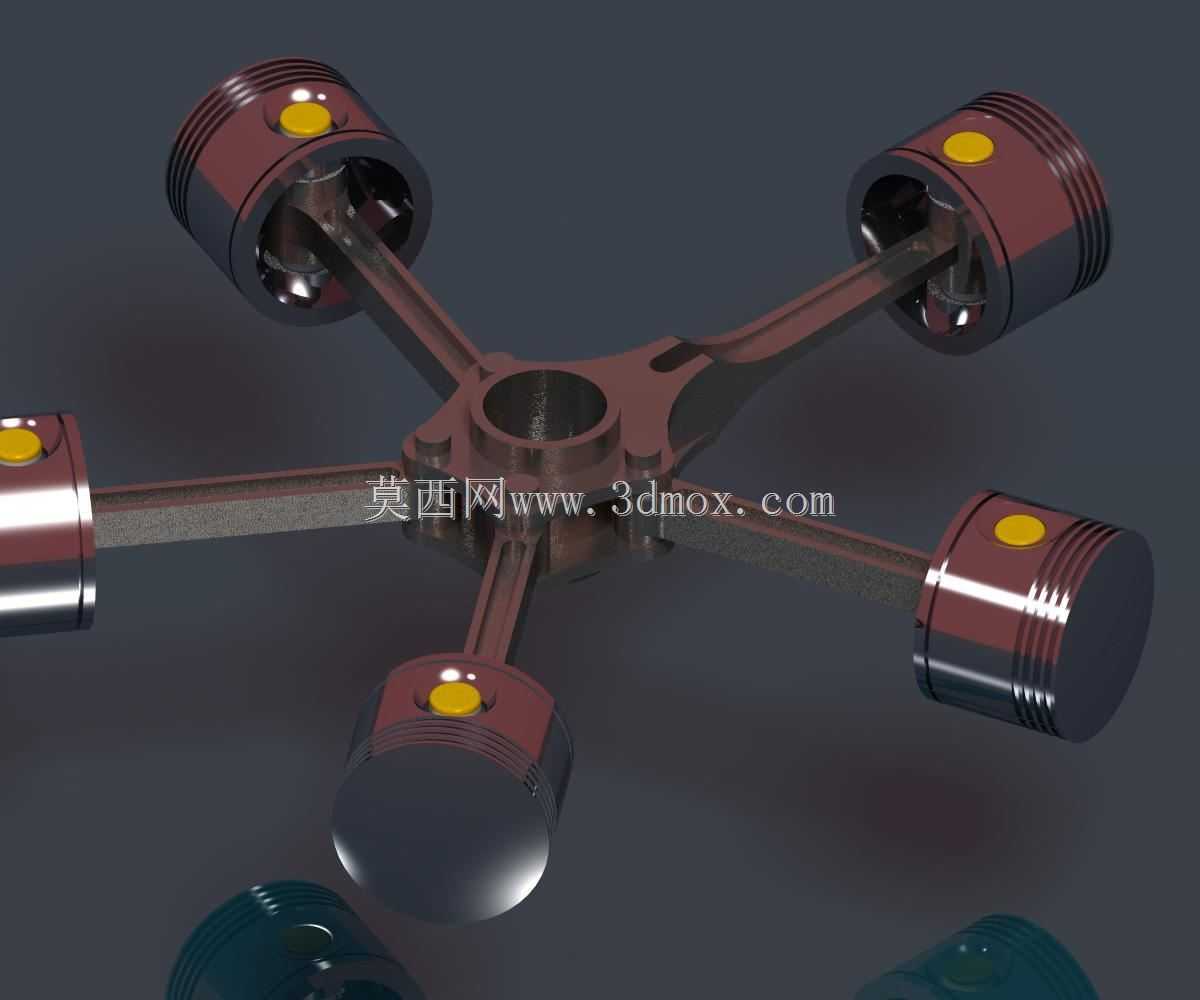

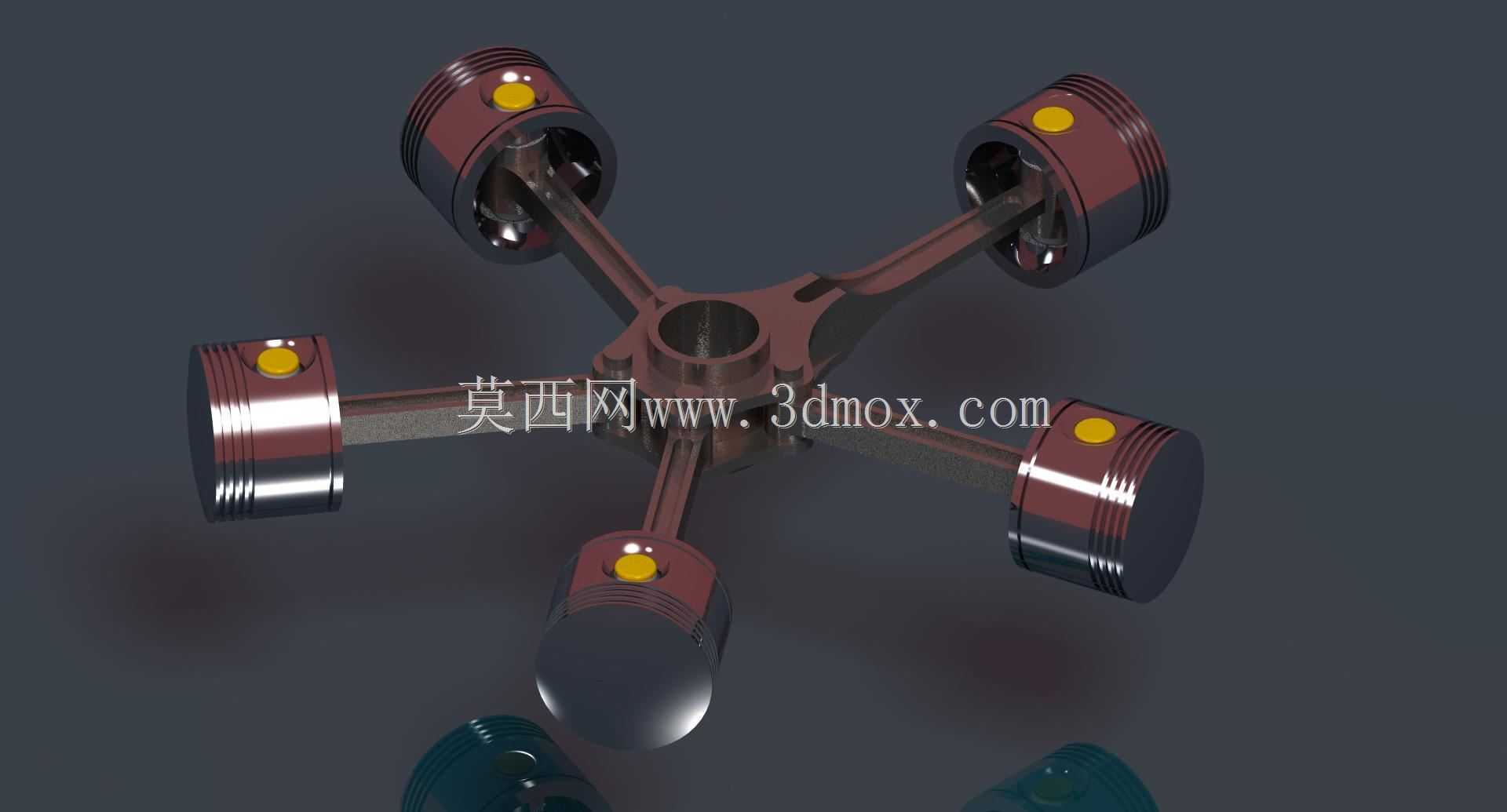

五缸径向发动机曲柄活塞联动结构

　　该结构为五缸布局的星型径向发动机核心传动总成，在早期航空活塞动力、小型轻型通航设备、特种作业动力单元领域有成熟应用场景，这类布局的发动机凭借轴向尺寸紧凑、单位重量功率密度高的特性，在对动力单元径向布置空间有严格限制的设备上适配性极强。从结构功能来看，整套总成围绕中心曲柄轴完成动力输出转换，五个活塞沿曲柄中心呈放射状均匀排布，相邻气缸轴线夹角保持72度，保证各缸做功行程均匀错开，让动力输出的扭矩波动控制在合理区间，相比直列布局的同排量活塞发动机，径向布置的结构不需要额外设置复杂的平衡轴结构，依靠活塞与连杆的对称排布即可抵消大部分往复惯性力，大幅降低整机运行时的振动量级。设计过程中优先保证连杆与曲柄销的配合公差，

　　五个连杆的大端共同铰接在中心曲柄的同一曲柄销上，这种铰接结构对连杆小端与活塞销的同轴度、连杆大端轴瓦的配合间隙要求极高，建模时需要反复校核活塞在上止点、下止点位置时连杆的摆动角度，避免活塞运行到行程端点时出现连杆与气缸壁干涉的问题。活塞顶部的定位标记对应各缸的点火顺序基准，装配时可通过标记快速对齐各缸的相位关系，减少装配调试时的相位校准工作量。从安装边界来看，整套动力核心的径向尺寸由活塞行程决定，中心曲柄的输出轴端预留了标准的花键连接位，可直接匹配后续的减速机构或者螺旋桨连接法兰，轴向方向上不需要预留额外的连杆错位空间，整体轴向厚度仅为同排量直列五缸发动机的三分之一左右，非常适合安装在机头位置需要紧凑径向布局的轻型动力设备上。

　　结构上省略了多余的外置管路安装位，核心运动部件全部围绕中心轴呈对称分布，日常维护时不需要拆解周边大量附属结构即可检查活塞与连杆的连接状态，在小型通航动力、复古航空模型复刻、特种小型动力设备的结构设计参考中，这类径向五缸结构的运动仿真模型可直接用于运动干涉校验、动力输出特性模拟，帮助设计人员快速验证布局合理性，减少物理样机试制阶段的反复修改成本。
